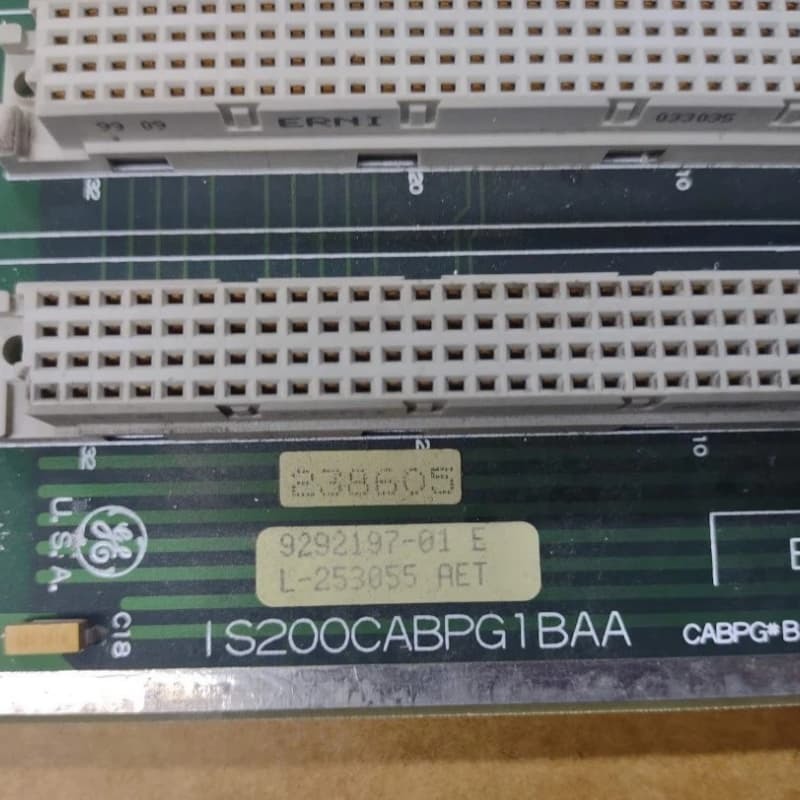

GE IS200CABPG1BAA الجمعية التحكمية

GE  IS200CABPG1BAA مجموعة التحكم اللوحة الخلفية

تفاصيل المنتج:

إن IS200CABPG1BAA، التي طورتها شركة جنرال إلكتريك، هي لوحة خلفية لتجميع التحكم (CABP) محورية ضمن سلسلة الابتكار، وهي سلسلة فرعية من مكونات نظام التحكم في التوربينات Mark VI.

يمثل هذا النظام تقدمًا كبيرًا على سلسلة Mark V، حيث يوسع نطاق تطبيقه من التوربينات الغازية والبخارية إلى توربينات الرياح، وبالتالي يشمل بيئات الطاقة. بصفتها واحدة من سلاسل منتجات GE Mark النهائية التي تستخدم تقنية نظام التحكم Speedtronic الحاصلة على براءة اختراع، تظل سلسلة Mark VI حلاً مطلوبًا في السوق.

تجمع IS200CABPG1BAA بين المرونة المعيارية والتصميم الذي يركز على السلامة والدقة الفنية لتوفير أساس موثوق به للتحكم المتقدم في التوربينات، مما يجسد التزام GE بالابتكار والأداء في التشغيل الآلي الصناعي.

الميزات:

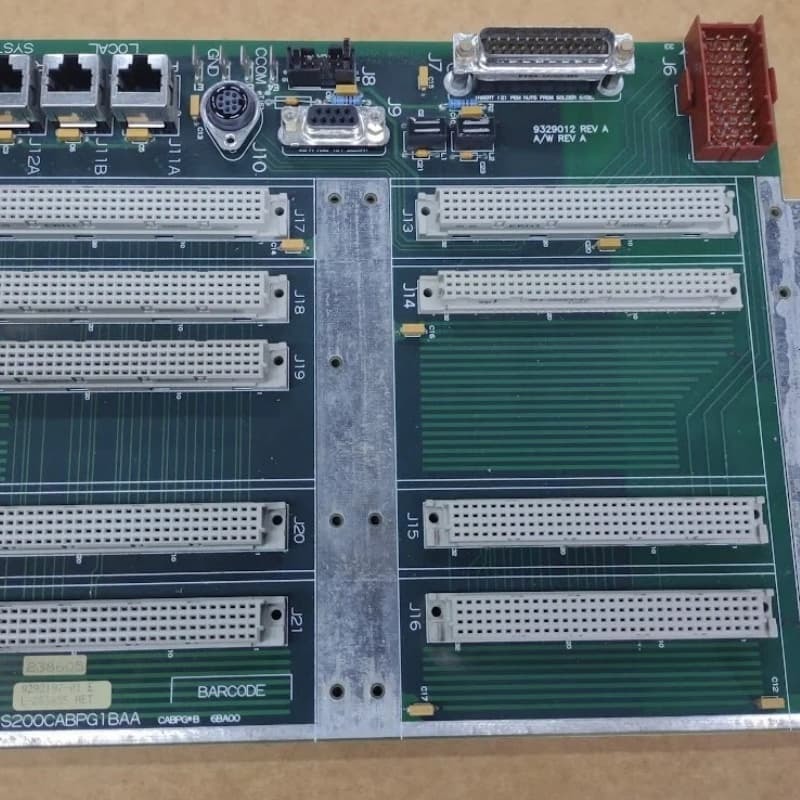

1. التصميم المعياري: تتميز اللوحة الخلفية بخمس فتحات لتوصيل لوحات الدوائر المطبوعة المختلفة (مثل BAIA و DSPX و ACL_ و BIC_ و BPI_/FOSA)، مما يتيح التفاعل السلس والربط البيني للإشارات الخارجية. يتم تعيين كل فتحة بشكل فريد لأنواع لوحات معينة، مما يضمن تكامل النظام المنظم.

2. آليات السلامة: موصلات مفتاحية: تمنع سوء المحاذاة أو الإدخال غير الصحيح للوحات، مما يحمي من التلف.

3. الفصل المكاني: تقضي الموصلات المتميزة والتخطيطات المكانية على خطر التوصيلات المتقاطعة العرضية.

4. فصل الجهد: تستخدم كابلات متعددة الموصلات منفصلة لتطبيقات الجهد المنخفض (50V)، مما يضمن التشغيل الآمن.

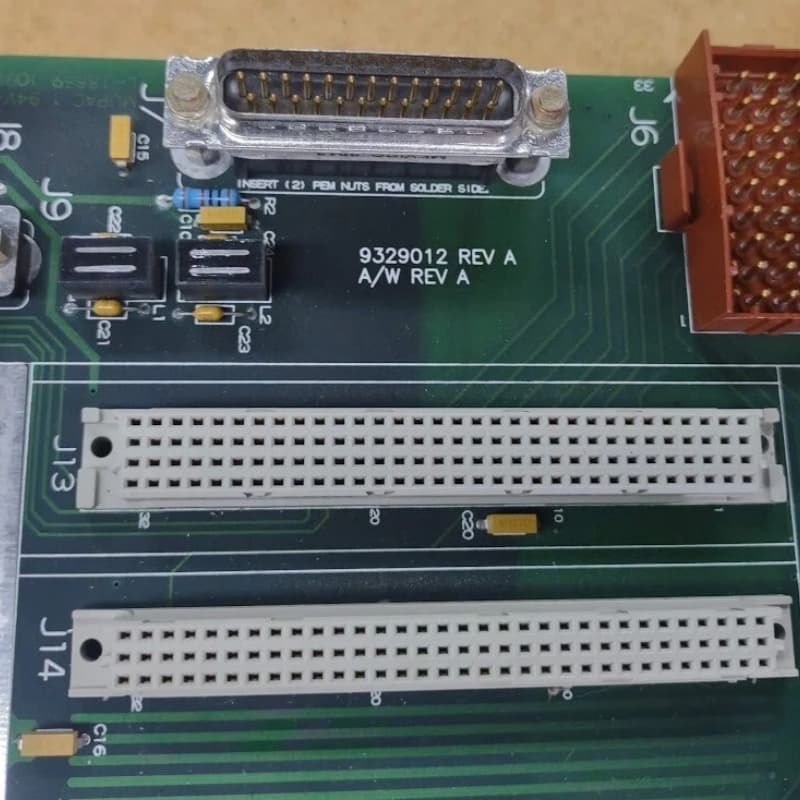

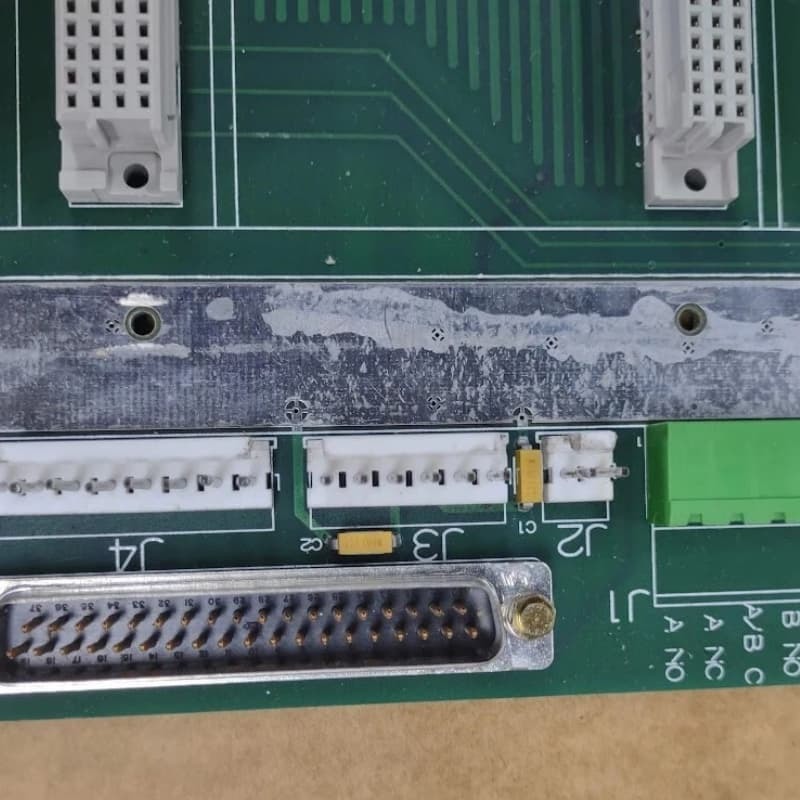

5. تكوين وصلة العبور: تسمح 21 وصلة عبور (J1-J12 للواجهات الخارجية، J13-J21 لفتحات البطاقات) بالتخصيص لتطبيقات معينة، مع الإشارة إلى التكوينات التفصيلية في GEI-100268A.

6. وضع لوحة المحطة الطرفية: يتم وضعها بشكل استراتيجي بالقرب من نقاط دخول الكابلات لإدخال/إخراج المستخدم، مما يؤدي إلى تحسين إمكانية الوصول وتنظيم النظام.

​
