وحدة توزيع الطاقة GE DS200TCPDG1BCC 125 VDC مع التحكم في الأساس المستقل ومراقبة الحالة الشاملة لتحكم توربينات مارك V

وحدة توزيع الطاقة GE DS200TCPDG1B DS200TCPDG1BCC

تفاصيل المنتج:

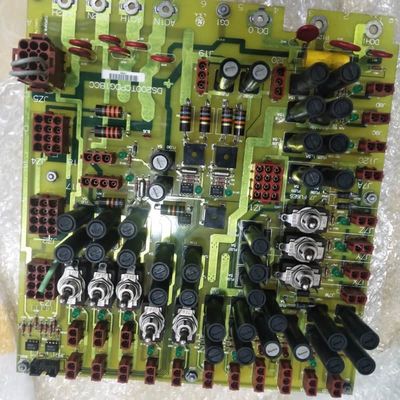

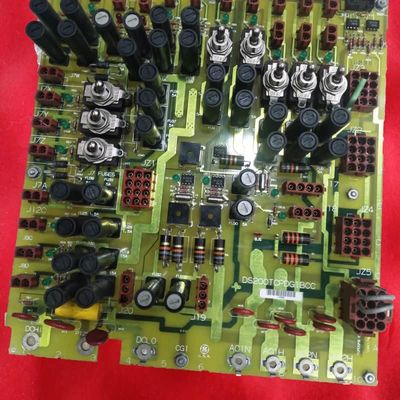

إن DS200TCPDG1BCC عبارة عن لوحة توزيع طاقة مصممة لنظام التحكم في التوربينات Speedtronic Mark V من جنرال إلكتريك. تقع داخل (توزيع الطاقة) الأساسي للنظام، وتتمثل وظيفتها الأساسية في إدارة وتوزيع طاقة 125 VDC إلى لوحات TCPS عبر جميع نوى الإدخال/الإخراج ومحرك التحكم المركزي، بالإضافة إلى لوحات TCEA في الأساسي. كوحدة تعتمد على الأجهزة مع ثلاثة إصدارات للمنتج، فإنها تعمل بدون تكوين برنامج، مما يلعب دورًا حاسمًا في التشغيل الموثوق به للتوربينات الصناعية التي تعمل بالغاز والبخار.

الميزات الرئيسية:
إدارة الطاقة الأساسية:تقوم اللوحة بتوزيع طاقة 125 VDC مركزيًا على مكونات النظام الهامة، بما في ذلك لوحات TCPS في كل نواة إدخال/إخراج ومحرك تحكم، مما يضمن تشغيلًا مستقرًا وموثوقًا به لنظام التحكم في التوربينات بأكمله.

التحكم المستقل في النواة:وهي مجهزة بثمانية مفاتيح تبديل على سطحها، مما يسمح للمشغلين بإيقاف تشغيل كل نواة بشكل مستقل لأغراض الصيانة أو استكشاف الأخطاء وإصلاحها أو السلامة دون التأثير على النظام بأكمله.

مراقبة الحالة الشاملة:تتميز اللوحة بأكثر من عشرين مؤشر LED، وتوفر ملاحظات مرئية واسعة النطاق حول حالة الطاقة وصحة التوزيع، مما يتيح التقييم السريع للحالة التشغيلية للنظام في لمحة.

واجهة النظام الشاملة:تستخدم اللوحة عددًا كبيرًا من الموصلات (بما في ذلك J1R و J7W و J8A و J12A وما إلى ذلك) للواجهة الشاملة داخل نظام Mark V، مما يضمن توصيلات كهربائية قوية لتوزيع الطاقة، على الرغم من أن بعض الموصلات مثل J15 و J16 لا تُستخدم عادةً.

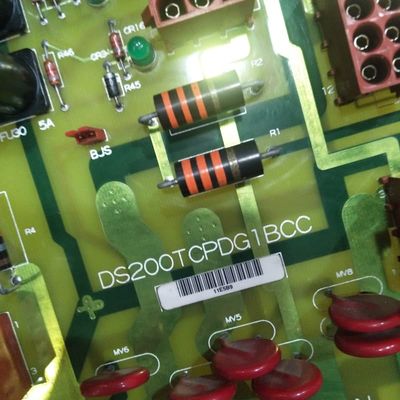

إمكانية تكوين الأجهزة:في حين أنها تفتقر إلى تكوين البرنامج، تتضمن اللوحة وصلة BJS لتكوين يعتمد على الأجهزة، مصممة خصيصًا لعزل المرجع الأرضي في الأنظمة التي تستخدم مرجعًا خارجيًا، مما يعزز السلامة الكهربائية والتوافق.
