لوحة تجاوز السرعة في حالات الطوارئ GE DS200TCEAG1B مع مراقبة سلامة التوربينات الحرجة، وزن 2 كجم وضمان لمدة سنة واحدة

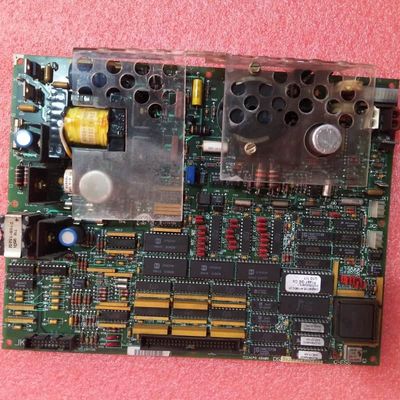

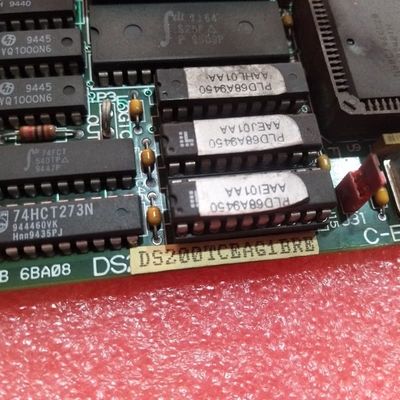

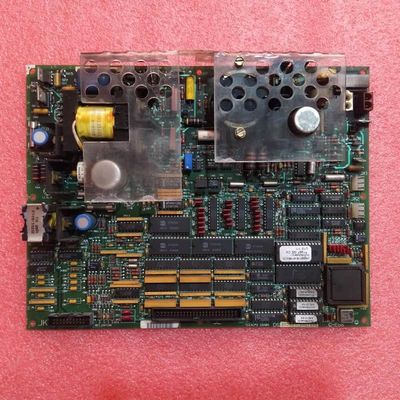

لوحة السرعة الزائدة للطوارئ GE DS200TCEAG1B DS200TCEAG1BRE

تفاصيل المنتج:

GEDS200TCEAG1B DS200TCEAG1BRE هي لوحة سرعة زائدة للطوارئ متخصصة مصممة لنظام التحكم في التوربينات Mark V من GE - وهي منصة متكاملة بتقنية Speedtronic تستخدم للتحكم في محركات التوربينات الهوائية والبخارية والغازية. باعتبارها نسخة معدلة من الأصل DS200TCEAG1B DS200TCEAG1BRE اللوحة الأم (التي تتضمن مراجعة وظيفية واحدة مصنفة B)، يتمثل دورها الأساسي في مراقبة محرك Mark V بحثًا عن الأعطال الحرجة: ظروف السرعة الزائدة وفشل اكتشاف اللهب. يؤدي إلى إيقاف تشغيل المحرك عند اكتشاف هذه المخاطر، مما يحمي تشغيل التوربينات وسلامة المعدات.

من حيث الأجهزة، تتميز بمعالج دقيق، ووحدات PROM متعددة لتخزين البرامج الثابتة، و 3 صمامات للحماية من التيار الزائد، و 30 وصلة لتكوينها، وزوج من موصلات الحربة الذكرية للربط الآمن مع لوحات المحرك الأخرى - يتطلب الإزالة تثبيت اللوحة لتجنب الانحناء. يتضمن أيضًا دوائر متكاملة متخصصة: دوائر اكتشاف اللهب TCEA، ودائرة السرعة الزائدة للتوربينات، ودائرة المزامنة التلقائية - وكلها تدعم وظائف مراقبة الأعطال الخاصة بها. تشمل الموصلات الرئيسية J7 (توزيع طاقة PD الأساسية)، JK (إشارات لوحة TCEB)، JL (إشارات رحلة لوحة TCTG)، JW (إشارات اكتشاف اللهب TCEB)، و JX1/JX2 (IONET المتسلسلة). يحمي طلاء PCB السميك واجهتها، بينما يعتمد تكوين البرنامج على محرر تكوين الإدخال/الإخراج القياسي لسلسلة Mark V.

الميزات الرئيسية:

مراقبة سلامة التوربينات الحرجة:مخصصة للكشف عن ظروف الرحلة بسبب السرعة الزائدة واكتشاف اللهب، وبدء إيقاف تشغيل المحرك في الوقت المناسب لمنع تلف المعدات أو مخاطر السلامة - وهو أمر أساسي لسلامة تشغيل التوربينات. تعمل كخط دفاع أول، مما يضمن معالجة المخاطر قبل التصعيد إلى حالات فشل مكلفة.

دوائر الكشف عن الأعطال المتخصصة:تدمج اكتشاف اللهب TCEA، والسرعة الزائدة للتوربينات، ودوائر المزامنة التلقائية، كل منها مصمم لمراقبة معلمات عالية الخطورة محددة وضمان الاستجابة السريعة للأعطال. تعمل هذه الدوائر جنبًا إلى جنب لتغطية سيناريوهات متعددة حرجة للسلامة.

تصميم موصل الحربة الآمن:تمكن موصلات الحربة الذكرية من الربط المستقر مع لوحات المحرك الأخرى؛ تمنع إرشادات الإزالة (تثبيت اللوحة) التلف المادي أثناء الصيانة. يحقق هذا التصميم توازنًا بين الاتصال القوي وسهولة الخدمة الآمنة.

أجهزة قابلة للتكوين ومكونات محمية:تسمح 30 وصلة بالتخصيص لتلبية احتياجات التوربينات المحددة؛ تحمي 3 صمامات من التيار الزائد، ويحمي طلاء PCB السميك الأجهزة من الإجهاد البيئي أو التآكل. تعمل هذه الميزات على تعزيز القدرة على التكيف وإطالة عمر اللوحة.

واجهة الموصل المستهدفة:تربط الموصلات المخصصة المتعددة (J7، JK، JL، JW، JX1/JX2) بمكونات Mark V الرئيسية (PD Core، TCEB، TCTG boards، IONET)، مما يتيح نقل الطاقة والإشارة وأمر الرحلة بشكل موثوق للاستجابة المنسقة للأعطال. يضمن هذا التعاون السلس لنظام السلامة.
