مستشعر التيار الدوامي EPRO PR6423/10R-030 لمراقبة اهتزازات وموضع العمود
| مكان المنشأ | ألمانيا |
|---|---|
| اسم العلامة التجارية | EPRO |
| إصدار الشهادات | COO ,COC ,CQ |
| رقم الموديل | PR6423 / 10R-030 |
| الحد الأدنى لكمية | 1 |
| الأسعار | $1999 |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 999 |
تفاصيل المنتج
| ماركة | EPRO | رقم الموديل | PR6423 / 10R-030 |
|---|---|---|---|
| وظيفة | جيد | حالة | جديد |
| ضمان | 1 سنة | ||
| إبراز | مستشعر التيار الدوامي EPRO PR6423,مستشعر مراقبة اهتزاز العمود,مستشعر EPRO لمراقبة الموضع |
||
منتوج وصف
مستشعر التيار الدوامي EPRO PR6423/10R-030 لمراقبة اهتزازات وموضع العمود
نظرة عامة على المنتج
يستخدم الإصدار EPRO PR6423/10R-030 هو مستشعر تيار دوامي مقاس 8 مم مصمم لقياس اهتزازات وموضع العمود بدون تلامس في الآلات الدوارة الصناعية. يُستخدم في أنظمة المراقبة للتوربينات البخارية، والتوربينات الغازية، والضواغط، والمضخات، والمولدات، حيث يمكن أن توفر التغيرات في حركة العمود معلومات مفيدة حول حالة الماكينة.
يعمل المستشعر عن طريق قياس الفجوة بين طرفه وعمود معدني. عندما يتحرك العمود، تتغير الفجوة، ويقوم نظام المستشعر بتحويل هذا التغيير إلى إشارة كهربائية. ثم تقوم محول إشارة متوافق بمعالجة الإشارة لاستخدامها من قبل نظام مراقبة الماكينة. يتيح ذلك قياس حركة العمود دون تلامس مادي مع الجزء الدوار.
تتميز سلسلة PR6423 بحساسية اسمية تبلغ 8 فولت/مم، و نطاق قياس خطي يبلغ 2 مم، واستجابة ترددية من تيار مستمر إلى 20 كيلو هرتز (-3 ديسيبل). تدعم هذه الميزات كلاً من قياس موضع العمود ومراقبة الاهتزازات الديناميكية. تم تصميم السلسلة أيضًا للظروف الصناعية المتطلبة، مع غلاف من الفولاذ المقاوم للصدأ وتصنيف حماية IP66.
يستخدم الإصدار 10R تصميمًا بتركيب عكسي، والذي يمكن أن يكون مفيدًا عندما تحتاج المسبار إلى التركيب من الجزء الخلفي لنقطة التركيب. يوفر هذا الترتيب للمهندسين خيارًا آخر عندما تكون المساحة حول غلاف المحمل محدودة أو يكون الوصول من الأمام صعبًا.
المعلمات الفنية الرئيسية
مسبار 8 مم بحساسية 8 فولت/مم
تم تصميم طرف الاستشعار مقاس 8 مم لقياس العمود في الآلات الدوارة الصناعية. تحدد حساسيته الاسمية البالغة 8 فولت/مم كيفية تغير الخرج مع تغير الفجوة بين المسبار والهدف. يساعد هذا المهندسين على ضبط مقياس القياس وتفسير بيانات الإزاحة بشكل صحيح.
تحدد مواصفات سلسلة PR6423 المنشورة نطاق قياس خطي يبلغ 2 مم وفجوة هواء أولية تبلغ 0.5 مم. يعد ضبط الفجوة الصحيح أمرًا مهمًا لأن التشغيل خارج النطاق الخطي يمكن أن يؤدي إلى قراءات غير دقيقة أو فقدان بيانات القياس المفيدة.
تصميم بتركيب عكسي لمرونة التركيب
يستخدم PR6423/10R-030 ترتيب تركيب عكسي. يمكن أن يساعد هذا عندما لا يسمح موقع التركيب بالوصول الأمامي المريح أو عندما تحتاج المسبار إلى التركيب من خلال فتحة محددة في غلاف المحمل.
قبل التركيب، يجب على المهندسين تأكيد خيط التركيب، والمساحة المتاحة، وموضع المسبار، ومسار الكابل. يجب أن يتطابق هيكل التركيب العكسي مع رسم التركيب الفعلي بدلاً من اختياره فقط لأن قطر المسبار هو نفس الجزء الأصلي.
المواصفات الفنية
| المعلمة | التفاصيل |
|---|---|
| رقم الموديل | PR6423/10R-030 |
| موديلات أخرى | PR6424/000-100 PR6424/002-030 PR6424/002-131+CON031 PR6424/006-030 PR6424/010-040+CON011 PR6424/010-100 PR6424/010-100+CON021 PR6424/010-131+CON031 |

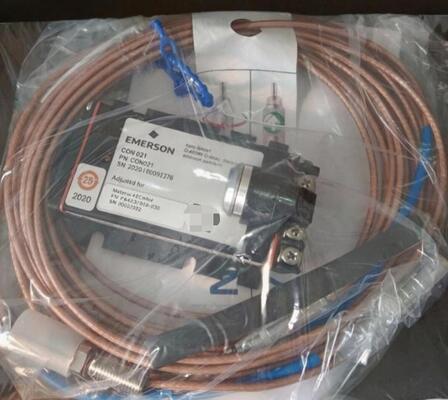

صورة المنتج
توصيات هندسية
- اضبط فجوة المسبار بعناية.
تعطي بيانات سلسلة PR6423 المنشورة فجوة هواء أولية تبلغ 0.5 مم ونطاق قياس خطي يبلغ 2 مم. يجب ضبط فجوة التركيب الصحيحة وفقًا لتعليمات الشركة المصنعة والمحول المتصل. لا تضبط الفجوة بالعين وحدها عندما تتوفر طريقة جهد محددة أو معايرة. - تحقق من مادة العمود وسطحه.
الهدف القياسي للمعايرة المحدد لسلسلة PR6423 هو الفولاذ المغناطيسي الحديدي، مثل 42CrMo4 / AISI 4140. قد تؤدي مواد الهدف المختلفة أو ظروف السطح إلى تغيير استجابة المستشعر. إذا اختلفت مادة العمود الفعلية عن الهدف القياسي، فتأكد من التوافق قبل استخدام القراءات لاتخاذ قرارات الحماية أو الصيانة. - طابق المسبار مع المحول الصحيح.
تعتبر PR6423 جزءًا من نظام قياس ويجب توصيلها بمحول إشارة متوافق. عند استبدال مسبار، تحقق من رقم الموديل الكامل، ونوع التركيب، وتكوين الكابل، والموصل، وطراز المحول. قد يكون المسبار الذي يناسب ميكانيكيًا غير مناسب إذا لم يتطابق تكوينه الكهربائي مع النظام المثبت.
تطبيقات عالمية
- آسيا والمحيط الهادئ: الصين، كوريا الجنوبية، اليابان، الهند، جنوب شرق آسيا
- الشرق الأوسط: المملكة العربية السعودية، الإمارات العربية المتحدة، قطر
- أمريكا الشمالية: الولايات المتحدة، كندا
- أوروبا: ألمانيا، المملكة المتحدة، فرنسا، روسيا، تركيا
- أمريكا اللاتينية: البرازيل، الأرجنتين، المكسيك
تطبيقات نموذجية
- أنظمة الحماية عبر الإنترنت للآلات الدوارة
- مراقبة الاهتزازات وموضع العمود
- إشراف السلامة للتوربينات البخارية والضواغط
- مراقبة حالة المراوح الكبيرة والمولدات والمضخات عالية السرعة
- منشآت النفط والغاز
- مصانع المعالجة الكيميائية
- منشآت توليد الطاقة
- مصانع معالجة المعادن والفحم الكيميائي
دراسة حالة مشروع
في مهمة صيانة ضاغط نموذجية، قد تحتاج قناة اهتزاز العمود إلى استبدال المسبار بعد اكتشاف عطل أثناء الفحص. يتحقق فريق الصيانة من ترتيب تركيب المسبار الحالي، واتصال الكابل، وطراز المحول، والفجوة الأولية قبل اختيار بديل.
عندما يتطلب التركيب PR6423/10R-030 بتركيب عكسي، فإن مطابقة التكوين الكامل يساعد على استعادة إعداد القياس الأصلي. بعد التركيب، يتحقق الفريق من فجوة المسبار وإشارة الخرج قبل إعادة قناة المراقبة إلى الخدمة.
مزايا لدينا
- تصدير إلى أكثر من 40 دولة
- خدمة ما بعد البيع كاملة
- سلسلة توريد مستقرة تضمن التوفر المستمر
- دعم شهادات المنشأ، وشهادة المطابقة، وشهادة الجودة
- استجابة سريعة للاقتباسات
أسئلة متكررة
1. لماذا تختار مسبارًا بتركيب عكسي؟
يمكن أن يكون التصميم بتركيب عكسي مفيدًا عندما يكون الوصول من الأمام مقيدًا أو يتطلب ترتيب التركيب التثبيت من الخلف. يجب التحقق من أبعاد التركيب والمساحة المتاحة قبل الطلب.
2. ما هي حساسية سلسلة PR6423؟
الحساسية الاسمية المنشورة هي 8 فولت/مم. تصف هذه القيمة تغير الخرج لتغير معين في مسافة المسبار إلى الهدف وتستخدم عند إعداد نظام القياس.
3. ماذا يقيس EPRO PR6423/10R-030؟
يقيس الفجوة بين طرف المسبار وهدف معدني بدون تلامس. في نظام متوافق، يمكن استخدام هذه الإشارة لقياس اهتزازات وموضع العمود النسبية.
