مستشعر التيار الدوامي EPRO PR6424/003-030 لمراقبة اهتزازات الموضع والاهتزازات الكبيرة للعمود
| مكان المنشأ | ألمانيا |
|---|---|
| اسم العلامة التجارية | EPRO |
| إصدار الشهادات | COO ,COC ,CQ |
| رقم الموديل | PR6424/003-030 |
| الحد الأدنى لكمية | 1 |
| الأسعار | $2999 |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 999 |
تفاصيل المنتج
| ضمان | 1 سنة | ماركة | EPRO |
|---|---|---|---|
| رقم الموديل | PR6424/003-030 | وظيفة | جيد |
| حالة | جديد | ||
| إبراز | مستشعر اهتزاز العمود بالتيار الدوامي,مستشعر مراقبة الموضع PR6424,وحدة مستشعر التيار الدوامي PLC |
||
منتوج وصف
مستشعر التيار الدوامي EPRO PR6424/003-030 للاهتزاز الموضعي للمحور الكبير والمراقبة الموضعية
نظرة عامة على المنتج
إن مستشعر EPRO PR6424/003-030 هو مستشعر تيار دوامي غير تلامسي مصمم لقياس اهتزاز المحور، والموضع المحوري، والحركات الأخرى في الآلات الدوارة الكبيرة. يُستخدم في أنظمة مراقبة الآلات للمعدات مثل التوربينات البخارية، والتوربينات الغازية، والضواغط، والمضخات، والمولدات.
على عكس المستشعر التلامسي، يقيس PR6424 الفجوة بين طرف المسبار الخاص به ومحور معدني دون لمس السطح الدوار. مع تحرك المحور، تتغير الفجوة ويقوم نظام المستشعر بتحويل هذا التغيير إلى إشارة كهربائية. يمكن بعد ذلك استخدام الإشارة بواسطة نظام مراقبة متوافق لتتبع حركة المحور واكتشاف التغييرات في حالة الماكينة.
يستخدم PR6424 طرف مسبار بقياس 16 مم ولديه حساسية اسمية تبلغ 4 فولت/مم مع خطأ خطي لا يزيد عن ±1.5%. يتراوح نطاق القياس الثابت لديه ±2.0 مم، ويمتد استجابته الترددية من التيار المستمر (DC) إلى 20 كيلو هرتز عند نقطة -3 ديسيبل. هذه الميزات تجعله مناسبًا للتطبيقات التي تحتاج إلى بيانات موضع المحور وقياسات الاهتزاز الديناميكي.
لأعمال الصيانة والاستبدال، فإن رقم الطراز الكامل مهم. يجب مطابقة المسبار مع محول الإشارة الصحيح، وترتيب الكابلات، ومادة الهدف للحفاظ على أداء القياس المطلوب.
المعلمات الفنية الرئيسية
طرف مسبار بقياس 16 مم لتطبيقات المحاور الكبيرة
تم تصميم طرف المسبار بقياس 16 مم لقياس حركة المحور في المعدات الدوارة الكبيرة. تبلغ الحساسية المنشورة 4 فولت/مم (101.6 مللي فولت/ميل)، مع خطأ خطي لا يزيد عن ±1.5%. يساعد استجابة الإخراج المحددة هذه نظام المراقبة على تحويل تغييرات الفجوة المقاسة إلى قيم إزاحة.
للحصول على نتائج دقيقة، يجب تركيب المسبار عند الفجوة الصحيحة واستخدامه مع محول الإشارة المطابق. يجب أيضًا أن تلبي مادة السطح المستهدف ومادة المحور متطلبات المستشعر المذكورة.
استجابة ترددية واسعة لبيانات الاهتزاز والموضع
يتمتع PR6424 باستجابة ترددية محددة تبلغ من التيار المستمر (DC) إلى 20 كيلو هرتز (-3 ديسيبل). تدعم استجابة التيار المستمر (DC) قياس تغييرات الموضع البطيئة، بينما تسمح نطاق التردد الأوسع للنظام بالتقاط حركة المحور الأسرع ضمن حدود سلسلة القياس الكاملة.
هذا مفيد عندما يحتاج ترتيب مراقبة واحد إلى ملاحظة كل من التغييرات في موضع المحور والاهتزاز الديناميكي. لا يزال أداء النظام الفعلي يعتمد على المحول، والتركيب، والهدف، ومعدات المراقبة.
المواصفات الفنية
| رقم الطراز | PR6424/003-030 |
|---|---|
| طرازات أخرى | PR6424/000-100 PR6424/002-030 PR6424/002-131+CON031 PR6424/006-030 PR6424/010-040+CON011 PR6424/010-100 PR6424/010-100+CON021 PR6424/010-131+CON031 |

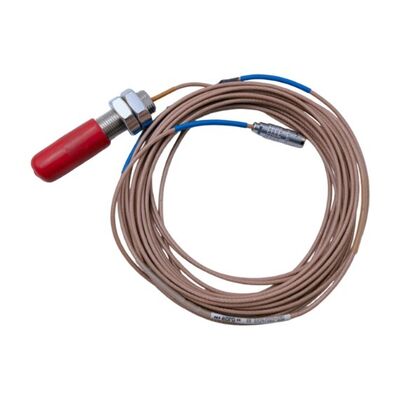

صورة المنتج
توصيات هندسية
- اضبط فجوة المسبار الصحيحة قبل التشغيل. تؤثر فجوة المسبار على نقطة عمل نظام القياس. اضبط الفجوة وفقًا لتعليمات التركيب الخاصة بالشركة المصنعة ومواصفات المحول المطابق. لا تفترض أن أي فجوة أولية ستوفر النطاق الخطي المحدد. بعد التركيب، تحقق من الإخراج وتأكد من أنه يقع ضمن نطاق التشغيل المتوقع.
- تحقق من مادة المحور وحالة السطح. تستخدم مواصفات PR6424 المنشورة الفولاذ المغناطيسي الحديدي كمادة هدف قياسية. يمكن أن تؤثر الاختلافات في مادة الهدف، أو حالة السطح، أو الهندسة على العلاقة بين الفجوة والإخراج. إذا اختلفت مادة المحور عن الهدف المحدد، فتأكد من أن النظام مناسب قبل الاعتماد على القراءات.
- طابق المسبار والكابل والمحول. يجب استخدام PR6424 مع محول إشارة متوافق وترتيب كابل صحيح. عند استبدال مستشعر مثبت، تحقق من رقم الجزء الكامل، وطول الكابل، ونوع الموصل، وأبعاد التركيب، وطراز المحول. المسبار الذي يناسب فتحة التركيب ليس مطابقًا كهربائيًا تلقائيًا لنظام القياس الحالي.
تطبيقات عالمية
- آسيا والمحيط الهادئ: الصين، كوريا الجنوبية، اليابان، الهند، جنوب شرق آسيا
- الشرق الأوسط: المملكة العربية السعودية، الإمارات العربية المتحدة، قطر
- أمريكا الشمالية: الولايات المتحدة، كندا
- أوروبا: ألمانيا، المملكة المتحدة، فرنسا، روسيا، تركيا
- أمريكا اللاتينية: البرازيل، الأرجنتين، المكسيك
تطبيقات نموذجية
- أنظمة الحماية عبر الإنترنت للآلات الدوارة
- مراقبة الاهتزاز وموضع المحور
- الإشراف على سلامة التوربينات البخارية والضواغط
- مراقبة حالة المراوح الكبيرة والمولدات والمضخات عالية السرعة
- منشآت النفط والغاز
- مصانع المعالجة الكيميائية
- منشآت توليد الطاقة
- مصانع معالجة المعادن والمصانع الكيميائية الفحمية
دراسة حالة مشروع
في مهمة صيانة توربينات نموذجية، قد تحتاج قناة إزاحة المحور إلى مستشعر بديل بعد اكتشاف عطل أثناء فحص مخطط له. يتحقق فريق الصيانة من الطراز الأصلي، وأبعاد المسبار، وخيط التركيب، وترتيب الكابلات، والمحول المتصل قبل اختيار البديل.
حيث يتطلب التركيب PR6424/003-030، فإن مطابقة التكوين الكامل يساعد على استعادة سلسلة القياس الأصلية. بعد التركيب، يتحقق الفريق من فجوة المسبار ويتحقق من الإشارة قبل إعادة قناة المراقبة إلى الخدمة.
مزايا لدينا
- التصدير إلى أكثر من 40 دولة
- خدمة ما بعد البيع كاملة
- سلسلة توريد مستقرة تضمن التوفر المستمر
- دعم شهادات COO، COC، و CQ
- استجابة سريعة للاقتباسات
أسئلة متكررة
1. ماذا يقيس PR6424/003-030؟
يقيس الفجوة بين طرف المسبار وهدف معدني بدون تلامس. في نظام مراقبة مناسب، يمكن استخدام هذه الإشارة لقياس اهتزاز المحور النسبي، والموضع المحوري، وحركات المحور الأخرى.
2. ما هي حساسية PR6424؟
تحدد المواصفات المنشورة حساسية اسمية تبلغ 4 فولت/مم (101.6 مللي فولت/ميل)، مع خطأ خطي لا يزيد عن ±1.5%. تصف الحساسية تغيير الإخراج لتغيير معين في المسافة بين المسبار والهدف.
3. ما هو نطاق القياس الثابت؟
تحدد المواصفات القياسية المنشورة نطاقًا ثابتًا يبلغ ±2.0 مم. يعتمد النطاق القابل للاستخدام على المحول المطابق وفجوة المسبار الصحيحة. تحقق من بيانات النظام الكاملة قبل تطبيق هذا النطاق على تركيب معين.
المخزون المتاح
- 51198947-100
- 51198651-100
- 51404172-175
- PNI800
- TB511-ETH
- GSI122 244-122-000-204
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
متطلبات التركيب
- يتطلب تركيبًا احترافيًا للحصول على الأداء الأمثل والسلامة
- تأكد من التركيب الصحيح والتهوية الكافية
- امتثل لجميع معايير السلامة الكهربائية المعمول بها
