لوحة اللوحة الخلفية GE DS200VPBLG1ADD VME لسلسلة LCI بطول 330 مم وعرض 100 مم وارتفاع 200 مم
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية | GE |
| إصدار الشهادات | COO |
| رقم الموديل | DS200VPBLG1ADD |
| الحد الأدنى لكمية | 1 |
| الأسعار | $4000 |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | ر/ر |
| القدرة على العرض | 999 |
تفاصيل المنتج
| اسم | GE DS200VPBLG1ADD VME Backplane Board | معرف المنتج | DS200VPBLG1ADD |
|---|---|---|---|
| مسلسل | مارك الخامس | منتج صافي/طول | 330mm |
| عرض صافي المنتج | 100 مم | ارتفاع صافي المنتج | 200 مم |
| الوزن الصافي للمنتج | 2 كجم | ضمان | 1 سنة |
| إبراز | لوحة اللوحة الخلفية VME بطول 330 مم,لوحة اللوحة الخلفية LCI بعرض 100 مم,GE DS200VPBLG1ADD بارتفاع 200 مم,100mm Width LCI Backplane Board,200mm Height GE DS200VPBLG1ADD |
||
منتوج وصف

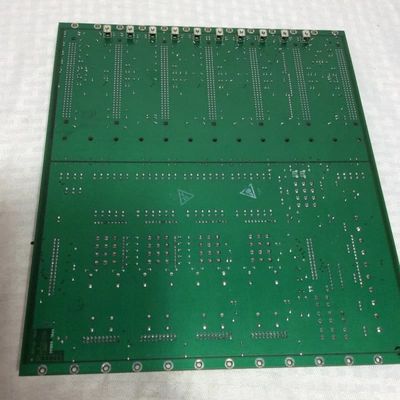

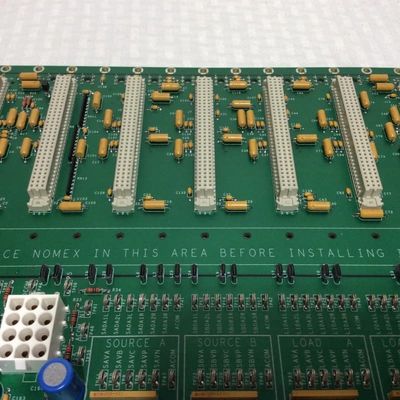

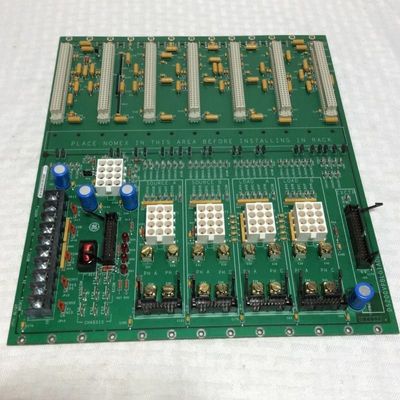

لوحة الوصل الخلفية DS200VPBLG1ADD VME من GE
وصف المنتج:
GE DS200VPBLG1ADD هي لوحة وصل خلفية VME متخصصة مصممة حصريًا لسلسلة محول التيار الكهربائي المحمل (LCI)، وتعمل كنقطة الاتصال الأساسية لأقسام J2 و J3 من هيكل بطاقة معدات LCI. يتمثل دورها الأساسي في تمكين نقل الإشارات بسلاسة، وتوزيع الطاقة المستقر، والتكامل المعياري لمكونات LCI الهامة، مما يجعلها ضرورية للحفاظ على موثوقية وكفاءة أنظمة LCI في التطبيقات الصناعية مثل محركات الأقراص أو العواكس المتصلة بالشبكة.
تتمثل إحدى الميزات المحددة في تصميمها متعدد الطبقات، والذي يفصل ماديًا بين مستويات الطاقة التناظرية والرقمية. يقلل هذا التصميم من التداخل الكهرومغناطيسي (EMI) بين الإشارات التناظرية الحساسة والإشارات الرقمية عالية السرعة، مما يحافظ على سلامة الإشارة ويضمن توصيل طاقة ثابت—وهو أمر بالغ الأهمية للتحكم الدقيق في LCI. تم تجهيز كل فتحة على اللوحة الخلفية بمكثفات تجاوز ومكونات توزيع الطاقة، مما يزيد من استقرار الجهد ومنع اضطرابات الأداء الناتجة عن تقلبات الطاقة.
تم تصميم قسم J2 للوحات LCI الرئيسية، مع تخطيط فتحات منظم: يستضيف معالج إشارة التحكم الرقمي (DSPC) في الفتحة J1، ولوحة موسع الإدخال/الإخراج في الفتحة J3، ولوحات توزيع الحالة والبوابة (FCGD) في الفتحات J5/J7/J9، ولوحة الإثارة في الفتحة J11، وفتحتين احتياطيتين (J12/J13) للتوسيع. تحتوي جميع الفتحات باستثناء J1 على معرفات فتحات سلكية صلبة في موصل P2 لسهولة التعرف عليها، بينما تنتهي إشارات الناقل الرقمي في نهايات الفتحات لتجنب انعكاس الإشارة.
يعالج قسم J3 قيود المساحة عن طريق إدارة الاتصالات الخارجية: فهو يدمج محولات التيار (CTs) ومقاومات العبء الخاصة بها لمراقبة التيار، ويمكّن الروابط بلوحات تغذية الجهد المتدرجة لتغذية جهد FCGD، ويتعامل مع وصلات الطاقة الخلفية، ويوفر موصلات تثبيت للتأريض المرن—مما يعزز سلامة النظام ويقلل من EMI.
تم تحسين DS200VPBLG1ADD لبروتوكولات LCI المحددة وعوامل شكل المكونات، مما يضمن التوافق السلس مع أجهزة LCI، والقضاء على مشكلات التكامل ودعم قدرة النظام على تقديم أداء ثابت وموثوق به في البيئات الصناعية الصعبة.
