وصف المنتج:

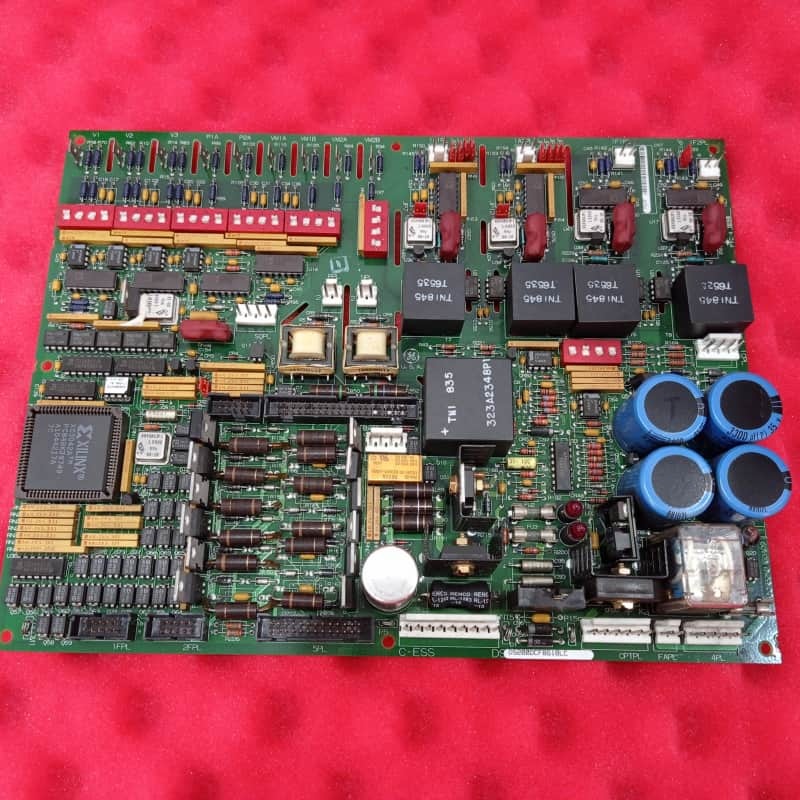

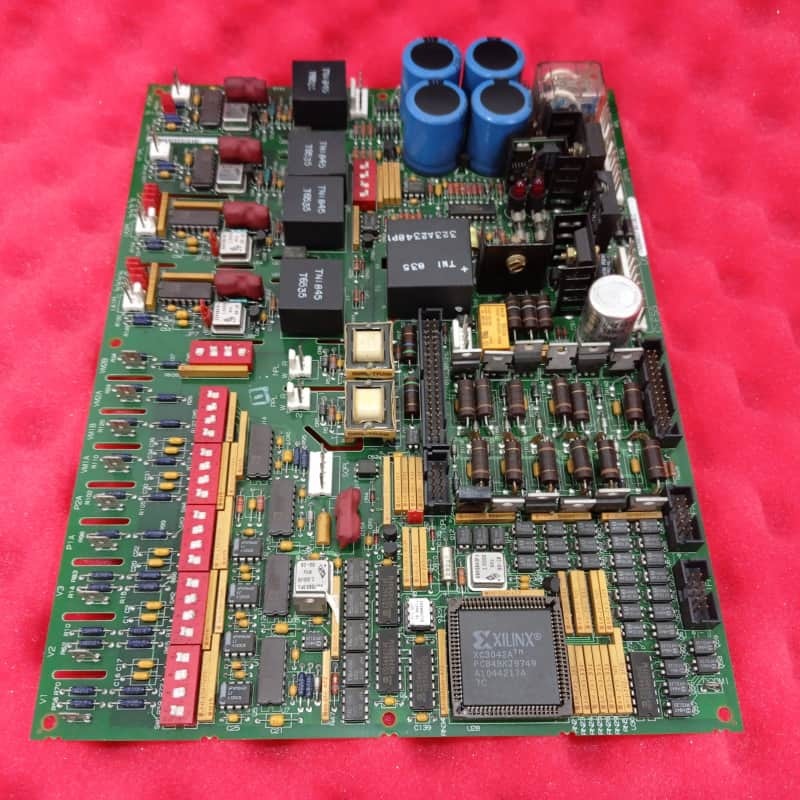

جنرال إلكتريكDS200DCFBG1Bهي لوحة التغذية المرتدة لتوفير الطاقة DC مصممة لتطبيقات التوربينات والقيادة الحرجة ، بما في ذلك سلسلة EX2000 و DC2000 و AC2000. إنه بمثابة مركز مركزي لإدارة الطاقة ومراقبة ، وتحويل طاقة الإدخال من محول طاقة التحكم إلى فولتية DC منظمة مختلفة لتشغيل نظام محرك الأقراص ومراوح العلبة.

الميزات الرئيسية:

يتمثل الدور الأساسي للمجلس في إنشاء وتوزيع إمدادات الطاقة على مستوى التحكم المتعددة ، بما في ذلك +5V و ± 15V و ± 24VDC. إلى جانب تحويل الطاقة ، فإنه يدمج دوائر المراقبة المتطورة التي تتبع معلمات النظام الأساسية مثل تيار التسليح والجهد ، وتيار الحقل الحركي ، وحجم جهد خط AC وتسلسل الطور. ويشمل أيضًا دوائر السائق لمولدات النبض SCR GATE الحقل.

تتمثل السمة المميزة لدوائر DS200DCFBG1B في استخدامها لدوائر المذبذب التي يسيطر عليها الجهد (VCO). تقوم هذه الدوائر بتحويل فولتية المدخلات التناظرية الحرجة-من جهد جسر SCR ، وجهد جسر الخرج ، وإشارات Millivolt من محطات الحقل ومحطات التسليح-إلى إشارات التردد النسبية (0-500 كيلو هرتز). ثم يتم إرسال إشارات التردد الرقمي هذه إلى لوحة التحكم Master SDCC أو LDCC للمعالجة ، مما يوفر ملاحظات موثوقة حول الحالة التشغيلية للمحرك.

يمكن تكوين اللوحة بشكل كبير من خلال اثني عشر لاعبًا وسبعة مفاتيح تراجع ، مما يسمح بخيارات خاصة بالعميل ، على الرغم من أنها عادة ما تكون محددة في المصنع. إنه يشتمل على ميزات تشخيصية وحماية قوية. يشار إلى حالة إمدادات Vital +5VDC بواسطة إشارة /psen ، والتي يمكن أن تؤدي إلى إعادة ضبط المعالج الدقيق في بطاقة التحكم إذا كان الجهد غير خاضع للتنظيم. علاوة على ذلك ، فإن اللوحة محمية بواسطة الصمامات (FU1 ، FU2 ، FU3) لمخرجات الطاقة الخاصة بها ، مع مؤشرات بصرية واضحة - تقضيات CR51 و CR55 لفوز DC و LT1 NEON LIGHT LT1 - لتحديد الأخطاء بسرعة.
