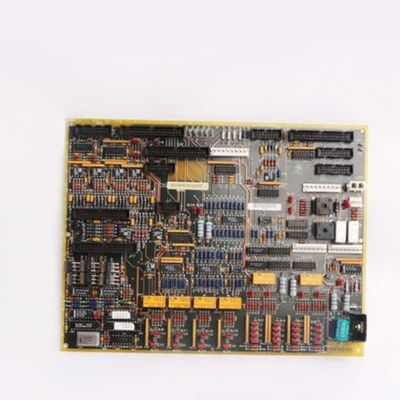

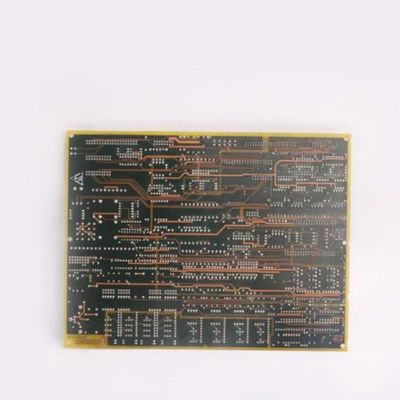

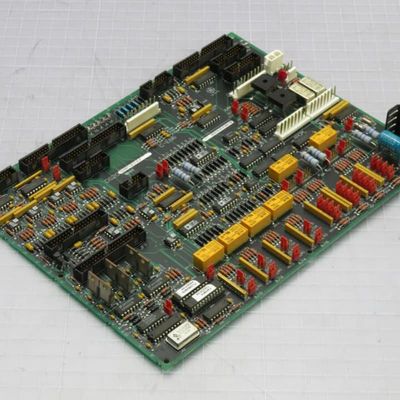

لوحة توسيع الإدخال/الإخراج التناظرية GE DS200TCQCG1BGF مع معالجة إشارات شاملة، وزن 2 كجم وضمان لمدة سنة واحدة

GE DS200TCQCG1BGFهي لوحة توسيع الإدخال/الإخراج التناظرية (TCQC) جزء لا يتجزأ من سلسلة Mark V LM ضمن نظام التحكم Speedtronic الخاص بـ GE. تعمل على تحسين قدرة النظام على معالجة إشارات تناظرية إضافية من لوحات طرفية أساسية للإدخال/الإخراج، والتعامل مع القياس والتهيئة وتوزيع البيانات الهامة لتشغيل التوربينات. تشمل الوظائف الرئيسية توفير الإثارة لـ LVDTs/LVDRs، وإنهاء اتصالات IONET، ومعالجة إشارات محول الميغاواط - وقياسها قبل الإرسال إلى لوحة STCA عبر موصل 19PL. كما أنها تهيئ مدخلات معدل النبض وتبادل إشارات المولد/الخط مع لوحة STCA من خلال موصل JE، مما يجعلها حيوية للتحكم السلس في التوربينات.

الميزات الرئيسية:
معالجة وتوزيع الإشارات الشاملة
تتفوق اللوحة في إدارة الإشارات التناظرية المتنوعة، فهي تقيس وتهيئ مدخلات محول الميغاواط، وإشارات معدل النبض، وبيانات المولد/الخط. تقوم بتوجيه الإشارات المعالجة إلى المكونات الهامة - وإرسال بيانات سرعة/تدفق العمود إلى لوحة TCQA عبر JE وإشارات الميغاواط إلى لوحة STCA عبر 19PL. بالإضافة إلى ذلك، فإنها توفر الإثارة لـ LVDTs/LVDRs، مما يضمن استشعارًا دقيقًا للموضع ضروريًا لتشغيل التوربينات.

دوائر التحكم في صمام المؤازرة
تدير الدوائر المخصصة تنظيم صمام المؤازرة، وتقوم الوصلات بتوسيع التيار من لوحة TCQA إلى صمامات الموضع، مع ملاحظات مرجعية ونطاقات تيار يتم تعيينها عبر الأجهزة. تدمج اللوحة مرحلات تثبيت المؤازرة التي تطبق تيارًا موجبًا على الصمامات ومرحلات الانتحار التي تقوم بتأريض الإشارات للسماح للصمامات بالانجراف إلى مواضع التحيز. يتم تنشيط مرحلات الانتحار عبر إشارات من CSP التي يتم توجيهها عبر لوحة TCQA، مما يضمن تشغيل الصمام الآمن والمتحكم فيه أثناء ظروف الخطأ.

تكامل IONET وتوافق النظام
تستضيف إنهاء IONET للقلوب المحددة عند تثبيت الخيار 21>، مما يعزز الاتصال داخل نظام Speedtronic. تضمن موصلاتها الموحدة تفاعلاً سلسًا مع لوحات STCA و TCQA، مع الحفاظ على سلامة الإشارة عبر بنية التحكم. يعد هذا التكامل أمرًا بالغ الأهمية لمزامنة الأنظمة الفرعية للتوربينات، من المستشعرات إلى المشغلات.

مصممة خصيصًا لتلبية احتياجات التوربينات
من خلال التركيز على سرعة عمود الضغط العالي، وتدفق الوقود السائل، والتحكم في صمام المؤازرة - المعلمات الحيوية لأداء التوربينات الغازية/البخارية - تعالج اللوحة متطلبات الصناعة المحددة. تدعم قدرتها على تهيئة هذه الإشارات وتوجيهها بدقة تشغيل التوربينات بكفاءة، وتقلل من زمن استجابتها، وتعزز الموثوقية العامة للنظام في توليد الطاقة والإعدادات الصناعية.
