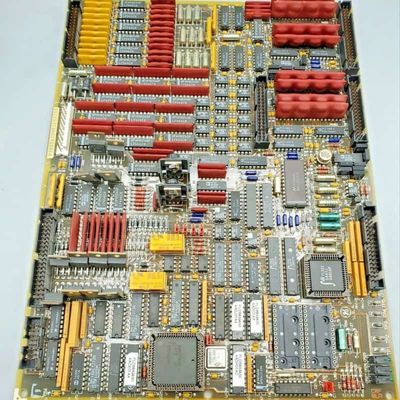

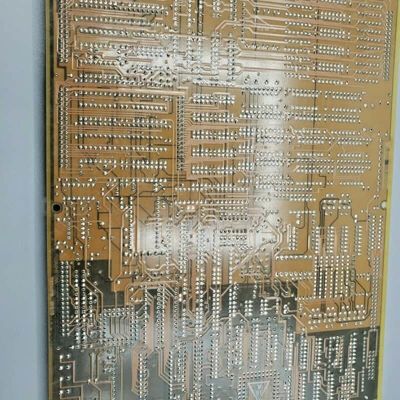

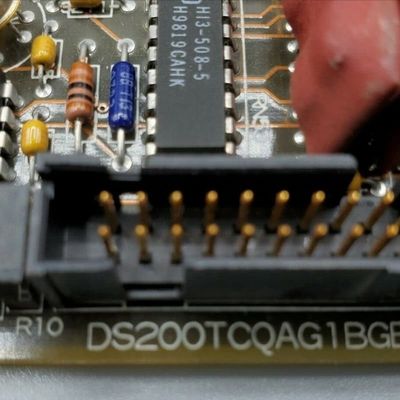

لوحة إدخال/إخراج تناظرية GE DS200TCQAG1BGE RST مع معالجة إشارات شاملة، وزن 2 كجم وضمان لمدة عام واحد للتحكم في توربينات Mark V

GE DS200TCQAG1BGEتعتبر DS200TCQAG1BGE من GE لوحة إدخال/إخراج تناظرية RST حيوية لسلسلة Mark V، وهي مصممة لدعم أنظمة التحكم في التوربينات الغازية. وباعتبارها مركز إشارات مركزي، فإنها تقوم بتوسيع نطاق الإشارات التناظرية والرقمية وتكييفها وتوجيهها من لوحات المحطات الطرفية على نوى الإدخال/الإخراج إلى مكونات النظام الأخرى. تتعامل مع إشارات متنوعة - بما في ذلك مدخلات LVDT، ومخرجات صمام المؤازرة، وبيانات المزدوجة الحرارية، وإشارات 4-20 مللي أمبير، ومدخلات الاهتزاز، وإشارات النبض، وبيانات المولد/الخط - مما يضمن ترجمة الإشارات بدقة للتحكم في التوربينات. تستخدم موصلات مخصصة لتبسيط تدفق الإشارات، مما يجعلها ضرورية للحفاظ على دقة وسلامة تشغيل التوربينات.

الميزات الرئيسية:

قدرات معالجة الإشارات الشاملة
تتفوق اللوحة في إدارة مجموعة واسعة من الإشارات الهامة لتشغيل التوربينات الغازية. تقوم بمعالجة المدخلات من LVDTs (استشعار الموضع)، والمزدوجات الحرارية، وأجهزة استشعار الاهتزاز، والمستشعرات المغناطيسية، مع تشغيل المخرجات إلى صمامات المؤازرة وبرامج تشغيل المرحلات. كما أنها تقوم بتكييف إشارات 4-20 مللي أمبير - وهي ضرورية لمراقبة معلمات مثل تدفق الوقود وصحة الضاغط - وتوجيه بيانات المولد/الخط، مما يضمن أن جميع الإشارات تلبي متطلبات دقة النظام للتحكم والمراقبة.يعمل هذا التصميم المنظم على تقليل تداخل الإشارات وضمان اتصال موثوق به للمكونات.

تكوين الأجهزة والبرامج المرن
يتم تمكين تخصيص الأجهزة عبر الوصلات: تحدد J1/J2 دوائر إخراج مللي أمبير، وتحدد J5/J6 نطاقات التيار الخارج، ويدعم J7 اختبار منفذ RS232، وينشط J8 مذبذبًا. يستخدم تكوين البرنامج محرر تكوين الإدخال/الإخراج الخاص بواجهة المشغل لتعيين ثوابت لأنواع المزدوجات الحرارية، ومعدلات النبض، وعتبات الاهتزاز، ومواضع LVDT، ومقاييس 4-20 مللي أمبير - مما يسمح بالتخصيص لتلبية احتياجات التوربينات المحددة دون إجراء إصلاحات شاملة للأجهزة.

التكامل المركزي
من خلال التركيز على نوى R1/R2/R3 والتفاعل مع اللوحات واللوحات الطرفية الهامة، تضمن اللوحة التكامل السلس في نظام Mark V. وهي تعمل على مركزية إدارة الإشارات، مما يقلل الاعتماد على مكونات منفصلة متعددة ويعزز الموثوقية العامة للنظام - وهو أمر بالغ الأهمية لتشغيل التوربينات الغازية دون انقطاع.
