GE DS200TCQAG1B RST لوحة الإدخال/الإخراج التناظرية بطول 330 ملم وارتفاع 200 ملم وعرض 100 ملم لسلسلة Mark V LM
| مكان المنشأ | نحن |
|---|---|
| اسم العلامة التجارية | GE |
| رقم الموديل | DS200TCQAG1BEC |
| الحد الأدنى لكمية | 1pc |
| الأسعار | $2500 |
| تفاصيل التغليف | مصنع جديد وأصلي ، تعبئة مربع فردي |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | ر/ر |
| القدرة على العرض | 999pcs |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم | GE DS200TCQAG1B DS200TCQAG1BEC RST إدخال/إخراج التناظرية | معرف المنتج | DS200TCQAG1BEC |
|---|---|---|---|
| مسلسل | مارك الخامس | وظيفة | حزمة الإخراج المنفصلة |
| منتج صافي/طول | 330mm | ارتفاع صافي المنتج | 200 مم |
| عرض صافي المنتج | 100 مم | الوزن الصافي للمنتج | 2 كجم |
| ضمان | 1 سنوات | ||
| إبراز | لوحة RST التناظرية بطول 330 ملم,لوحة الإدخال/الإخراج التناظرية بارتفاع 200 ملم,لوحة TCQA بعرض 100 ملم,200mm Height Analog Input/Output Board,100mm Width TCQA Board |
||
منتوج وصف

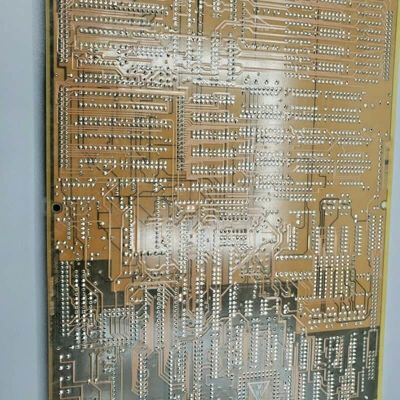

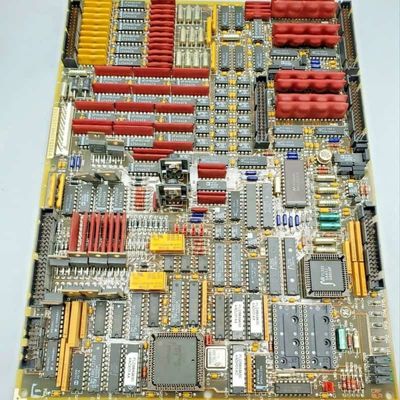

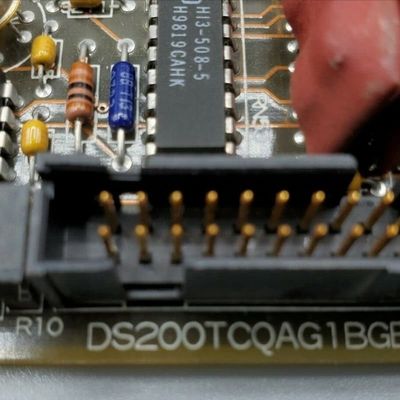

لوحة الإدخال/الإخراج التناظرية GE DS200TCQAG1B DS200TCQAG1BEC RST
GE DS200TCQAG1BEC (TCQA) هي لوحة إدخال/إخراج تناظرية RST جزء لا يتجزأ من سلسلة Mark V LM، مصممة لأنظمة التحكم الدقيقة للمعالجات الدقيقة GE Linear. كواجهة حاسمة بين لوحات المحطات الطرفية ونوى النظام، فإنها تعالج وتعدل وتوجه مجموعة متنوعة من الإشارات التناظرية، مما يتيح التحكم الدقيق ومراقبة المعدات الصناعية. تمتد تنوعها لتشمل التعامل مع المدخلات من LVDTs، والمزدوجات الحرارية، وأجهزة استشعار الاهتزاز، وإشارات 4-20 مللي أمبير إلى المخرجات لصمامات المؤازرة ومشغلات الترحيل. كما أنها تدير مدخلات النبض، وإشارات الجهد، وبيانات المولد/الخط، مع موصلات مخصصة تضمن تدفق الإشارات المبسط داخل نظام التحكم.
الميزات الرئيسية:
التعامل الشامل مع الإشارات
تتفوق لوحة TCQA في معالجة مجموعة واسعة من الإشارات التناظرية والرقمية، مما يجعلها حجر الزاوية في اتصال النظام. تعالج المدخلات من LVDTs، والمزدوجات الحرارية، وأجهزة استشعار الاهتزاز، والتقاطات المغناطيسية، مع تشغيل المخرجات إلى صمامات المؤازرة ومشغلات الترحيل. كما أنها تهيئ إشارات 4-20 مللي أمبير - وهي ضرورية لمعلمات مثل تدفق الوقود وصحة الضاغط - وتدير معدلات النبض من إشارات TTL، مما يضمن ترجمة دقيقة للبيانات لنظام التحكم. يتيح لها هذا الاتساع الاندماج بسلاسة مع اللوحات الطرفية والمكونات الأساسية الأخرى.
تكوين الأجهزة المرن
يتم تمكين تخصيص الأجهزة عبر وصلات مخصصة: تحدد J1 و J2 دوائر إخراج الملي أمبير، بينما تحدد J5 و J6 نطاقات التيار الخارجة لتتناسب مع متطلبات المعدات المحددة. تسهل J7 اختبار منفذ RS232، وتقوم J8 بتنشيط مذبذب لإجراء فحوصات وظيفية. يسمح هذا التصميم المعياري بإجراء تعديلات في الموقع دون إعادة هندسة مكثفة، مما يضمن التوافق مع إعدادات التشغيل المتنوعة وتبسيط الصيانة.
معلمات قابلة للتكوين بالبرمجيات
بالإضافة إلى مرونة الأجهزة، يتيح التكوين بالبرمجيات عبر I/O Configurator للمستخدمين تعيين ثوابت لأنواع المزدوجات الحرارية، ومعدلات النبض، وعتبات الاهتزاز، ومواضع LVDT/LVDR، ومقاييس الإدخال/الإخراج 4-20 مللي أمبير. يضمن هذا التكيف إمكانية تصميم اللوحة لتناسب عمليات التوربينات أو العمليات الصناعية المحددة، مما يؤدي إلى تحسين دقة الإشارة واستجابة النظام للظروف التشغيلية الديناميكية.
معالجة معدل النبض المخصصة
تتعامل دائرة متخصصة مع مدخلات معدل النبض من لوحة TCQC عبر موصل JE، ومعالجة إشارات TTL وبيانات الالتقاط المغناطيسي الموجهة عبر اللوحات الطرفية QTBA/PTBA. بينما تعالج النواة إشارات سرعة العمود عالية الضغط، تدير دوائر النبض الإضافية مدخلات إضافية، مما يضمن مراقبة دقيقة لسرعات الدوران والمعلمات ذات الصلة - وهو أمر حيوي للحفاظ على كفاءة المعدات وسلامتها.
تكييف الإشارات المتكامل والتوجيه
بالإضافة إلى المعالجة، تقوم لوحة TCQA بتوسيع نطاق الإشارات وتهيئتها لضمان التوافق مع المكونات النهائية. تقوم بتوجيه إشارات معينة إلى لوحة STCA عبر موصل 3PL وبيانات المولد/الخط إلى لوحة TCQC من خلال JE، مما يؤدي إلى إنشاء مسار إشارة منظم يقلل من التداخل ويضمن سلامة البيانات. يعزز هذا النهج المتكامل موثوقية النظام عن طريق مركزية إدارة الإشارات في مكون واحد قوي.
