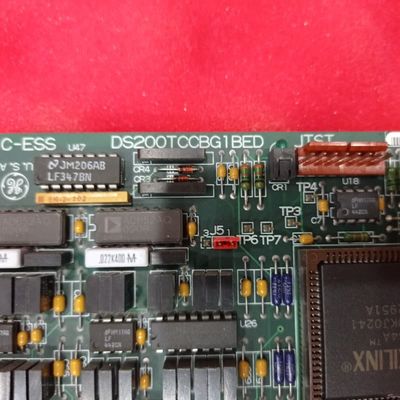

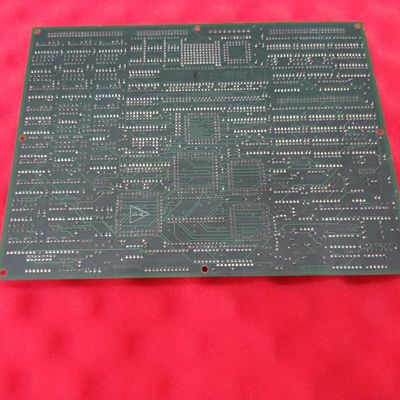

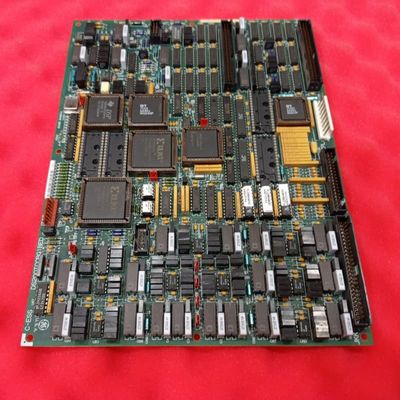

مجموعة برامج GE DS200TCCAF1B لـ Mark V Series مع دائرة رحلة الأمان الرئيسية للتربينة وملفات التتابع الزائدة عن الحاجة
| مكان المنشأ | نحن |
|---|---|
| اسم العلامة التجارية | GE |
| رقم الموديل | DS200TCCBG1B |
| الحد الأدنى لكمية | 1pc |
| الأسعار | $2000 |
| تفاصيل التغليف | مصنع جديد وأصلي ، تعبئة مربع فردي |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | ر/ر |
| القدرة على العرض | 999pcs |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم | GE DS200TCCBG1B DS200TCCBG1BED I/O TC2000 لوحة التناظرية MARK V GE TURPINE | معرف المنتج | DS200TCCBG1B |
|---|---|---|---|
| مسلسل | مارك الخامس | وظيفة | حزمة الإخراج المنفصلة |
| منتج صافي/طول | 330mm | ارتفاع صافي المنتج | 200 مم |
| عرض صافي المنتج | 100 مم | الوزن الصافي للمنتج | 2 كجم |
| ضمان | 1 سنوات | ||
| إبراز | مجموعة برامج أمان التوربينات,مجموعة برامج دائرة الرحلة الرئيسية,مجموعة برامج ملفات التتابع الزائدة عن الحاجة,Master Trip Circuit PROM Set,Redundant Relay Coils PROM Set |
||
منتوج وصف
GE DS200TCCAF1B DS200TCCAF1BDF مجموعة برامج PROM
GE DS200TCCAF1BDF هي مجموعة برامج PROM متخصصة تم تطويرها حصريًا لسلسلة Mark V من أنظمة التحكم Speedtronic من GE - وهي منصات حاسمة لتشغيل مولدات التوربينات في قطاعات توليد الطاقة والصناعة. يوفر نظام Mark V، المحسن بواسطة مجموعة PROM هذه، وصولاً فوريًا إلى وظائف التحكم الأساسية، وقدرات مراقبة قوية، وميزات حماية مدمجة، وكلها مصممة لحماية مولدات التوربينات بشكل استباقي من ظروف التشغيل غير المنتظمة التي قد تعرض السلامة أو الأداء للخطر. في قلب إطار عمل الحماية الخاص بـ Mark V توجد دائرة الرحلة الرئيسية، والتي تعمل من خلال التفاعل المنسق بين نوى لوحة التحكم المتعددة في النظام. تشكل هذه الدائرة، التي تم تمكينها بواسطة منطق البرنامج الخاص بـ DS200TCCAF1BDF، العمود الفقري لسلامة التوربينات، حيث تدير إشارات الرحلة وتضمن أن الإجراءات المتعمدة والمصدقة فقط هي التي تؤدي إلى عمليات الإغلاق - مما يمنع الانقطاعات العرضية ويحمي المعدات.
الميزات الرئيسية:
الدعم المتكامل لسلامة التوربينات والأداء الأمثل:
تعتبر مجموعة PROM DS200TCCAF1BDF أساسية لقدرة نظام Mark V على إعطاء الأولوية لسلامة التوربينات وكفاءتها. فهي تمكن النظام من تنفيذ بروتوكولات الحماية المبرمجة مسبقًا التي تتصدى للظروف غير المنتظمة عن طريق تشغيل استجابات في الوقت المناسب والخاضعة للرقابة. من خلال التكامل مع بنية التحكم متعددة النواة في Mark V، تضمن مجموعة PROM التنسيق السلس بين أدوات المراقبة وآليات الحماية، مما يحافظ على مولد التوربينات ضمن معايير التشغيل الآمنة مع الحفاظ على الأداء الأمثل.
تكوين دائرة الرحلة الرئيسية ذات الجزأين:
الميزة المحددة التي تم تمكينها بواسطة DS200TCCAF1BDF هي تصميم دائرة الرحلة الرئيسية ذات الجزأين، والتي تتكون من أجزاء الإدخال والإخراج التي تعمل جنبًا إلى جنب لتوفير حماية شاملة للتوربينات. يدير جزء الإدخال كلاً من مدخلات الرحلة السلكية والبعيدة إلى Mark V - الإشارات التي يتم تنشيطها عادةً عن طريق فتح جهات اتصال معينة - ويربط هذه المدخلات بملفات ترحيل 4. في غضون ذلك، يعتمد جزء الإخراج على ناقل حماية 24 فولت تيار مستمر لتشغيل المكونات الهامة: مرحلات الرحلة الأولية (PTRs)، ومرحلات الرحلة في حالات الطوارئ (ETRs)، والمرحلات المتصلة بصمامات الرحلة التوربينية. يضمن هذا الهيكل المجزأ التعامل الواضح والمتسلسل مع إشارات الرحلة، من الكشف إلى التنفيذ.
ملفات ترحيل زائدة عن الحاجة لتحسين الموثوقية:
تعتبر التكرار مبدأ تصميم أساسي لدائرة الرحلة الرئيسية، أصبح ممكنًا بفضل منطق البرنامج الخاص بـ DS200TCCAF1BDF. تتضمن الدائرة ملفات ترحيل 4 زائدة عن الحاجة متصلة بكل من ناقلات التيار المستمر الموجبة والسالبة. يزيل هذا التكرار حالات الفشل في نقطة واحدة: إذا تعطل ملف ترحيل واحد، فإن الملف الزائد يحافظ على تكامل الدائرة، مما يمنع رحلات التوربينات العرضية الناتجة عن تعطل المكونات. إن وجود جهات اتصال زائدة يعزز السلامة، مما يضمن بقاء قدرات الحماية في النظام دون المساس بها حتى إذا تعطلت أجزاء الترحيل الفردية.
آلية تشغيل رحلة التوربينات القوية:
لتجنب عمليات الإغلاق غير المقصودة، تفرض DS200TCCAF1BDF قاعدة صارمة لبدء الرحلة: لحدوث رحلة توربينية، يجب إلغاء تنشيط كلا المرحلين المتصلين بنفس ناقل التيار المستمر. يضمن هذا المطلب المزدوج للتحقق من صحة الرحلات التي يتم تشغيلها فقط بواسطة إشارات متعمدة ومؤكدة - وليس أعطال المكونات المعزولة أو المدخلات الخاطئة. تعمل هذه الآلية على تحقيق التوازن بين الاستجابة والاستقرار.
التكامل السلس مع إشارات الرحلة الخارجية:
تمكن مجموعة PROM دائرة الرحلة الرئيسية من التفاعل مع إشارات الرحلة الخارجية، مما يؤدي إلى توسيع نطاق الحماية في النظام. عند استلام إشارة رحلة خارجية، تقوم الدائرة بإلغاء تنشيط كل من دائرة الرحلة 4 ودائرة جهات الاتصال المصوتة. وهذا، بدوره، يؤدي إلى إلغاء تنشيط ناقل الحماية 24 فولت تيار مستمر - مما يؤدي إلى قطع الطاقة عن PTRs و ETRs وصمامات الرحلة لبدء إيقاف تشغيل التوربينات الخاضع للرقابة. يضمن هذا التكامل أن نظام Mark V يمكنه الاستجابة لتنبيهات السلامة الخارجية بنفس فعالية إشارات المراقبة الداخلية، مما يؤدي إلى إنشاء شبكة حماية شاملة.
