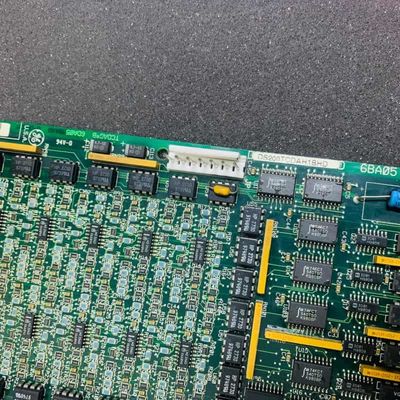

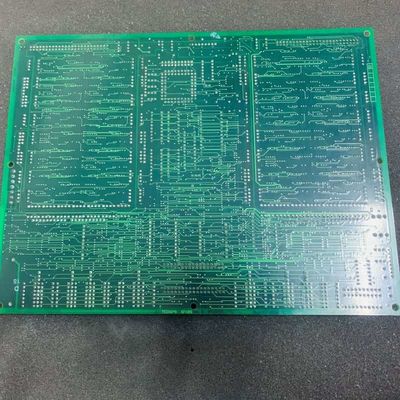

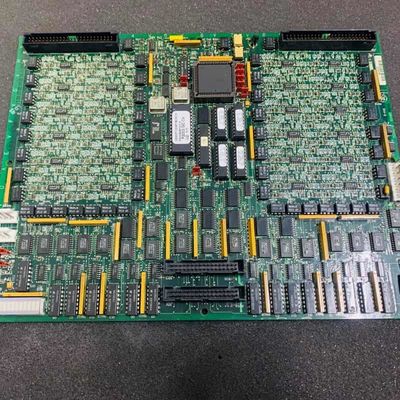

GE DS200TCDAG1B لوحة إدخال / إخراج رقمية لتحكم توربينات مارك V مع إشارات RTD ومدخلات الحرارة 4-20 mA

GE DS200TCDAG1B DS200TCDAG1BDB بطاقة الدخول والخروج الرقمية علامة V تحكم التوربين

تفاصيل المنتج:

شركة جنرال إلكترونيDS200TCDAG1BDBهي لوحة إدخال/خروج رقمية مصممة حصريًا لنظام تحكم توربينات GE Mark V Series المستخدم لإدارة المحركات الآلية لتوربينات الرياح والغاز والبخار،وواحدة من خطوط " جي إي مارك " الأخيرة لدمج تكنولوجيا تحكم " سبيدترونيك " المختصة ببراءة الاختراع.

من الناحية الوظيفية ، فإنه يعالج إشارات تناظرية متنوعة: مدخلات / مخرجات 4-20 mA عبر JBB / JAA ، مع انخفاض التيار عبر مقاومات الحمل لقراءة الجهد ، مدخلات RTD عبر JCC / JDD ،إمداد الإثارة وقياس المقاومة المعتمدة على درجة الحرارة، المدخلات الحرارية عبر JAR / S / T ، باستخدام تعويض التقاطع البارد TBQA® لحساب درجة الحرارة الفعلية ، وإشارات فولتاج / تيار عمود التوربين عبر JBB.يتم إرسال جميع الإشارات المشروطة إلى محرك الإدخال / الإخراج عبر رابط 3PL، مع أنواع حرارة المزدوج التكوين البرمجي، إعدادات RTD التي تدار من خلال محرر إدخال/خروج إعدادات HMI.

الخصائص الرئيسية:
التعامل الشامل مع الإشارة التناظرية:يعمل كمركز مركزي لإشارات 4-20 mA ، RTDs ، الحرارة ، وتحديد الجهد / التيار في العمود ، وتكييف وإرسال البيانات إلى محرك I / O ،حاسمة لمراقبة ومراقبة أداء التوربيناتإنه يُحسن الإشارات الخام للقضاء على الضوضاء، و يضمن بيانات دقيقة تُرشد التغييرات في الوقت الحقيقي مثل تدفق الوقود أو تعديلات نظام التبريد.

أجهزة PROM القابلة للإزالة والحساسة لـ ESD:تقوم وحدات PROM القابلة للإزالة بتخزين البرمجيات الثابتة؛ حيث يضمن استبدالها بحماية ESD مثل أشرطة المعصم أن تختص لوحات الاستبدال بوظائف الأصلية من خلال الاحتفاظ بتعليمات متطابقة.هذا يتجنب إعادة تكوين البرمجيات الثابتة، تقليل وقت الصيانة وضمان منطق معالجة الإشارة المتسقة بعد الاستبدال.

 أجهزة وبرمجيات قابلة للتكوين:ثلاثة قفزات (J1 / JP2 / JP3) تتعامل مع تعديلات الأجهزة ، في حين أن إعدادات البرنامج تخصيص أنواع الحرارة / RTD وبارامترات الإشارة التي تتكيف مع احتياجات التوربين المتنوعة.اختبار JP2 للمساعدات، والبرمجيات تعدل لتتناسب مع إعدادات أجهزة الاستشعار الخاصة بالتوربين بسلاسة.

واجهة مكونات مخصصة:تتصل تسعة أجهزة توصيل (ثمانية وظيفية ، واحدة بقايا) بألواح مارك V الرئيسية (TCPS ، CTBA ، TBCA ، TBQA) لنقل الطاقة والبيانات والإشارات التشخيصية دون خلل ، مما يلغي مخاطر المحادثة المتقاطعة.دور كل رابط محدد يضمن وصول الإشارات إلى الأهداف دون تداخل، تعزيز استقرار النظام.

تصميم مركز على الاختبار:القفزات (JP2 / JP3) والموصلات المتخصصة تدعم اختبار المصنع والصيانة ، مما يسهل تسوية الأخطاء مع ضمان موثوقية التشغيل المعيارية.JP2 تعطل المذبذب للاختبار الآمنوالمتصلات تسمح للفنيين بالوصول إلى الإشارات بسهولة لتشخيص المشاكل بسرعة.
