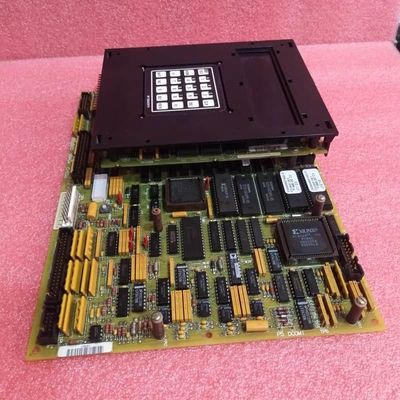

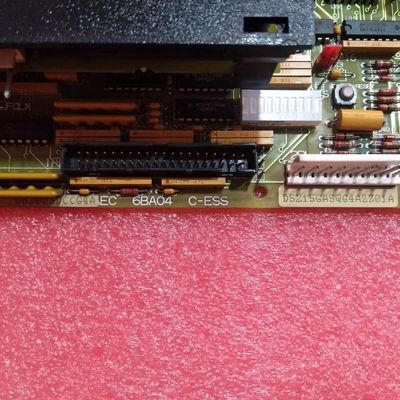

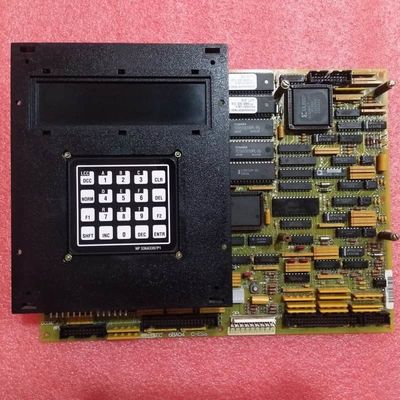

بطاقة تحكم محرك نظام تحكم توربين GE Mark V مع تصميم مزدوج متكامل وزن 2 كجم وضمان 1 عام

نظام التحكم في التوربينات GE Mark V DS215GASQG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC)

وصف المنتج:

GE Mark VDS215GASQG4AZZ01Aهي بطاقة تحكم قيادة متكاملة تجمع بين الوظائف الأساسية لـDS200SDCCG4AFD(وحدة التحكم في القيادة الرئيسية) وDS200SLCCG3ACC(بطاقة مساعدة اتصالات LAN)، المصممة خصيصًا لنظام التحكم في التوربينات Mark V من GE. كوحدة متماسكة، فإنها تعمل على مركزية التحكم في القيادة ومعالجة الإشارات وقدرات اتصالات LAN، مما يضمن التشغيل السلس لمحركات التوربينات الغازية أو البخارية أو الريحية مع الاستفادة من تقنية التحكم Speedtronic القديمة من Mark V.

تحتوي الوحدة الأساسيةDS200SDCCG4AFDعلى ثلاثة معالجات دقيقة متخصصة:

معالج التحكم في القيادة (DCP): يدير فك التشفير والوصول المباشر إلى الذاكرة (DMA) والإدخال/الإخراج (I/O) على مستوى النظام؛
معالج التحكم في المحرك (MCP): يتعامل مع وظائف التحكم في محركات التيار المستمر/التيار المتردد مثل التحكم في الطور؛
معالج المحرك المشترك (CMP): يعالج المهام المكثفة حسابيًا خارج قدرة MCP.

يتضمن أيضًا ذاكرة وصول عشوائي مشتركة للوصول المتزامن متعدد المعالجات، و10 مصابيح LED أمامية لمراقبة الوظائف في الوقت الفعلي واكتشاف الأخطاء (عرض رموز الخطأ في نظام عشري مشفر ثنائي/BCD أو ثنائي بناءً على خطورة الخطأ)، وأجهزة قابلة للتكوين (وصلات JP من نوع Berg ووصلات أسلاك WJ، تم ضبطها في الغالب في المصنع) لتحسين النظام. تضيف البطاقة المساعدة DS200SLCCG3ACC وظائف اتصالات LAN، مما يتيح للوحدة التكامل مع شبكات المنطقة المحلية وتوسيع الاتصال وتبادل البيانات مع مكونات النظام الأخرى.

الميزات الرئيسية:
تصميم الوحدة المزدوجة المتكاملة:يجمع بين DS200SDCCG4AFD (نواة التحكم في القيادة) وDS200SLCCG3ACC (اتصالات LAN)، مما يلغي الحاجة إلى تثبيت وحدات منفصلة وتبسيط أسلاك النظام.

كفاءة المعالج الثلاثي:يعمل DCP وMCP وCMP بالتعاون — للتعامل مع الإدخال/الإخراج للنظام والتحكم في المحركات والعمليات الحسابية المعقدة على التوالي — لضمان دقة واستجابة التحكم في القيادة، وتلبية متطلبات التشغيل الديناميكي العالية للتوربينات.اتصال LAN:

يتيح DS200SLCCG3ACC التكامل السلس لشبكة LAN، ودعم نقل البيانات بين بطاقة التحكم في القيادة والأجهزة الأخرى المتصلة بالشبكة للمراقبة والتحكم المركزيين.تشخيصات الأخطاء البديهية:

توفر 10 مصابيح LED ملاحظات مرئية واضحة حول حالة النظام؛ تسمح رموز الخطأ (في BCD أو ثنائي) بتحديد المشكلات بسرعة، مما يقلل من وقت استكشاف الأخطاء وإصلاحها.قابلة للتكوين والتوسيع:

تضمن وصلات JP/WJ المضبوطة في المصنع التوافق الجاهز للاستخدام، بينما تدعم الفواصل الموجودة على DS200SDCCG4AFD بطاقات اختيارية إضافية (مثل معالجات الإشارات) لتوسيع الوظائف في المستقبل.التركيب والاستبدال الآمن:

مطلوب فصل الطاقة أثناء الصيانة؛ يمكن إعادة استخدام وحدات EPROM من الوحدات المعيبة على لوحات الاستبدال، وتمنع الغسالات المصنوعة من النايلون تلف البراغي — مما يضمن تجميعًا آمنًا وطويل الأمد.
