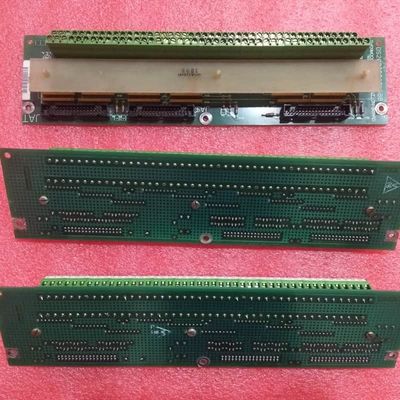

لوحة إنهاء GE DS200TBQDG1ACC مع واجهة إنهاء قوية، وزن 2 كجم وضمان لمدة سنة واحدة للتحكم في توربينات Mark V

GE DS200TBQDG1ACC TERM BD (R-S-T) EXT

تفاصيل المنتج:

الـDS200TBQDG1ACCهي لوحة RST للتوسيع التناظرية المصممة لنظام التحكم في التوربين Mark V من جنرال إلكتريك.الذي يستخدم بنية ثلاثية وحدات متكررة (TMR) للحصول على أقصى قدر من الموثوقية، هذا الـ PCB بمثابة واجهة حاسمة لإنهاء الإشارة التناظرية.وظيفتها الأساسية هي توفير نقطة اتصال آمنة وقابلة للتكوين للتوصيل داخل النظام المستخدم لإدارة توربينات الغاز والبخار الصناعية.

الخصائص الرئيسية:
واجهة إنهاء قوية:يحتوي اللوح على شريط محطة مزدوج يمتد على طول حافة واحدة ، مما يوفر اتصالات متعدد المسامير للاتصال بالألياف الآمنة والموثوقة بنظام التحكم التناظري.

تكوين الأجهزة عن طريق القفزات:سطحها مليء بالعديد من مفاتيح القفزيسمح للمستخدمين بتعديل المعلمات التشغيلية لللوحة وتخصيص سلوكها لتلبية متطلبات التطبيق المحددة داخل نظام التحكم في التوربين.

حماية متكاملة من الإفراط في الجهد:يتضمن ثلاثة خطوط من أكسيد المعدن المتداول (MOVs) التي تعمل كضمانات للدارات الحساسة عن طريق تحويل الجهد الزائد بعيدا عن المكونات الحرجة ،وبالتالي تعزيز مدى استمرارية وموثوقية اللوحة.

مكونات اللوحة المتقدمة:تم تجهيز اللوحة بمجموعات شبكة المقاومة لتكييف الإشارة وستة اتصالات دبوس عمودي ، مما يسهل تصميم الدائرة المدمجة والتكامل المستقر مع مكونات النظام الأخرى.

متوافقية نظام TMR:مصممة خصيصاً لـ (GE Mark V) ، نظام مضاعف ثلاثي وحدات (TMR)هذه اللوحة تساهم في التوافر الكلي العالي وتشغيل مقاومة للخلل الضروري لإدارة التوربينات الحرجة.
