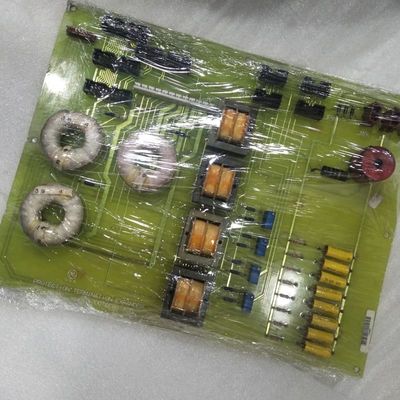

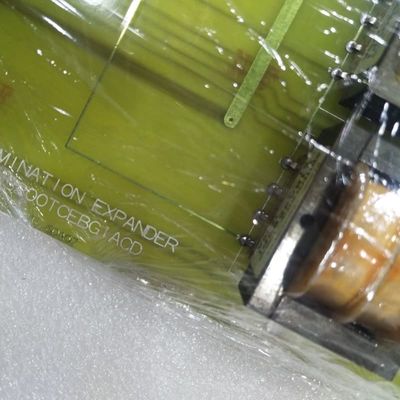

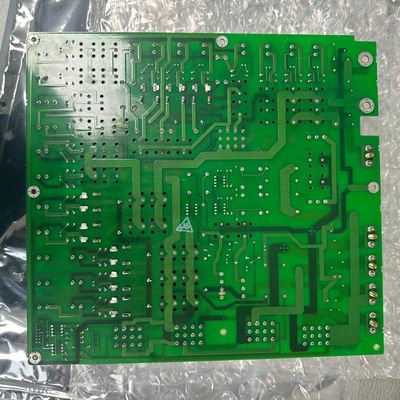

لوحة توسيع إنهاء الحماية GE DS200TCEBG1A مع هيكل شديد التحمل ووزن 2 كجم وضمان لمدة عام واحد للتحكم في توربينات Mark V

GE DS200TCEBG1A DS200TCEBG1ACE لوحة توسيع الحماية

تفاصيل المنتج:

شركة جنرال إلكترونيDS200TCEBG1ACEهي لوحة توسيع الحماية المصممة كمكون حاسم في نظام تحكم توربينات جنرال إلكتريك مارك V.يستخدم هذا النظام للسيطرة الآلية وإدارة الغاز، التوربينات البخارية و الرياحية.اللوحة تستخدم تقنية سبيدترونيك المحتملة براءة اختراع من جنرال إلكتريك وتعمل كواجهة إشارة ووحدة تكييف داخل تجمع محركات التوربين.

الخصائص الرئيسية:

الوظيفة الأساسية:بمثابة لوحة توسيع الحماية ، والتي تعمل كنقطة واجهة مركزية لمختلف إشارات التحكم والمراقبة داخل نظام التوربين.إنه يجمع ويرسل المدخلات والمخرجات الحرجة، مثل أوامر التشغيل وردود فعل المستشعرات، وضمان الاتصال الموثوق بين وحدة التحكم المركزية وأجهزة حماية التوربين.

البناء الثقيل:مصممة مع ثمانية ثقوب لفائف لتوفير الدعم الميكانيكي لوزنها الخاص والعديد من المكونات الثقيلة المثبتة عليه.هذا النظام القوي للتثبيت ضروري لمقاومة الاهتزازات الكبيرة والصدمات التي عادة ما تحدث في بيئات التوربينات الصناعية القاسية، ومنع فشل اللوحة.

تحديد الإشارة:مليئة بأربعة محولات إشارات ومكونات أخرى مختلفة مثل المقاومات والديودات والمكثفات لتعليم وحماية الإشارات.هذه المكونات عزل الكهربائية نظام التحكم الحساس، تصفية الضوضاء، وتشغيل عابرات الجهد، وبالتالي ضمان سلامة الإشارة وحماية الدوائر في الأسفل من الضرر.

منافذ واجهة رئيسية:يتضمن موصلات حاسمة تحمل علامة JKX / Y / Z ، JMP ، JU ، JV ، JVA ، و JWX / Y / Z ، والتي هي ضرورية للاتصال بنظام التحكم الأوسع Mark V.هذه الموانئ تُنشئ اتصالات مخصصة للطاقة، بيانات المستشعرات، وإشارات التحكم، تشكل العمود الفقري الفعلي لشبكة الحماية والمراقبة الآلية للتوربين.

تصميم غير قابل للتكوين:اللوحة هي مكون مبني على الأجهزة لا يتطلب أي تكوين برمجية أو أجهزة ؛ يتم تحديد وظائفها من خلال تصميمها.هذه الميزة "بلوغ اند بلاي" تبسط التثبيت واستبدال، تعزز الموثوقية عن طريق القضاء على أخطاء التكوين، وضمان أداء ثابت في جميع أنحاء النظام.

تحذير التثبيت الحرج:دليل المنتج يؤكد ضرورة إجراءات السلامة والتركيبتسليط الضوء على أهمية وضع علامة مناسبة على جميع الكابلات قبل فصلها وضمان عدم ترك أي مسامير فضفاضة داخل المحرك لمنع الاختصاراتصدمة كهربائية أو حريق أو تلف للمعدات.
