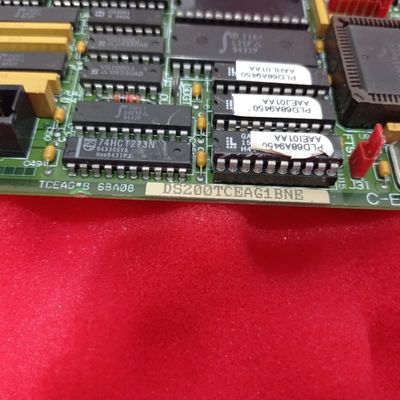

لوحة تجاوز السرعة في حالات الطوارئ GE DS200TCEAG1B مع مراقبة سلامة التوربينات الحرجة، وزن 2 كجم وضمان لمدة سنة واحدة

جيه DS200TCEAG1B DS200TCEAG1BSF الطوارئ

تفاصيل المنتج:

شركة جنرال إلكترونيDS200TCEAG1BSFهي لوحة خاصة لتحديد سرعة الطوارئ مصممة لنظام تحكم توربينات GE Mark V ، وهي منصة متكاملة لتكنولوجيا Speedtronic تستخدم للسيطرة على محركات توربينات الرياح والبخار والغاز.كمتغير منقح من اللوحة الأم DS200TCEAG1 الأصلية (تشمل مراجعة وظيفية فريدة مع تصنيف B)، وظيفته الأساسية هي مراقبة محرك القيادة مارك V عن الأخطاء الحرجة: ظروف زيادة السرعة وفشل الكشف عن اللهب.حماية تشغيل التوربينات وسلامة المعدات.

من الناحية الجهازية، فإنه يحتوي على معالج صغير، وحدات PROM متعددة لتخزين البرمجيات الثابتة،وزوج من الاتصالات الذكور المسلحة للاتصال الآمن مع لوحات القيادة الأخرى ̇إزالة يتطلب الحفاظ على لوحة ثابتة لتجنب الانحناءكما يتضمن دوائر متكاملة متخصصة: دوائر كشف اللهب TCEA ، الدائرة المتجاوزة للسرعة التوربينية ، ودوائر المزامنة التلقائية - جميعها تدعم وظائف مراقبة الأخطاء.الموصلات الرئيسية تشمل J7 (PD Core Power Distribution)، JK (TCEB Board Signals) ، JL (TCTG Board Trip Signals) ، JW (TCEB Flame Detection Signals) ، و JX1/JX2 (IONET المرتبطة بالسلسلة).في حين أن تكوين البرنامج يعتمد على Mark V Series standard I/O Configuration Editor.

الخصائص الرئيسية:

مراقبة سلامة التوربينات الحرجة:مكرسة للكشف عن حالات السرعة الزائدة واكتشاف الشعلة، وبدء إيقاف محركات التشغيل في الوقت المناسب لمنع تلف المعدات أو مخاطر السلامةإنها بمثابة خط الدفاع الأول، وضمان معالجة المخاطر قبل أن تتصاعد إلى فشل مكلف.

دوائر كشف الأخطاء المتخصصة:يدمج TCEA الكشف عن اللهب، وتوربين سرعة زائدة، ودوائر المزامنة التلقائية، كل مصممة لرصد معايير محددة عالية المخاطر وضمان استجابة الخطأ السريعة.هذه الدوائر تعمل معا لتغطية العديد من السيناريوهات الحرجة للسلامة.

 التصميم الآمن لمكونات المسامير:يسمح مكونات المسامير الذكور بالاتصال المشترك المستقر مع لوحات المحرك الأخرى ؛ إزالة المبادئ التوجيهية (حفاظ على استقرار اللوحة) لمنع الأضرار الجسدية أثناء الصيانة.هذا التصميم يوازن بين الاتصال القوي وسهولة الصيانة الآمنة.

أجهزة قابلة للتكوين ومكونات محمية:30 قفزة تسمح بالتخصيص للاحتياجات الخاصة بالتوربينات ؛ 3 مصابيح تحمي ضد التيار الزائد ، وتغطية PCB سميكة تحمي الأجهزة من الإجهاد البيئي أو التآكل.هذه الميزات تعزز القدرة على التكيف وتطيل عمر اللوحة.

واجهة الاتصال المستهدفة:العديد من الموصلات المخصصة (J7 ، JK ، JL ، JW ، JX1 / JX2) تتصل بمكونات Mark V الرئيسية (PD Core ، TCEB ، لوحات TCTG ، IONET) ، مما يتيح طاقة موثوقة ، إشارة ،ونقل أوامر الرحلة للاستجابة المنسقة للخطأهذا يضمن التعاون السلس بين نظام السلامة.
