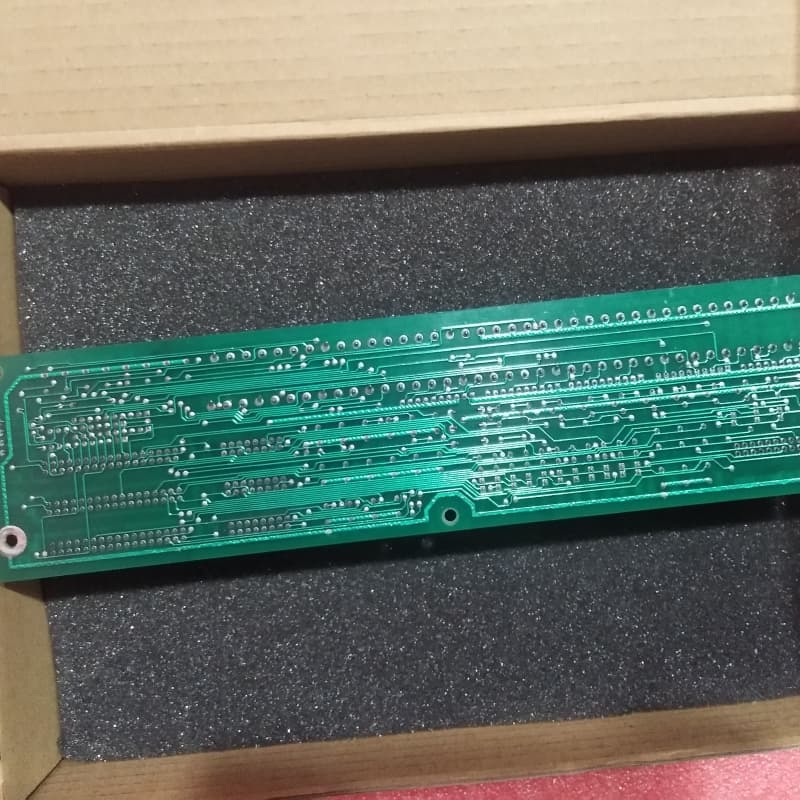

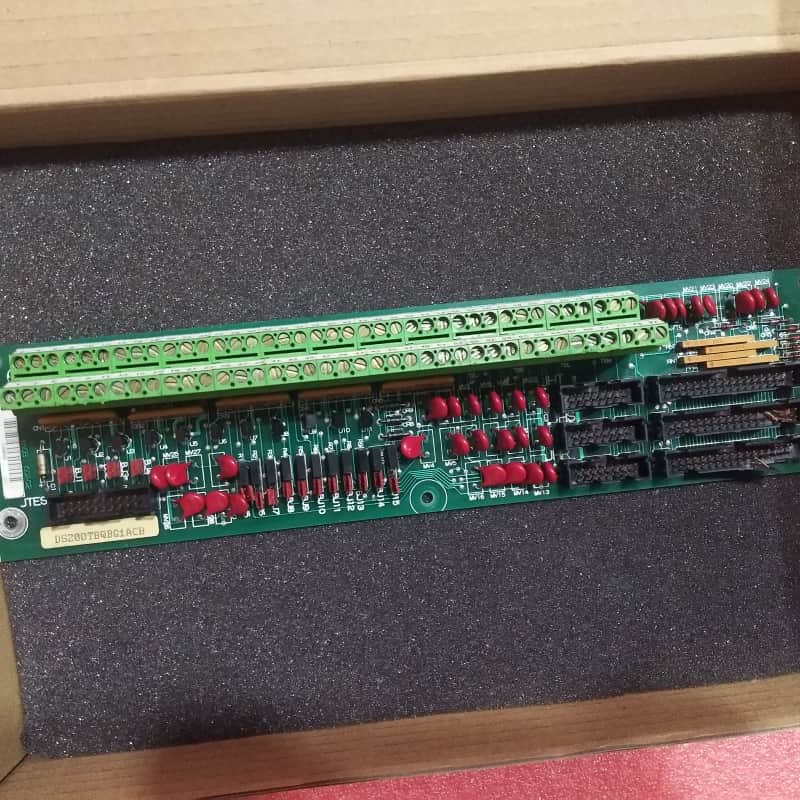

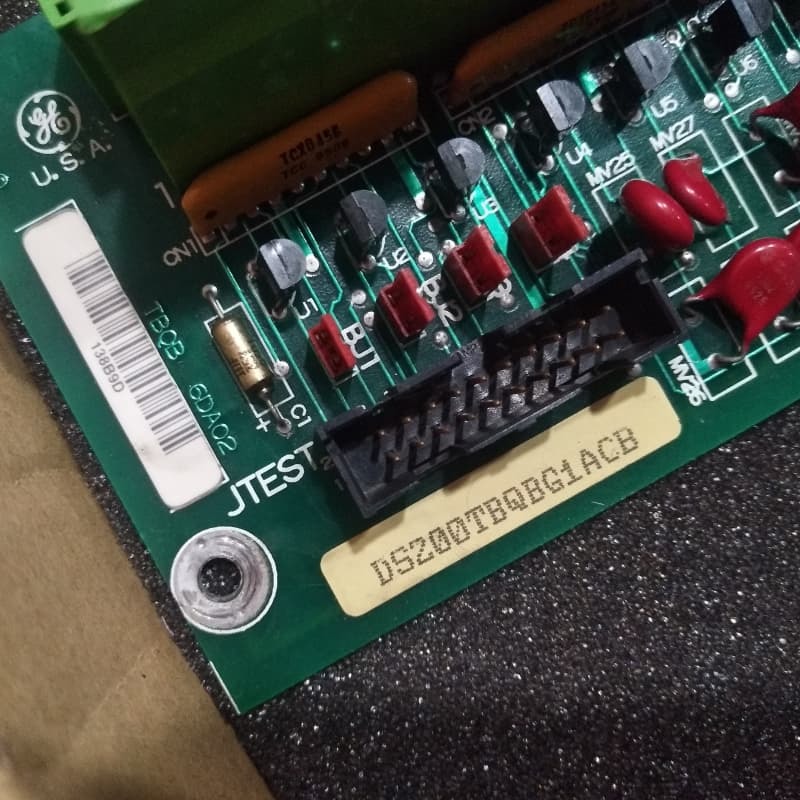

GE DS200TBQBG1ACB وحدة إنهاء المدخلات 330mm x 200mm

وحدة إيقاف المدخلات GE DS200TBQBG1ACB

تفاصيل المنتج:

شركة جنرال إلكترونيDS200TBQBG1ACBهي وحدة إدخال/إنهاء تشبيه مصممة حصراً لنظام تحكم توربينات GE Mark V، وهي سلسلة متقدمة ذات طلب كبير تستخدم لإدارة محركات توربينات الرياح والبخار والغاز.وواحدة من خطوط " جي إي مارك " الأخيرة لدمج تكنولوجيا تحكم " سبيدترونيك " المحتملة.

وتدور وظائفها الأساسية حول إدارة إشارة مركزية: فإنها تستقبل وتقوم بإرسال المدخلات الحرجة بما في ذلك إشارات الجهد لمراقبة المعلمات الكهربائية،إشارات الاهتزاز لمراقبة السلامة الميكانيكية، إشارات معدل النبض لتتبع تردد الأحداث، وإشارات الكشف عن توقف ضاغط للإنذار المسبق للسلامة. يتم دمجها بسلاسة مع لوحات TCQA و TCQC Mark V: في قلب R2،يتم توصيلها إلى لوحات TCQA / TCQC في R1 Core للتنسيق بين البيانات؛ في R3 الأساس، فإنه يربط إلى لوحات TCQA / TCQC المحلية لمعالجة الإشارات المحلية.

من حيث الأجهزة ، تحتوي الوحدة على كتلتين محطة مع 77 محطة لكل منها لربط أسلاك إشارة النحاس ، بالإضافة إلى 15 قفزة من نوع بيرغ ومزيج من الموصلات.القفزات تؤدي أدوار متخصصة: BJ1-BJ4 مروحة إشارات محول الضغط، BJ5-BJ7 تثبيت المقاومات الحمل لمحول الضغط، و BJ8-BJ15 تكوين المدخلات التناظرية.تحديد الطرف يسهل إعادة توصيل الأسلاك، إطلاق سراحهم من اللوحة القديمة، وتثبيت أطراف النحاس العارية إلى المطارات المطابقة على اللوحة الجديدة عن طريق المسامير.

الخصائص الرئيسية:
تحديد المواقع ذو النواة المزدوجة والتكامل بين النواة:تقع في R2 / R3 cores مع اتصالات مصممة خصيصًا للوحات TCQA / TCQC ✓ cross-core لR2 ، محلي لR3 ، مما يتيح كل من المراقبة المتنسقة بين الأنظمة ومعالجة الإشارات المحلية.

معالجة إشارات متعددة لسلامة التوربينات وأدائها:إدارة مجموعة متنوعة من المدخلات الحاسمة لمراقبة صحة التوربين، ومنع الفشل الميكانيكي، وضمان سلامة التشغيل.

تشكيل القفز المتخصص:15 قفزات من نوع بيرغ مع أدوار مخصصة معدات تحويل الضغط إشارة المروحة ، تركيب المقاومة الحمل ، إعداد المدخلات التناظرية تقدم تخصيص مستهدف لاحتياجات الاستشعار الخاصة بالتوربين.

الكتل النهائية ذات الكثافة العالية والتي تحمل علامة:تسهل كتلتان من 77 محطة مع معرفات رقمية للمحطة تتبع الأسلاك أثناء التثبيت / الاستبدال ، مما يقلل من أخطاء إعادة الاتصال.

تصميم موصلات قابلة للتوسع:يوفر موصلات JGS / T / JHS / T المحجوزة مرونة لتوسيعات النظام في المستقبل ، وتكييفها مع متطلبات تحكم التوربين المتطورة دون استبدال اللوحة الكاملة.
