وحدة إنهاء مدخل RTD بجهد 4-20 مللي أمبير من GE DS200TBCBG1AAA

تفاصيل المنتج:

GE DS200TBCBG1AAA هي وحدة إنهاء مدخل RTD بجهد 4-20 مللي أمبير مصممة لسلسلة Mark V من GE، وهي مكون رئيسي في أنظمة التحكم Speedtronic من GE المستخدمة في إعدادات التوربينات الصناعية والأتمتة. كوحدة إنهاء متخصصة، يتمثل دورها الأساسي في التفاعل مع مستشعرات RTD—الأجهزة التي تقيس درجة الحرارة عبر علاقة المقاومة—وإدارة إشارات حلقة التيار 4-20 مللي أمبير (المعيار الصناعي لنقل بيانات المستشعر). تقع في الموقع السابع من قلب Mark V، وهي بمثابة نقطة وصول لإشارات إدخال RTD و4-20 مللي أمبير، والتي يتم إرسالها بعد ذلك إلى TCCB في القلب. والجدير بالذكر أنها واحدة من ثلاث لوحات طرفية في أنظمة Mark V التي تقبل مدخلات طاقة إثارة معزولة بجهد 21 فولت تيار مستمر، وتوفر تكوين إشارة مرن: يمكن توصيل ثمانية من إشارات إدخالها بجهد 4-20 مللي أمبير عبر وصلات الأجهزة إلى 0-1 مللي أمبير، بينما تحدد الوصلات أيضًا ما إذا كانت المدخلات تعمل كإشارات جهد أو تيار.

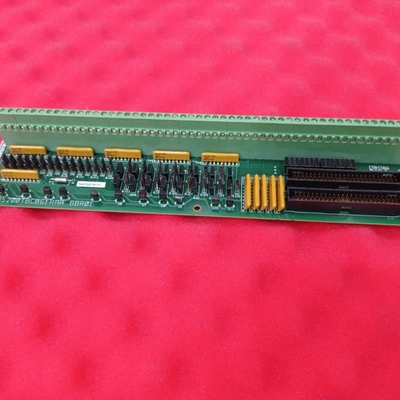

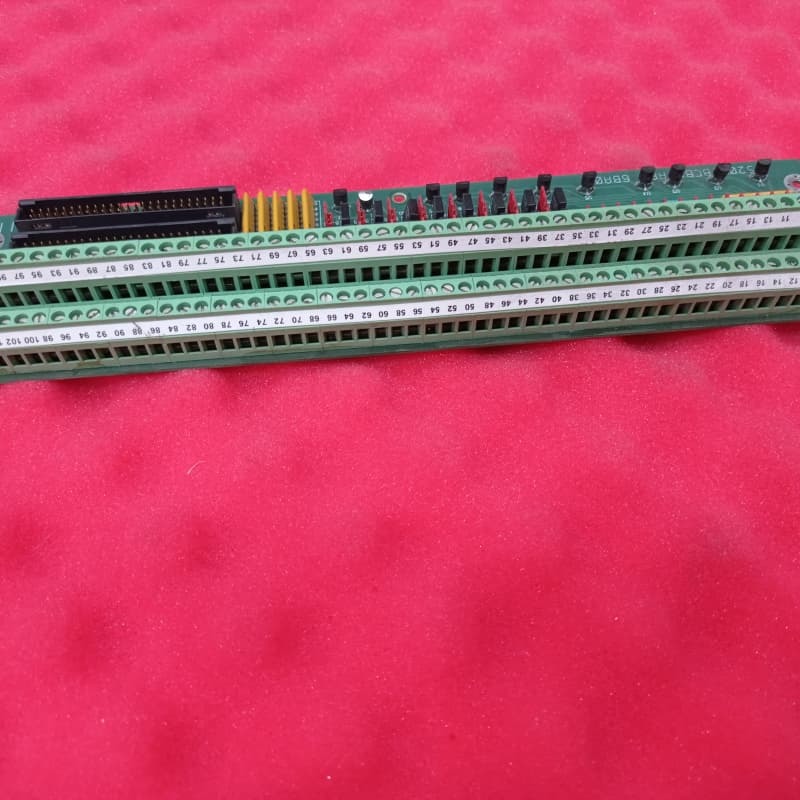

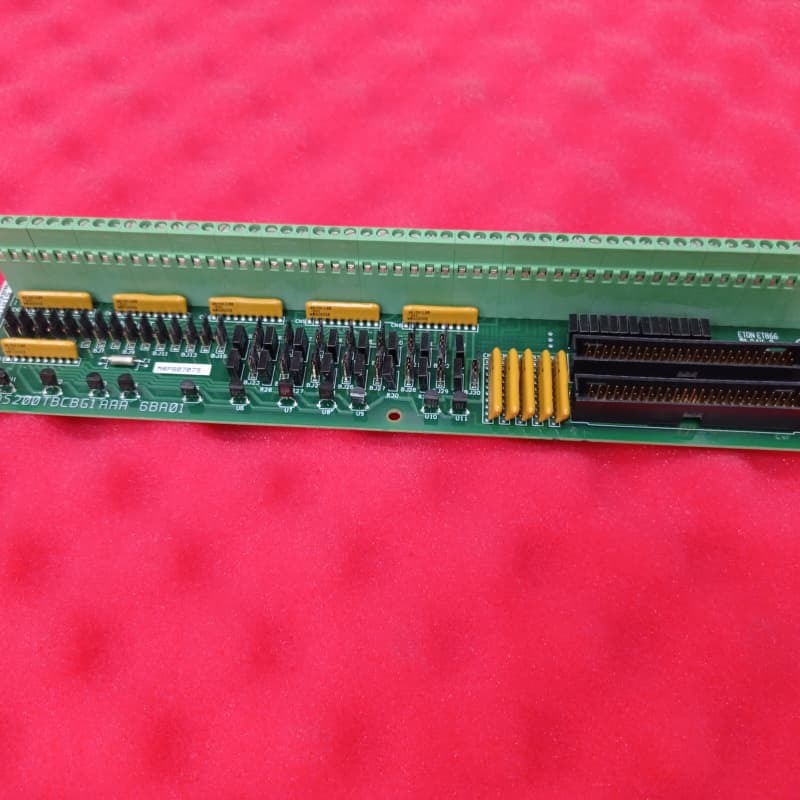

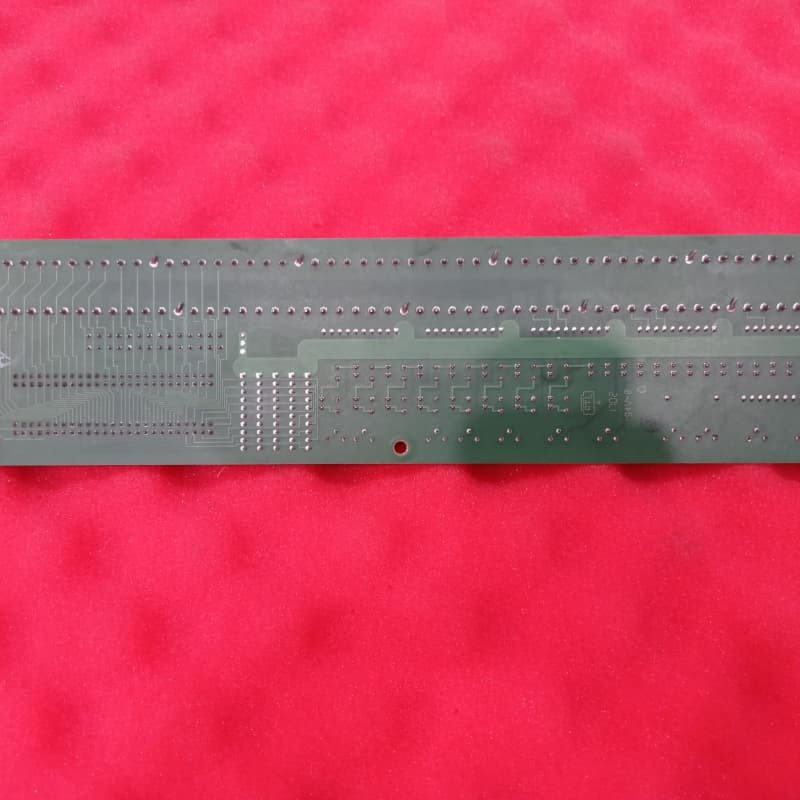

من الناحية المادية، الوحدة عبارة عن بطاقة تناظرية طويلة وضيقة تتميز بكتلة طرفية طويلة على طول حافة واحدة، وموصلات دبابيس رأسية، ومفاتيح وصلات، ومصفوفات شبكة مقاومة. يعتمد قمع الجهد والحد منه على مكونات سلسلة Mark V القياسية، بما في ذلك المكثفات والمقاومات والصمامات الثنائية والدوائر المتكاملة المتخصصة. يتم أيضًا ترميز التفاصيل الرئيسية حول أجهزتها ومواصفاتها في رقم منتجها: يؤكد “DS200” على تجميع Mark V العادي والتصنيع المحلي في الولايات المتحدة؛ “TBCB” هو الاختصار الوظيفي لدور وحدة الإنهاء الخاصة بها؛ يضعها “G1” في المجموعة 1 من Mark V مع طلاء واقي قياسي للوحة الدوائر المطبوعة؛ وتشير “AAA” اللاحقة إلى مراجعتين وظيفيتين من الفئة A ومراجعة عمل فني واحدة من الفئة A.

الميزات الرئيسية:
دعم الإشارة المزدوجة لدرجة الحرارة والاستشعار الصناعي: متخصصة في التعامل مع كل من إشارات درجة حرارة RTD وإشارات حلقة التيار 4-20 مللي أمبير—تغطي الاحتياجات الصناعية الأساسية للمراقبة الدقيقة لدرجة الحرارة ونقل بيانات المستشعر القياسية.

تكوين إشارة مرن عبر الوصلات: يتيح تخصيصين مهمين: 1) يمكن تبديل ثمانية مدخلات 4-20 مللي أمبير عبر الوصلات إلى 0-1 مللي أمبير لتتناسب مع متطلبات المستشعر منخفض التيار؛ 2) تبدل الوصلات المدخلات بين أوضاع الجهد والتيار، والتكيف مع واجهات المستشعر والنظام المتنوعة.

تكامل قلب Mark V: تقع في الموقع السابع من قلب Mark V، مع موصلات JHH/JII مخصصة لنقل الإشارة إلى لوحة TCCB—مما يضمن التكامل السلس في سلسلة إشارات نظام التحكم Speedtronic وتجنب فجوات التوافق.

توافق طاقة الإثارة المعزولة: واحدة من ثلاث لوحات طرفية Mark V التي تقبل مدخلات طاقة إثارة معزولة بجهد 21 فولت تيار مستمر—تحمي إشارات RTD والتيار الحساسة من التداخل الكهربائي وتضمن أداءً مستقرًا في البيئات الصناعية عالية الضوضاء.

حماية الجهد القياسية: تعتمد على مكونات سلسلة Mark V القياسية لقمع الجهد والحد منه—بما يتماشى مع مبادئ تصميم السلسلة القوية وتقليل مخاطر فشل المكونات.

تسمية الأجهزة الواضحة للصيانة: تتميز بكتلة طرفية طويلة، وموصلات دبابيس رأسية مميزة، ومفاتيح وصلات مُسماة—تبسيط الأسلاك واستكشاف الأخطاء وإصلاحها والاستبدال للفنيين المألوفين بأنظمة Mark V.
