GE DS200TBQAG1ABB RST لوحة المحطة العلامة التجارية V 330mm × 200mm

GE DS200TBQAG1ABB RST لوحة المحطة مارك V Ge التحكم في التوربين

تفاصيل المنتج:

شركة جنرال إلكترونيDS200TBQAG1ABBهي وحدة إيقاف المزدوج الحراري مصممة حصراً لنظام تحكم توربينات GE Mark V Series المخصص للتحكم في المحركات الآلية لتوربينات الرياح والبخار والغازوواحدة من خطوط منتجات GE Mark الأخيرة لدمج تكنولوجيا التحكم Speedtronic المحتملة براءة اختراع العلامة التجاريةوهو نسخة معدلة من الوحدة الأم DS200TBQAG1 الأصلية ، ويتضمن ثلاثة مراجعات رئيسية للمنتج --- تحسين موثوقية الإشارة ، وطول العمر للمكونات ، وتوافق النظام ،ويعمل كمركز حاسم لإدارة إشارات الطاقة الحرارية في إعدادات تحكم التوربين.

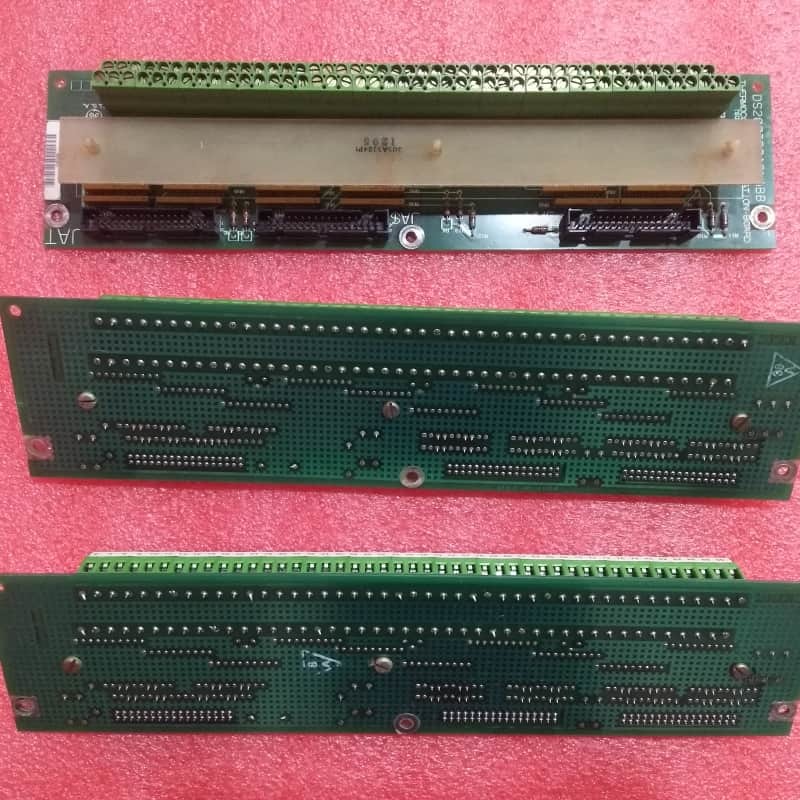

في جوهرها the board features two 90-pin terminal blocks—supporting a maximum of 180 signal lines for extensive thermocouple and cold junction signal routing—and three 20-pin connectors dedicated to interfacing with Mark V’s TCQA and TCCA Boards:

رابط JAR: ينقل إشارات الحرارة (قنوات 15) وإشارات التقاطع البارد إلى / من لوحات TCQA / TCCA ، مما يتيح مراقبة درجة حرارة مكونات التوربين الحرجة.

JAS Connector: يتعامل مع إشارات الحرارة (16~30 قناة) وإشارات التقاطع البارد ، مما يوسع تغطية استشعار درجة الحرارة لأنظمة التوربينات الأكبر.

رابط JAT: يدير إشارات الحرارة (31 ٪ 45 قناة) وإشارات التقاطع البارد ، مما يضمن إشرافًا حراريًا شاملًا لمنع الفشل المرتبط بالارتفاع في درجة الحرارة.

الخصائص الرئيسية:
التوافق مع التوربينات ذات الطاقة السريعةتم تحسينها لأنظمة مارك 5، مستفيدة من تقنية سبيدترونيك لضمان إدارة إشارة الحرارة الموثوقة للرياح، البخار، وتوربينات الغاز.

التوجيه الحراري ذو السعة العاليةكتلتان من أقراص الطرفية ذات 90 دبوسًا (180 خط إشارة إجمالي) وثلاثة مكونات مخصصة ذات 20 دبوسًا (JAR / JAS / JAT) تدعم 45 قناة حرارية + ،تمكين مراقبة شاملة لدرجة حرارة مكونات التوربينات.

دمج إشارة التقاطع البارد:توفر الموصلات المخصصة لإشارات التقاطع البارد بيانات حرارية دقيقة لتجنب الأخطاء في حسابات سلامة التوربينات وأدائها.

لا توجد أجهزة قابلة للتكوين:يفتقر إلى القفزات أو المكونات القابلة للتخصيص ، مما يقلل من وقت الإعداد ، ويقضي على مخاطر سوء التكوين ، ويضمن أداءً متسقًا عبر إعدادات Mark V متطابقة.

موثوقية الإرث:تم بناؤها وفقًا لمعايير الدرجة الصناعية من مارك V ، مع كتل محطة ودائرات متينة تتحمل بيئات التوربين القاسية ، مما يطيل عمر تركيبات مارك V الحالية.
