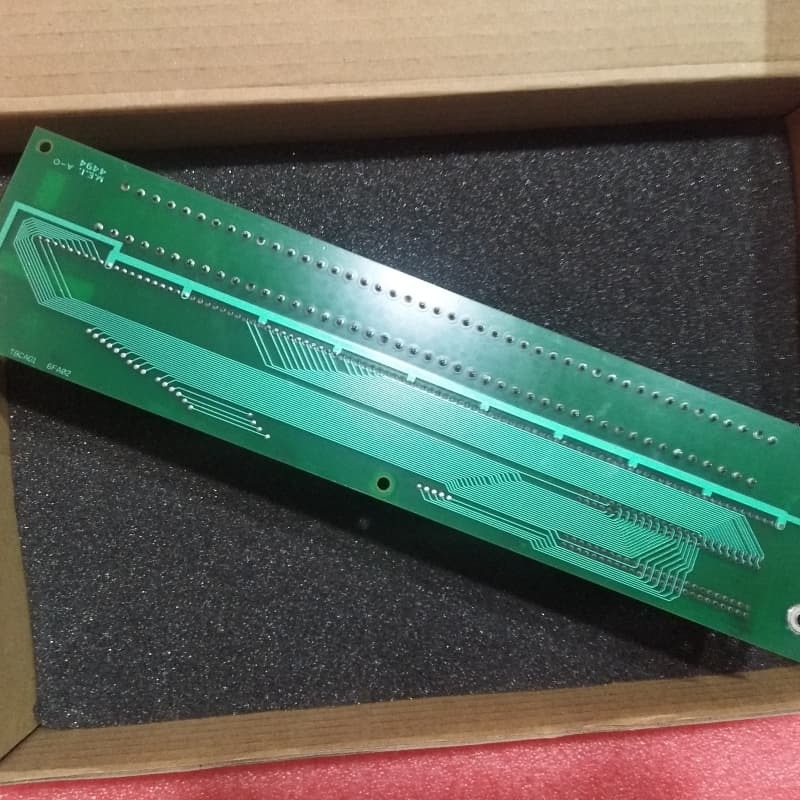

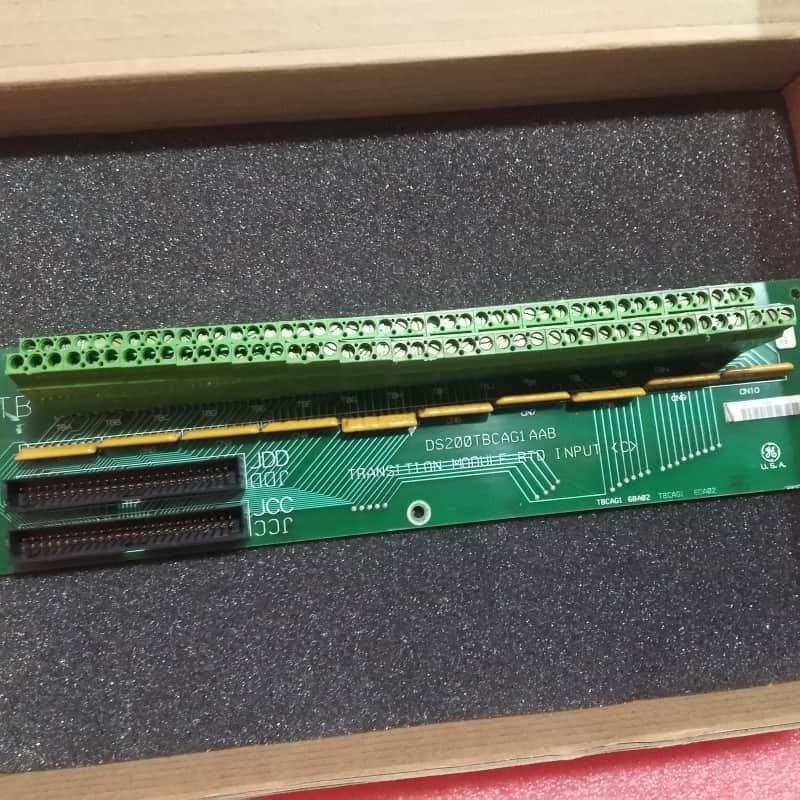

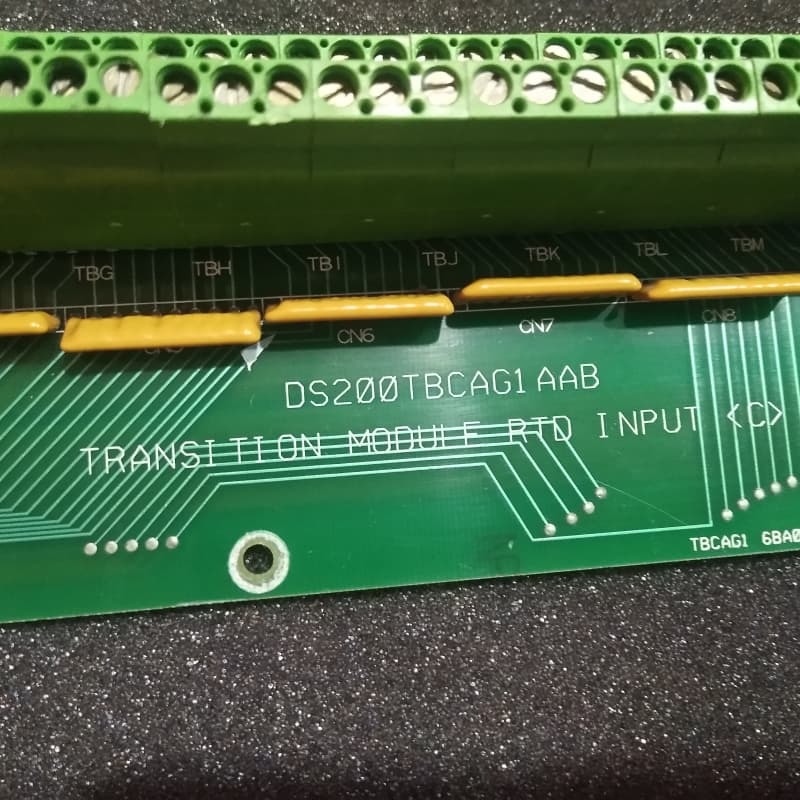

لوحة طرفية إدخال/إخراج تناظرية GE DS200TBCAG1AAB Mark V 330mm x 200mm

لوحة طرفية للإدخال/الإخراج التناظري GE DS200TBCAG1AAB Mark V Ge Turbine Control

تفاصيل المنتج:

GEDS200TBCAG1AAB هي لوحة طرفية للإدخال/الإخراج التناظري مصممة لنظام التحكم في التوربينات Mark V من GE—وهو نظام قوي واسع الاستخدام تم استبداله الآن بنماذج Mark VI/Mark Vie الأحدث، ولكنه متوفر في نوعين: ثلاثي التكرار “TMR” (مع وحدتي تحكم إضافيتين) وقناة واحدة Simplex. نسخة معدلة من اللوحة الأم الأصلية DS200TBCAG1، وهي بمثابة واجهة إدخال/إخراج حيوية، وتتميز بكتلتين من 90 طرفًا لسلك الإشارة وموصلين بـ 50 سنًا للربط بمكونات Mark V الأخرى—بما في ذلك موصلات JCC/JDD JCC من 1-15، JDD لإشارات R5 Core من 16-30.

تتكامل مع بنية الإدخال/الإخراج الخاصة بـ Mark V: تتضمن كل حزمة إدخال/إخراج لوحة معالج محلية ولوحة اكتساب بيانات متخصصة. يحتوي كل معالج إدخال/إخراج على مستشعر درجة حرارة؛ تؤدي درجات الحرارة المفرطة إلى تشغيل إنذارات التشخيص، مع تخزين درجة الحرارة في الوقت الفعلي ومنطق الإنذار في قاعدة البيانات لدعم إجراءات التحكم أو التنبيهات.

الميزات الرئيسية:
توافق Mark V ثنائي المتغيرات: مصممة بدقة لكل من متغيرات Mark V ثلاثية التكرار TMR وقناة واحدة Simplex، والتكيف مع احتياجات الموثوقية لإعدادات التوربينات الحرجة وغير الحرجة على حد سواء—مما يلغي الحاجة إلى لوحات طرفية خاصة بالمتغيرات وتبسيط إدارة المخزون للمشغلين الذين لديهم أساطيل Mark V مختلطة.

اتصال إدخال/إخراج عالي الكثافة ومتخصص: يضم كتلتين من 90 طرفًا وموصلين بـ 50 سنًا لتوجيه الإشارات الشامل، بالإضافة إلى موصلات JCC/JDD مخصصة لإشارات TCCA Board RTD—مما يضمن الإرسال المستمر والمنخفض التداخل لبيانات درجة الحرارة ودعم جميع احتياجات الإدخال/الإخراج التناظري لأنظمة التوربينات واسعة النطاق في لوحة واحدة.

لا يوجد أجهزة قابلة للتكوين للتشغيل الخالي من الأخطاء: تفتقر إلى الوصلات، أو مفاتيح DIP، أو المكونات المتحركة الأخرى، مما يزيل خطر التكوين الخاطئ والتآكل من التعديلات—وتوفر توافقًا “جاهزًا للاستخدام” مع بنيات الإدخال/الإخراج Mark V، مما يقلل من وقت استكشاف الأخطاء وإصلاحها، ويضمن أداءً ثابتًا عبر عمليات النشر.

تشخيصات الإدخال/الإخراج المتكاملة مع التنبيه الاستباقي: ترتبط بحزم الإدخال/الإخراج Mark V المجهزة بمستشعرات درجة حرارة عالية الدقة ومنطق إنذار في الوقت الفعلي—مما يؤدي إلى تشغيل التشخيصات للحرارة المفرطة، وتخزين البيانات في قاعدة بيانات النظام، وتمكين الصيانة الاستباقية أو تعديلات التحكم لمنع التوقف غير المخطط له.

الموثوقية القديمة للاستمرارية طويلة الأجل: كجزء من نظام Mark V المستخدم على نطاق واسع، تم تصميم اللوحة بمكونات من الدرجة الصناعية لتتناسب مع متانة النظام—مما يضمن التوافق طويل الأجل مع تركيبات Mark V الحالية وإطالة عمر البنية التحتية للتحكم في التوربينات الحيوية.
