لوحة واجهة الجهد العالي GE DS200SHVMG1AFE SCR، 330 مم × 200 مم

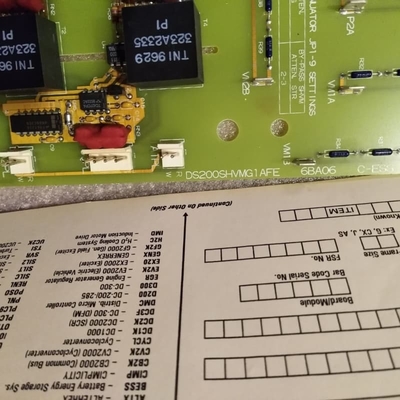

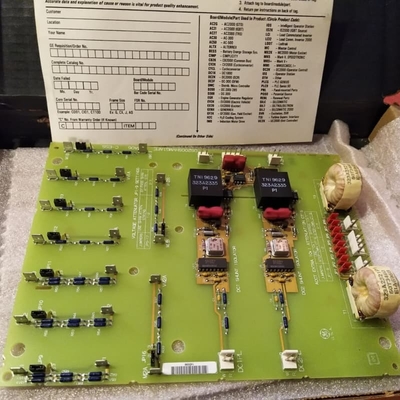

GE DS200SHVMG1AFE لوحة واجهة إطار M ذات الجهد العالي SCR

تفاصيل المنتج:

GE DS200SHVMG1AFE هي لوحة واجهة إطار M ذات الجهد العالي SCR مصممة لسلسلة GE EX2000 ونظام التحكم في التوربينات Mark V—أحد خطوط GE Mark النهائية التي تستخدم تقنية Speedtronic الحاصلة على براءة اختراع. تعمل كمتغير معدل للوحة الأم الأصلية DS200SHVMG1، وهي بمثابة واجهة حاسمة بين جسر SCR لمحرك الإطار M، ولوحات إمداد الطاقة DCFB/SDCI، وبطاقات توصيل الطاقة PCCA، ودعم أنظمة التحكم في محركات التوربينات الهوائية والبخارية والغازية.

تشمل وظائفها الأساسية تحويل إشارات التحويل إلى مخرجات تردد تفاضلي عبر دوائر مذبذب الجهد المتحكم فيه لعزل التحويل العائم الموجب/السالب DC، ثم إرسال هذه الإشارات إلى لوحات إمداد الطاقة/التوصيل. كما يوفر تخفيفًا قابلاً للتكوين: محولات تيار 10:1 قابلة للتحديد بواسطة وصلة عبور لتيارات خط التيار المتردد للتعامل مع التيارات التي تتجاوز 144 مللي أمبير؛ مخففات جهد الخط وسلاسل مقاومات جهد جسر DC.

تتضمن الأجهزة 17 وصلة عبور قابلة للتكوين، ومكونات تحد من الجهد، وطلاء PCB قائم على أولوية وظيفية. يتطلب التثبيت الانتظار حتى يتم تفريغ المكثفات لتجنب مخاطر الجهد؛ وهي حساسة للكهرباء الساكنة، ويتم شحنها في عبوات واقية من قبل موردين مثل AX. وهي تنتمي حصريًا إلى Mark V Group 1 وليست متوافقة مع الإصدارات الأساسية السابقة بسبب المراجعات. يقدم الموردون مثل WOC وحدات بديلة وإصلاحات وضمانات غير مستخدمة/إعادة بناء، مع دعم خبراء على مدار الساعة وطوال أيام الأسبوع.

الميزات الرئيسية:
التوافق مع النظام المزدوج: يعمل مع أنظمة التحكم في الإثارة EX2000 وأنظمة التحكم في التوربينات Mark V، والاستفادة من تقنية Speedtronic لتشغيل محرك التوربينات الموثوق به.

تحويل الإشارة والتخفيف: يحول إشارات التحويل إلى ترددات تفاضلية ويوفر تخفيف CT/الجهد القابل للتكوين، والتكيف مع احتياجات جهد وتيار خط التيار المتردد المتنوعة.

مرونة قابلة للتكوين بواسطة وصلة العبور: تمكن 17 وصلة عبور من التخصيص الدقيق لمتطلبات النظام، بتوجيه من كتيبات OEM.

السلامة والمتانة: مكونات تحد من الجهد وطلاء PCB يحمي الأجهزة؛ يضمن التصميم الحساس للكهرباء الساكنة ومتطلبات تفريغ المكثف التعامل/التركيب الآمن.دعم قديم:

مدعوم من قبل الموردين الذين يقدمون الاستبدال والإصلاح والدعم على مدار الساعة وطوال أيام الأسبوع، مما يطيل عمر أنظمة Mark V.DS200DTBBG1ABB
