بطاقة توزيع بوابة GE DS200FCGDH1BAA لمراقبة التوربينات Mark V

GE DS200FCGDH1BAA GATE التوزيع وبطاقة الحالة

تفاصيل المنتج:

الجيرDS200FCGDH1BAAهي بطاقة توزيع البوابة وبطاقة الحالة المصممة لسلسلة LCI من GE وأنظمة التحكم في التوربينات Speedtronic Mark. بصفتها لوحة واجهة حرجة ، فإنه يدير جسورًا 6 نبضًا غير مراقبة من خلال الطور من خلال استلام بيانات إطلاق SCR من DS200DSPC ، وتوزيع إشارات البوابات الدقيقة ، ومراقبة خلية الخلية ، ومعالجة ملاحظات الجسر ، وإرسال التشخيص عبر الطائرة الخلفية VME.

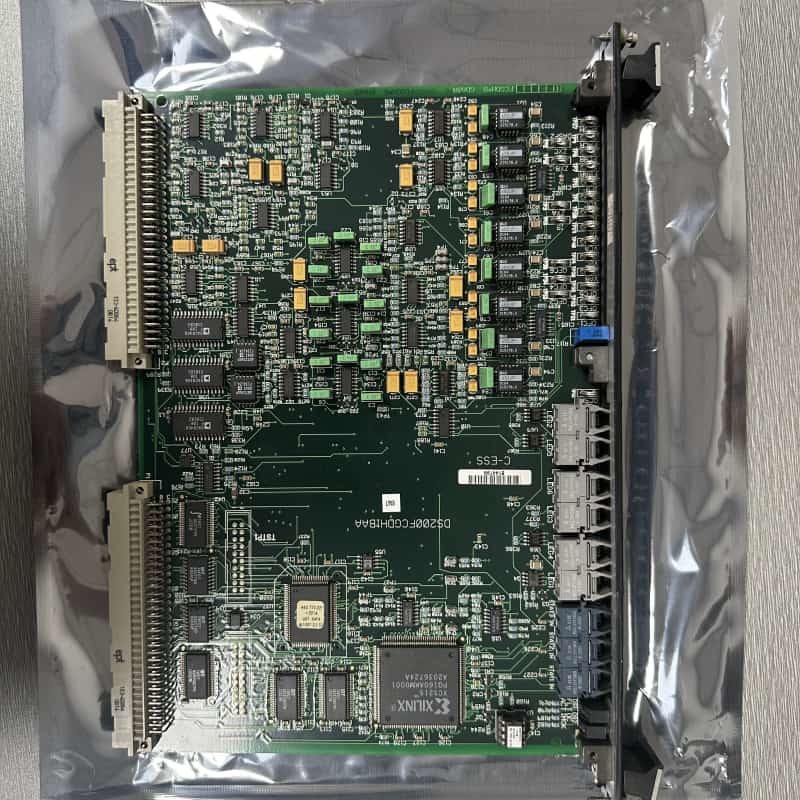

جسديًا ، يتبع معيار 6U VME ، ويتميز ببنية من ست طبقات مع SMDs على الوجهين ، وتتصاعد في رفوف VME إلى جانب DSPC للاتصالات المنخفضة الكلية. ويشمل لوحة Faceplate الأمامية ، واثنين من الموصلات الذكور الخلفية ، ومكونات رئيسية مثل Xilinx FPGA. تقوم إعادة تعيين النظام بتهيئة السجلات إلى الحالات الافتراضية ، بينما تؤكد نبضات القلب أن العملية - تعطيل الفعل على البوابات ويتطلب إعادة تعيين ثابت.

الميزات الرئيسية:
LCI & Mark V Integration:مصممة لأنظمة LCI و MARK V توربينات ، وربط بيانات DSPC بعمليات سد ودعم تحويل طاقة التوربينات الحرجة.

التحكم الدقيق للجسر:يوزع إشارات الألياف البصرية على ست سلاسل خلايا من خلال سجل قناع إطلاق النار ومعالجة التغذية المرتدة ، مما يضمن تشغيل جسر 6 نهر.

التشخيص والسلامة المدمجة:ينقل التشخيصات عبر لوحة VME. نبضات القلب "imok" LED وتعطيل البوابات تعزيز موثوقية النظام ومنع الضرر.

تصميم VME-Standard:6U VME حجم وتوافق الحامل مع DSPC تقليل الكمون ، وتبسيط الاتصالات في إعدادات التحكم الصناعي.

الأجهزة المهيكلة:الدوائر SMD ذات المكون من ست طبقات ، Xilinx FPGA ، ولوحة الوجه الأمامية تعمل على تحسين المساحة وتمكين المراقبة/التثبيت السهلة.
