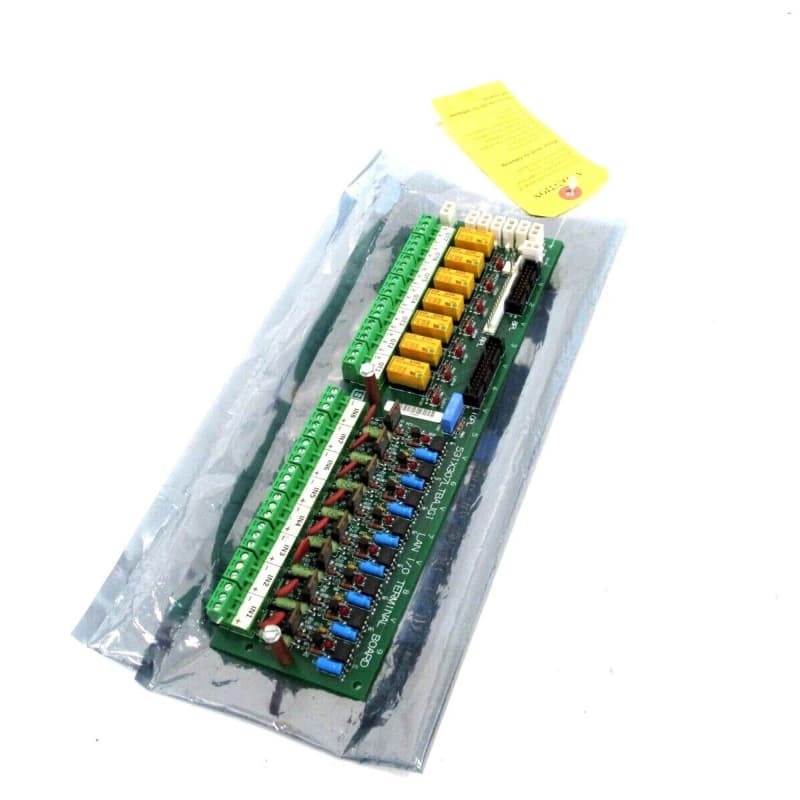

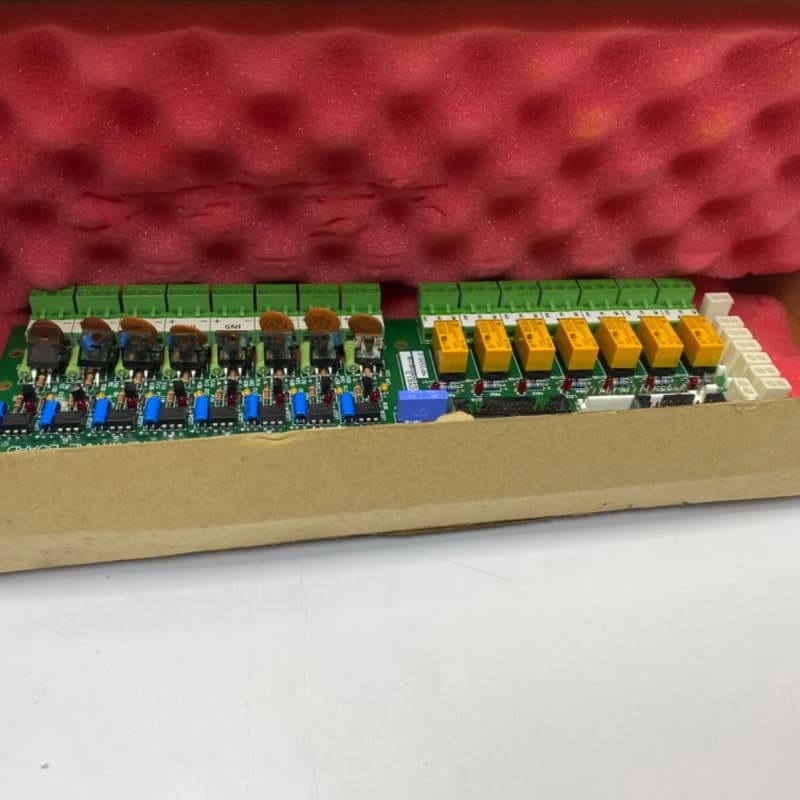

بطاقة طرفية إدخال/إخراج شبكة محلية GE 531X307LTBAJG1، 100 مم × 200 مم

GE 531X307LTBAJG1 هي بطاقة طرفية إدخال/إخراج شبكة LAN جزء من سلسلة لوحات الاستبدال 531X من GE، مصممة للتركيب في خزائن القيادة/المحرك للعمل كواجهة بين أجهزة التحكم والمعدات الخارجية. تقوم بتوزيع إشارات شبكة LAN وتسهيل اتصالات الإدخال/الإخراج بين اللوحة الطرفية LTB و NTB/3TB ولوحة التحكم في القيادة.

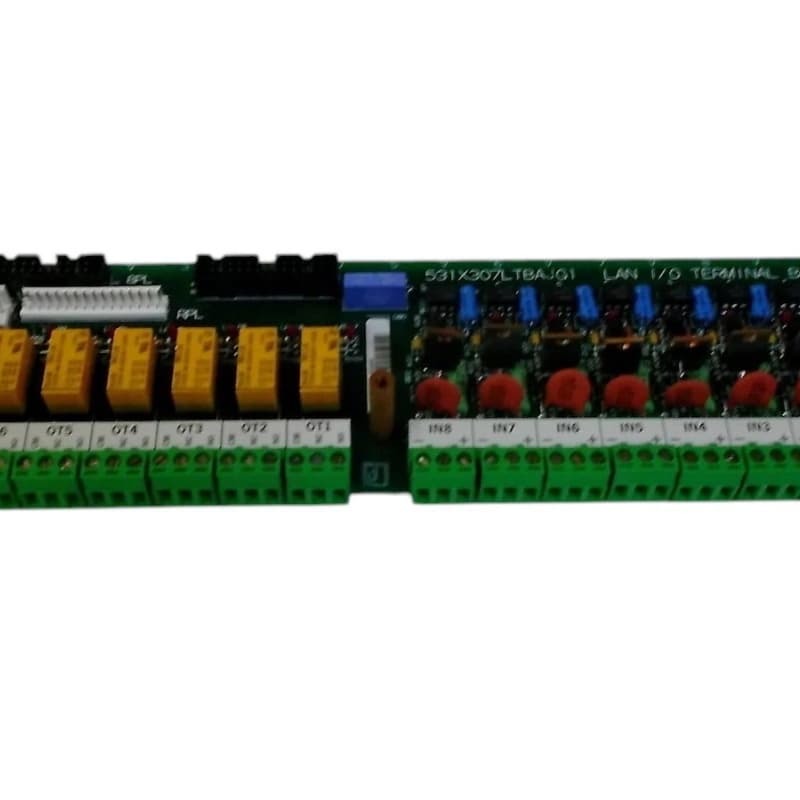

بصفتها مراجعة G1، فإنها تتميز بثمانية مقابس إدخال تحكم قابلة للتكوين بجهد 24 فولت تيار مستمر مرتبطة بحافلة 8PL، بالإضافة إلى ثماني مجموعات طرفية إدخال تقبل 24–240 فولت تيار متردد/تيار مستمر؛ تفتقر مراجعات G2 إلى هذه المقابس وتدعم فقط مدخلات التيار المستمر. تتضمن مخرجاتها سبعة جهات اتصال ترحيل من النوع C ذات الجهد/التيار المنخفض (OT1–OT7) وتوصيلات تجريبية لسبعة مرحلات ذات جهد/تيار مرتفع. تحتوي على 15 مصباح LED: LED1–LED8 لحالة الإدخال، LED17–LED23 لتنشيط الترحيل؛ ونوعان من الموصلات: كابلات الشريط PL للإدخال/الإخراج/الطاقة الداخلية وأسلاك TB فردية للأجهزة الداخلية/الخارجية.

الميزات الرئيسية
توافق المراجعة المزدوجة ومرونة الإدخال: توفر مراجعة G1 ثمانية مقابس إدخال قابلة للتكوين بجهد 24 فولت تيار مستمر (CI1PL–CI8PL) وأطراف إدخال 24–240 فولت تيار متردد/تيار مستمر، بينما تتيح كل من G1/G2 نقل إشارة الإدخال/الإخراج بسلاسة عبر حافلة 8PL إلى لوحات التحكم NTB/drive.

طبقات إخراج الترحيل المزدوجة: يوفر سبعة جهات اتصال ترحيل من النوع C ذات الجهد/التيار المنخفض للتبديل الأساسي والتوصيلات التجريبية لسبعة مرحلات ذات جهد/تيار مرتفع، مما يدعم احتياجات التحكم المتنوعة في الأجهزة الخارجية.

مراقبة الحالة الواضحة: توفر 15 مصباح LED رؤية في الوقت الفعلي—8 لتنشيط دائرة الإدخال (IN1–IN8) و 7 لحالة الترحيل (RX1–RX7)—مما يبسط استكشاف الأخطاء وإصلاحها والفحوصات التشغيلية.

الاتصال المنظم: تتعامل موصلات PL مع الإدخال/الإخراج/الطاقة الداخلية، بينما تربط موصلات TB بالأجهزة الداخلية/الخارجية، مما يضمن أسلاكًا منظمة وموثوقة وتقليل مخاطر تداخل الإشارات.

توزيع إشارة شبكة LAN: يعمل كمركز يدعم شبكة LAN، مما يسهل الاتصال بين أجهزة التحكم والأجهزة الطرفية، وهو أمر بالغ الأهمية لتشغيل نظام القيادة/المحرك المتكامل.
