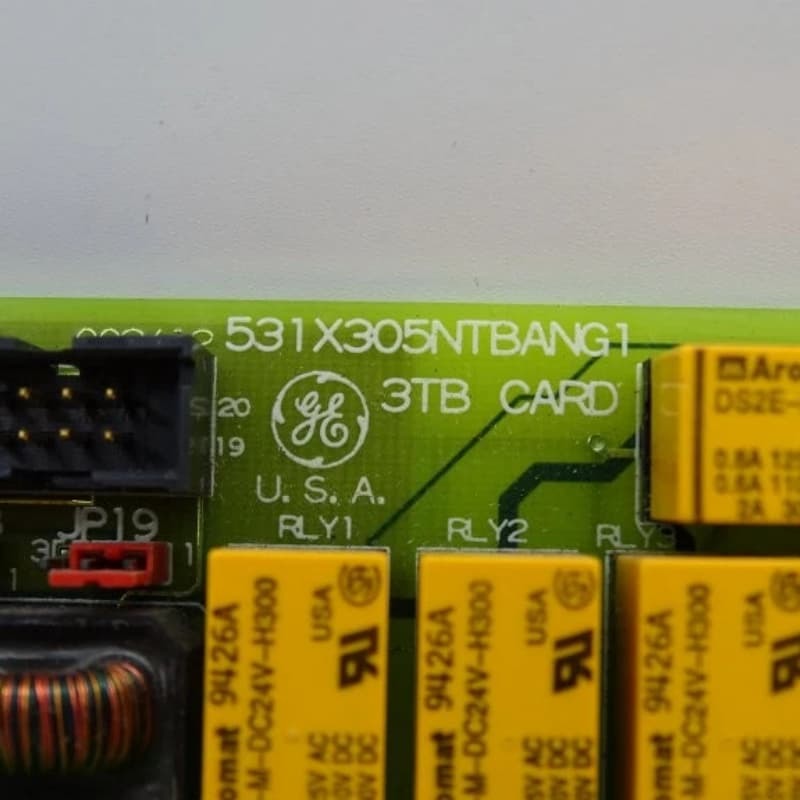

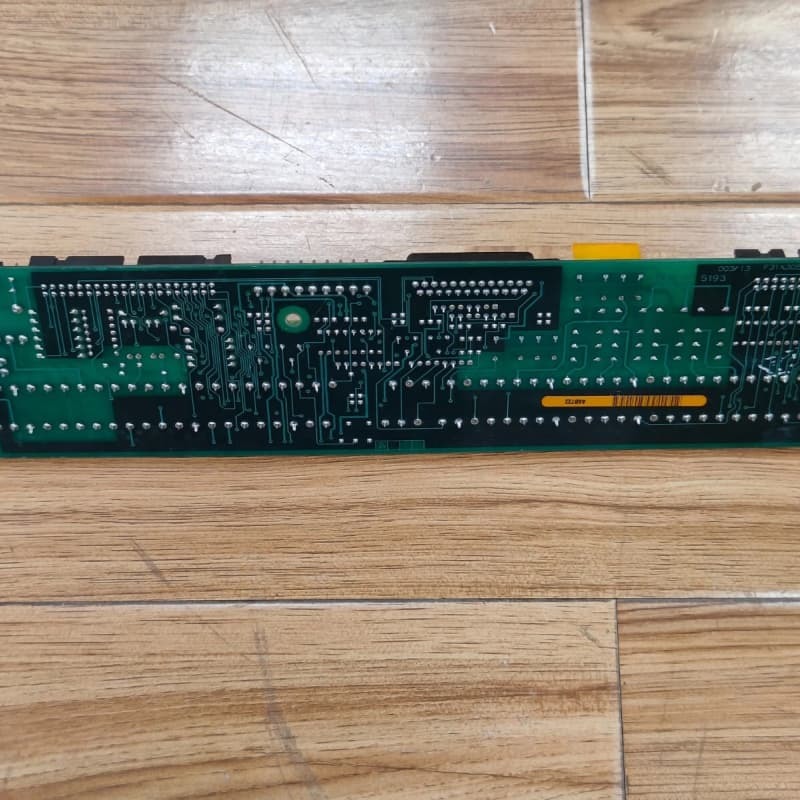

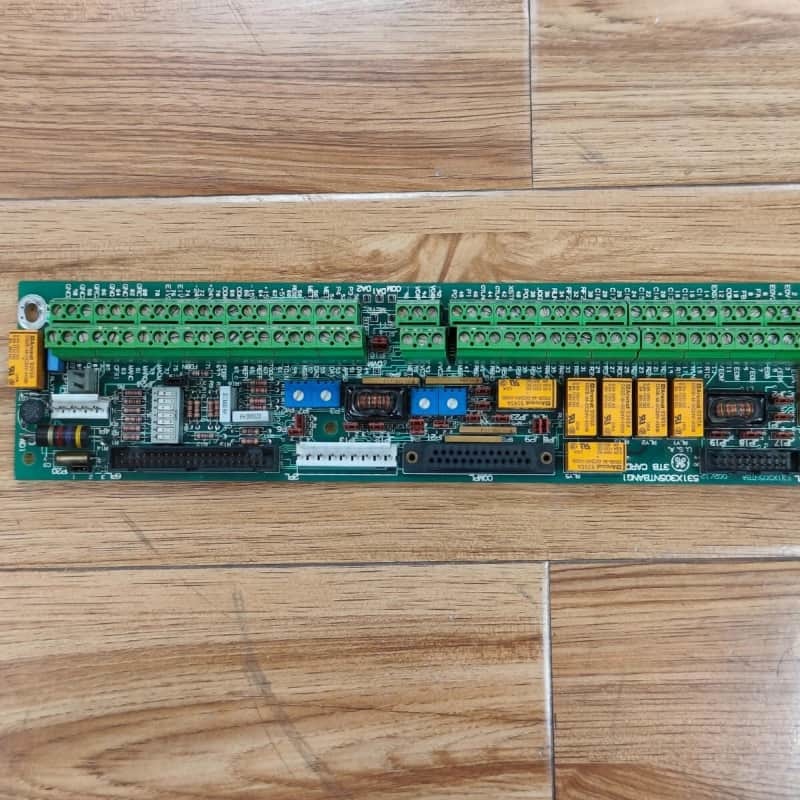

لوحة طرفية GE 531X305NTBANG1، ‏100 مم × 200 مم × 330 مم

GE 531X305NTBANG1 هي لوحة طرفية NTB/3TB تنتمي إلى سلسلة GE 531X من لوحات محرك/محفز الاستبدال، المصممة خصيصًا لنظام الإثارة EX2000، المتوافقة مع وحدات المعالجة المركزية الرئيسية وبطاقات اتصالات الشبكة المحلية ووحدات المبرمجين بلوحات المفاتيح/الشاشات. دورها الأساسي هو العمل كواجهة بين النواة التحكم EX2000 والأجهزة الخارجية، مما يتيح وظائف متنوعة: توفير إمدادات طاقة منظمة وغير منظمة، وتكوين مشفرات 5 فولت/15 فولت عبر وصلات العبور المدمجة، وتقديم سبعة مخرجات ترحيل من النوع A/النوع C، بتصنيف تلامس 120 فولت تيار متردد.

كما أنه يدعم مقياس الإدخال/الإخراج التناظري منخفض المستوى عبر أربعة مقاييس جهد، ويتميز بمنفذ تسلسلي RS-232C، ومخرجات رقمية إلى تناظرية للاختبار، ومدخلات VCO تناظرية مساعدة. يتطلب التثبيت اتباع معلمات GE لتجنب التلف؛ يتم شحنه في عبوة مضادة للكهرباء الساكنة ويتضمن دوائر معزولة/غير معزولة لمدخلات اتصالات المحفز.

الميزات الرئيسية
مخرج طاقة مزدوج: يوفر كلاً من الطاقة المنظمة (5 فولت تيار مستمر، 15 فولت تيار مستمر) وغير المنظمة (24 فولت تيار مستمر، 125 فولت تيار متردد)، مما يلبي احتياجات الجهد المتنوعة للأجهزة الخارجية في أنظمة الإثارة.

التحكم المرن في المشفرات والترحيل: تقوم وصلات العبور المدمجة بتكوين مشفرات 5 فولت/15 فولت، بينما تتيح سبعة مرحلات من النوع A/النوع C (ملامسات 120 فولت تيار متردد) التبديل الموثوق به للدائرة الخارجية.

ضبط الإشارة التناظرية: تسمح أربعة مقاييس جهد بتوسيع نطاق دقيق للإدخال/الإخراج التناظري منخفض المستوى، مما يضمن التوافق مع متطلبات الإشارة المتغيرة للأجهزة المتصلة.

تكامل EX2000: مصمم لنظام الإثارة EX2000، ويدعم مدخلات اتصالات المحفز المعزولة/غير المعزولة والعمل مع المكونات الأساسية (وحدة المعالجة المركزية، وبطاقات الشبكة المحلية، ووحدات المبرمج).

أدوات الاتصال والاختبار: يتضمن منفذًا تسلسليًا RS-232C لنقل البيانات، بالإضافة إلى مخرجات D/A ومدخلات VCO مساعدة لتسهيل اختبار النظام والمعايرة.
