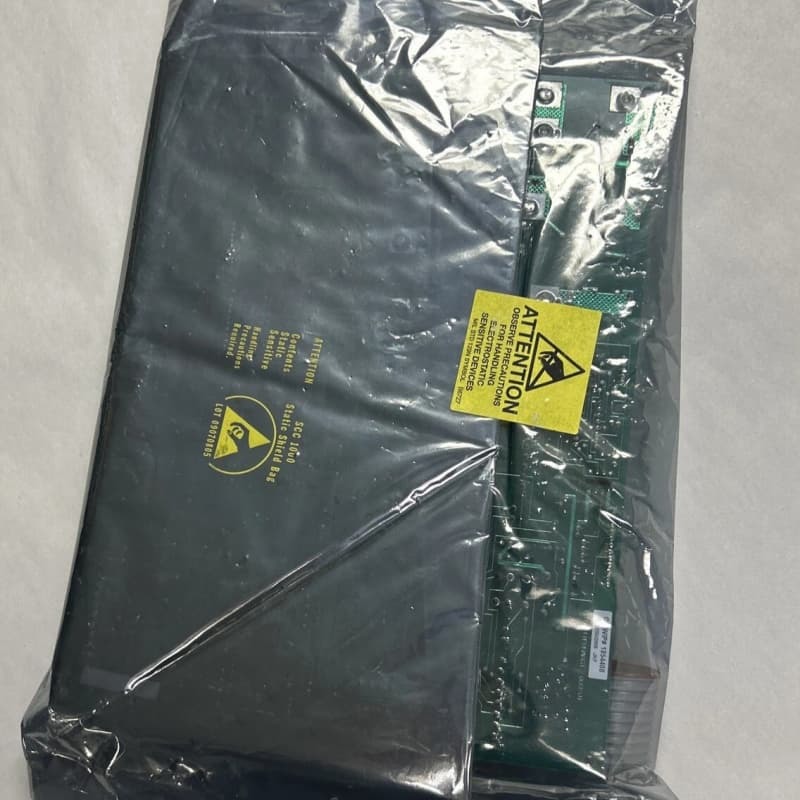

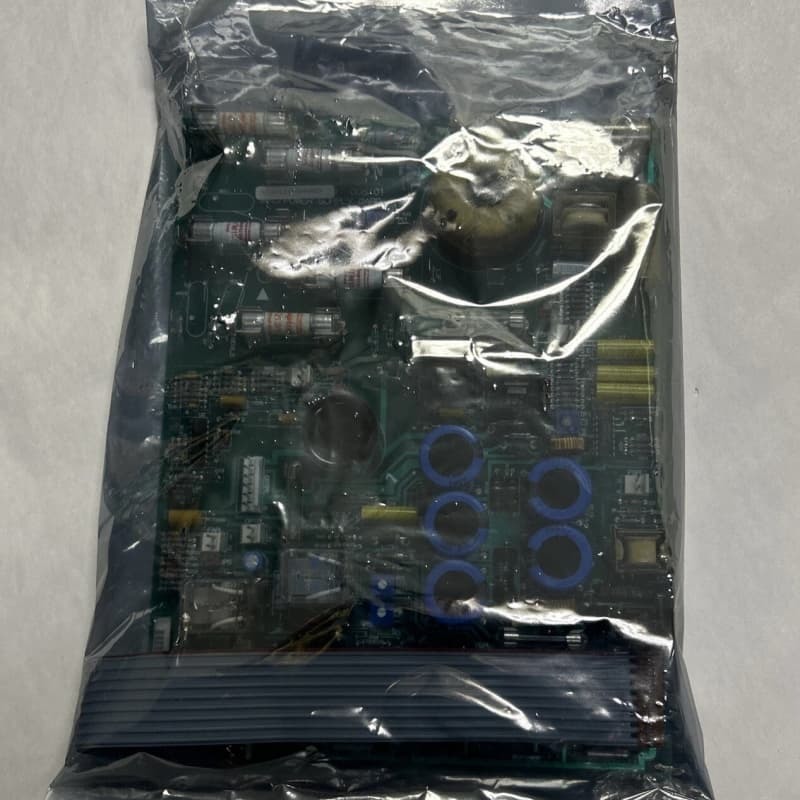

GE 531X111PSHARG3 لوحة تحكم المحرك 100mm x 200mm x 330mm

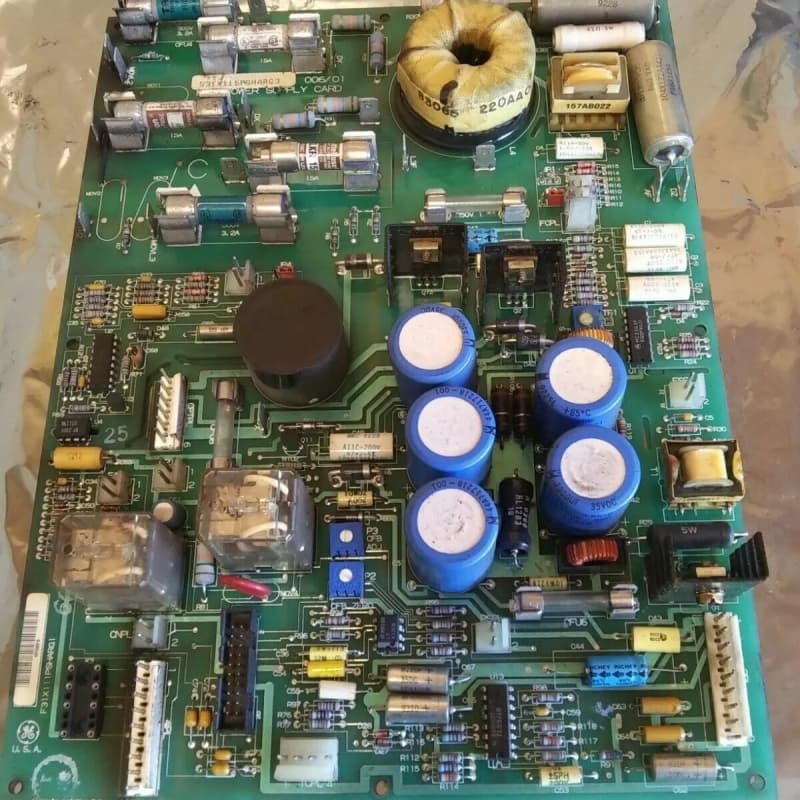

GE531X111PSHARG3هي لوحة تحكم في مجال المحرك وإمداد الطاقة مصممة لنظام الإثارة EX2000 من GE وهي جزء من سلسلة لوحات الاستبدال 531X. بصفتها مراجعة G3، فإنها تختلف عن الإصدارات السابقة من خلال وجود MOVs خارجية لخطوط التيار المتردد وهي مصممة لتشغيل محركات الأقراص الصناعية وإلكترونيات مجال المحرك. يبلغ قياسها 4 سم × 24 سم × 29.2 سم ووزنها 0.58 كجم، وهي تولد ثلاثة مصادر طاقة تيار مستمر منظمة ضرورية لتشغيل محرك الأقراص وتدمج محول نبضي لتزويد دائرة مجال المحرك.

وهي تدعم المثيرات الخارجية وتتضمن ثلاثة مرحلات مدمجة للتحكم في الجهاز، بالإضافة إلى ثلاثة مقاييس جهد لتعيير ردود فعل/دوائر التيار وخمسة وصلات قابلة للبرمجة لضبط إشارات ردود الفعل/التيار. يتطلب التثبيت أفرادًا مدربين لاتباع إرشادات GE لتجنب التلف؛ قدمت GE في الأصل الدعم الفني، وهي متوافقة مع محركات الأقراص والمثيرات التي طورتها GE.

وظائف مزدوجة: تعمل كمصدر طاقة (مخرجات 5/15/24 فولت تيار مستمر) ووحدة تحكم في مجال المحرك، وتدمج محول نبضي لتشغيل دائرة مجال المحرك—مما يلغي الحاجة إلى مكونات منفصلة.

سمة مراجعة G3: MOVs لخط التيار المتردد خارجية، وهو تصميم خاص بـ G3، مما يؤدي إلى تحسين المساحة المدمجة وربما تبسيط صيانة مكونات الحماية من الاندفاع.

عناصر تحكم قابلة للتكوين: تتيح ثلاثة مقاييس جهد معايرة دقيقة لردود فعل/دوائر التيار، بينما تضبط خمسة وصلات قابلة للبرمجة إشارات ردود الفعل/التيار، والتكيف مع متطلبات محرك الأقراص المتنوعة.

مرحلات تحكم موثوقة: توفر المرحلات K1 (RUN) و K2 (MAX) و K3 (FAULT) المدمجة تحكمًا واضحًا ومخصصًا لحالات تشغيل محرك الأقراص، مما يعزز سلامة النظام والمراقبة.
