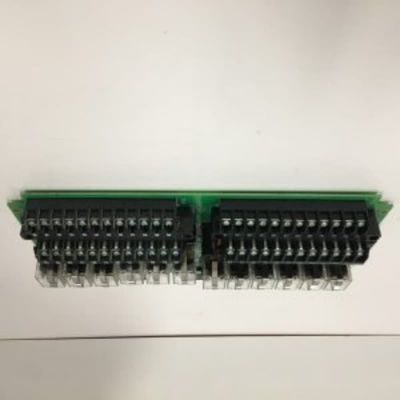

GE IS200TTURH1CCC لوحة توربينات المحطة 330mm x 200mm

GE IS200TTURH1CCC هي لوحة طرفية توربينية مصممة خصيصًا لنظام التحكم في التوربينات Mark VIe من GE - وهو نظام بيئي مصمم خصيصًا لإدارة والتحكم في توربينات الرياح والغاز والبخار. بصفتها واحدة من أحدث سلسلة GE Mark التي تدمج تقنية التحكم Speedtronic الحاصلة على براءة اختراع، تحتفظ سلسلة Mark VIe بقيمتها في التشغيل الآلي الصناعي، على الرغم من أن GE لم تعد تدعمها، مما يجعل أجزاء مثل IS200TTURH1CCC نادرة. تحتفظ AX Control بمخزون من هذه اللوحة كوحدات مجددة أو فائضة جديدة لتلبية طلب السوق.

من الناحية الوظيفية، تتفاعل IS200TTURH1CCC مع لوحة PCB للحماية الأولية للتوربينات (VTUR) وتتحكم في لوحة المحطة الطرفية للرحلة الأولية عبر حزم PTUR، مما يدعم تطبيقات Simplex و TMR - وهي تطبيقات بالغة الأهمية لتحمل الأخطاء في التحكم في التوربينات.

من الناحية المادية، تتميز اللوحة بثلاثة منافذ أنثوية ذات 37 سنًا، وثلاثة موصلات ذكر ذات 37 سنًا لتوصيل لوحة TRPG، وشريطين طرفيين. وهي تشتمل أيضًا على مقبسين خضراء بثلاثة سنون، ومقبس أبيض بأربعة سنون، وثقوب طرفية سفلية معززة، وفتحات تثبيت علوية، وثقوب مثقوبة في المصنع. تشتمل المكونات الداخلية على محولين كبيرين، وثمانية أجزاء دائرية حمراء، والعديد من الثنائيات والمقاومات والمكثفات. يلزم التعامل مع المواد المضادة للكهرباء الساكنة لمنع التلف، وتتوفر إرشادات مفصلة في GEI-100575.

الميزات الرئيسية
تكامل Mark VIe و Speedtronic: مصممة خصيصًا لسلسلة Mark VIe، مما يضمن التوافق مع أنظمة التحكم في توربينات الرياح/الغاز/البخار والاستفادة من الموثوقية القديمة.

وظيفة حماية التوربينات: تتفاعل مع VTUR وتتحكم في TRPG عبر حزم PTUR، مما يدعم إعدادات Simplex و TMR لتعزيز تحمل الأخطاء في عمليات التوربينات الحرجة.

تصميم أجهزة قوي: مزودة بمنافذ/موصلات ذات 37 سنًا لربط TRPG، وشرائط طرفية مزدوجة، ومقابس مخصصة؛ المكونات الداخلية منظمة من أجل المتانة الصناعية.

طلاء متوافق: تتميز بطلاء PCB متوافق، مما يعزز مقاومة الرطوبة والغبار والتآكل - وهو أمر ضروري لبيئات منشآت التوربينات القاسية.

متطلبات مضادة للكهرباء الساكنة: تتطلب التعامل مع المواد المضادة للكهرباء الساكنة لحماية الدوائر الحساسة من الصدمات الثابتة، والحفاظ على وظائف اللوحة أثناء التركيب والصيانة.
