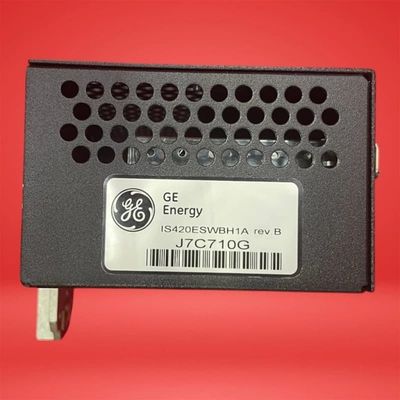

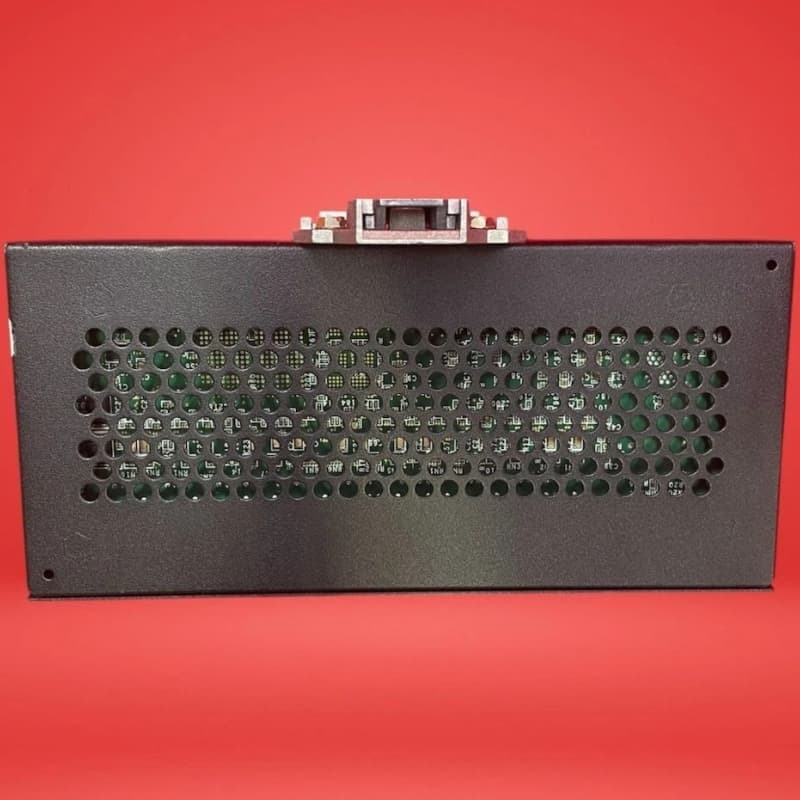

مفتاح إيثرنت GE IS420ESWBH1A بـ 16 منفذًا، 330 مم، Mark VIe

GE IS420ESWBH1A هو مفتاح إيثرنت IONet بـ 16 منفذًا ينتمي إلى سلسلة Mark VIe، مصمم لأنظمة التحكم الموزعة من GE. باعتباره الإصدار الثاني من الأجهزة لمفتاح IONet وجزءًا من مجموعة مفاتيح إيثرنت الصناعية ESWA/ESWB من GE، فإنه يوفر الأداء المطلوب للتحكم الصناعي في الوقت الفعلي، مما يضمن اتصالات موثوقة بين وحدات التحكم ووحدات الإدخال/الإخراج في الأنظمة الهامة مثل التحكم في التوربينات.

يتميز بـ 16 منفذًا نحاسيًا RJ45 100/100Base-TX ومنفذ ألياف متعدد الأوضاع 100Base-FX واحد، وهو يختلف عن طرازات ESWB الأخرى بشكل أساسي في تكوين منفذ الألياف الخاص به. متعدد الاستخدامات في التركيب، وهو يدعم التوجهات المتوازية أو العمودية ويمكن تثبيته عبر سكة DIN أو لوحة التثبيت.

متوافق مع شبكات إيثرنت، ويتكامل مع ما يصل إلى ثلاث شبكات، مما يطابق تكرار وحدة التحكم. مصنف على أنه "نشط" في دليل GEI-100869 الخاص بـ GE، وهو يعمل بسلاسة مع وحدات الإدخال/الإخراج الموزعة من Mark VIe، مما يسهل تدفق البيانات بين المستشعرات ووحدات التحكم ومكونات الإدخال/الإخراج.

الميزات الرئيسية
تكوين المنفذ: 16 منفذًا نحاسيًا 10/100Base-TX ومنفذ ألياف متعدد الأوضاع 100Base-FX واحد، مما يتيح اتصالاً مرنًا لشبكات التحكم الصناعي. تصميم منفذ الألياف يميزه عن طرازات ESWB الأخرى.

تعدد استخدامات التركيب: يدعم التوجهات المتوازية/العمودية وتركيب سكة DIN/اللوحة، والتكيف مع تخطيطات الخزائن المتنوعة في البيئات الصناعية.

دعم التكرار: يتكامل مع ما يصل إلى ثلاث شبكات، بما يتماشى مع تكرار وحدة التحكم (مزدوج، بسيط، TMR) لضمان اتصالات غير منقطعة في الأنظمة الهامة للمهام.

توافق Mark VIe: يتصل بسلاسة مع وحدات الإدخال/الإخراج الموزعة الخاصة بالسلسلة (اللوحات الطرفية، حزم الإدخال/الإخراج)، مما يسهل تبادل البيانات بين المستشعرات، والمحطات الطرفية، ووحدات التحكم. يدعم ميزات حزمة الإدخال/الإخراج مثل اكتشاف الأخطاء واستشعار درجة الحرارة.
