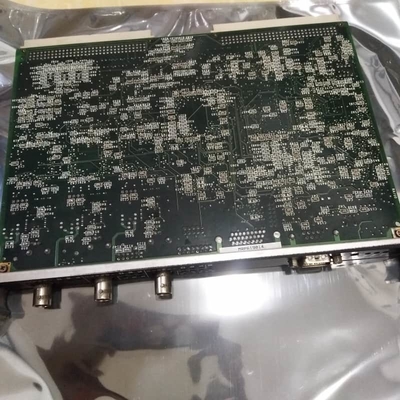

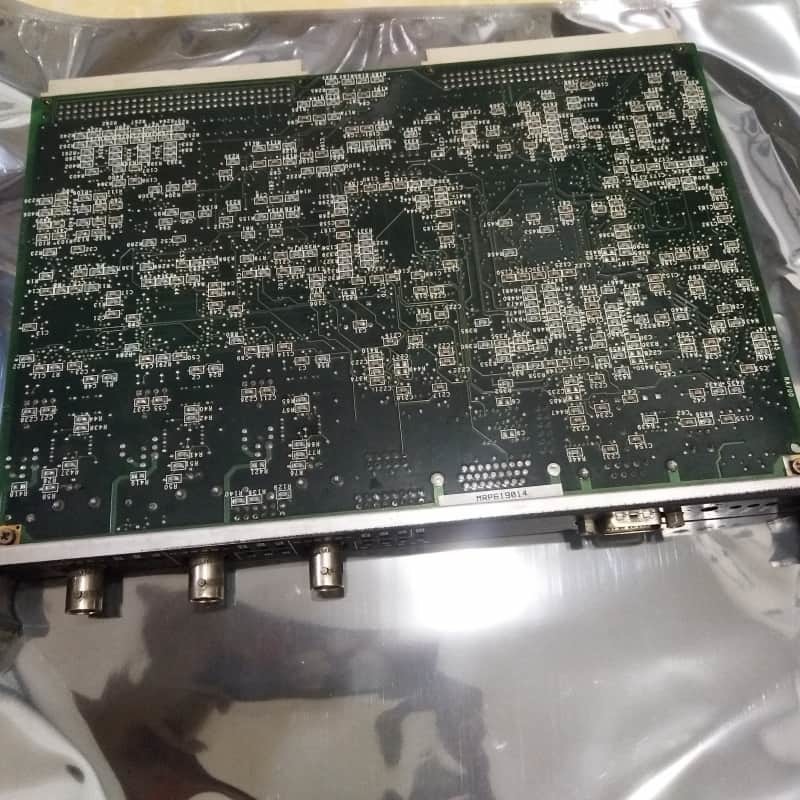

GE IS200VCMIH2B لوحة تحكم رئيسية لناقل VME Mark VI

شركة جنرال إلكترونيIS200VCMIH2Bهي لوحة تحكم رئيسية للحافلات VME في نظام تحكم التوربين Mark VI ، مما يسهل الاتصال بين لوحات الإدخال / الإخراج ووحدات التحكم ووحدات الحماية عبر IONet.يدعم كل من التكوينات البسيطة و TMR، مع نماذج TMR تتواصل عبر ثلاث قنوات إدخال / إخراج ووحدات التحكم الأخرى.

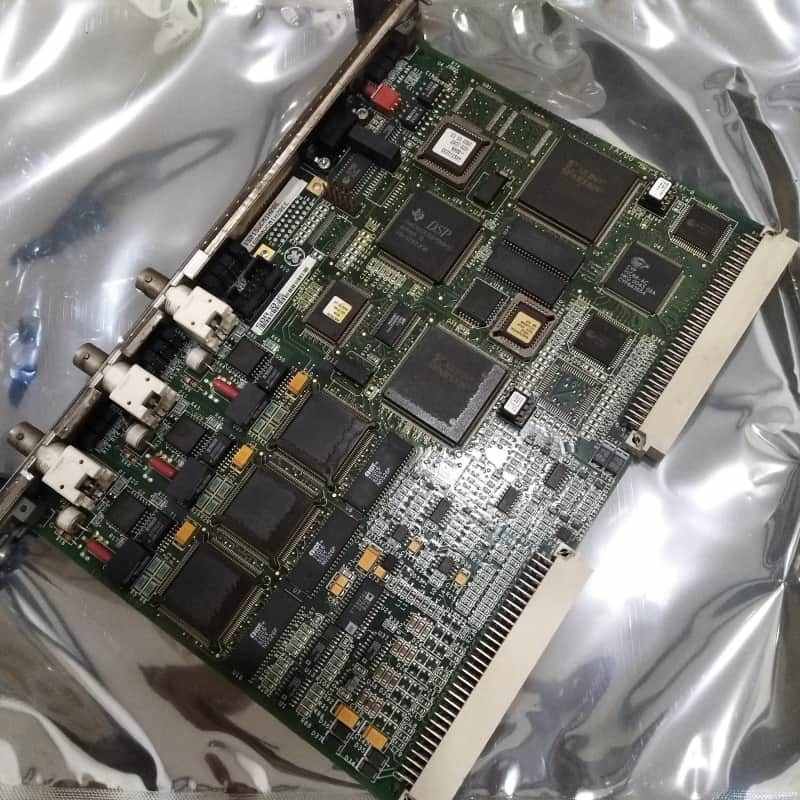

مجهزة بجهاز Texas Instruments TMS320C32 DSP 32 بت ، وتتميز بذاكرة منفذ مزدوج ، و SRAM (64k × 32) ، و ذاكرة فلاش (128k × 8). يتضمن الاتصال 10 Base2 Ethernet ، ونقل حافلات VME ،منفذ متسلسل RS-232C، وميناء مواز. مثبتة في فتحة واحدة من وحدة التحكم المركزية، فإنه يستخدم البرنامج تنفيذ التسامح الخطأ التصويتوتطبيقات توربينات الرياح.

الخصائص:

دعم التكوين المزدوج:يعمل في أنظمة بسيطة أو TMR، وتتكيف مع احتياجات الازدحام.

التواصل القوييدمج Ethernet (IONet) ، VME bus ، serial ، ومرافقات الموانئ لنقل البيانات السلس بين الوحدات ومرفقات الإدخال / الإخراج.

التصويت:يحسن تحمل الأخطاء عن طريق التصويت على البيانات المدخلة من اتصالات IONet ، مما يضمن نقل البيانات بدقة إلى جهاز التحكم.

معالجة قوية:يستخدم DSP 32 بت مع ذاكرة مخصصة لمعالجة إشارة فعالة والتحكم في الوقت الحقيقي.

تشخيص شامليتضمن جهاز توقيت مراقب (150 ميس) للكشف عن توقف المعالج والإنذارات المفوضة عن الازدحام.

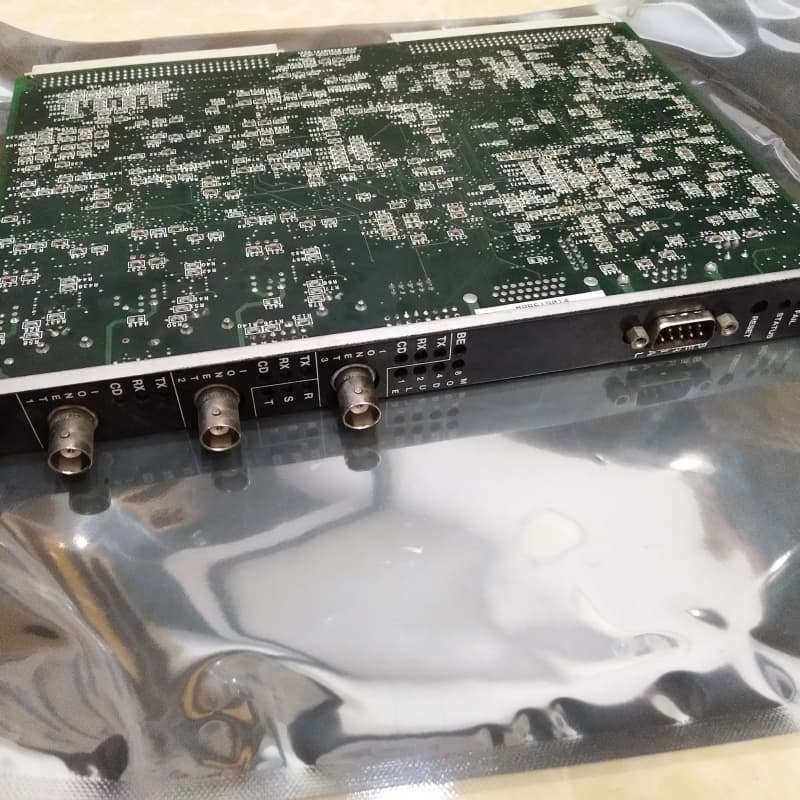

أجهزة متينة:يحتوي على لوحة واجهة أمامية مع مصابيح LED ، وموصلات (IONet ، متسلسلة) ، ومكونات مثل FPGAs ، والمحولات ، والدوائر المتكاملة ، المصممة للاستقرار الصناعي.

علامة 6 التكامل:حاسمة لنظم سبيدترونيك، تدعم تطبيقات توربينات موسعة خارج قدرات مارك 5 السابقة.
