لوحة طرف ترحيل GE IS200TRLYH1BGF لنظام التحكم في التوربينات Mark VI

شركة جنرال إلكترونيIS200TRLYH1BGFهي لوحة إخراج رله في نظام تحكم التوربين Mark VI ، يتم التحكم بها بواسطة لوحات VCCC أو VCRC أو VGEN ، تدعم كل من التكوينات البسيطة و TMR.يتم توصيلها بمصعد VME عبر كابلات القابس المصبوبة ◄ باستخدام JA1 للترتيبات البسيطة و JR1 / JS1 / JT1 لأنظمة TMRيحتوي على 12 رله مغناطيسية قابلة للتوصيل ، ويوفر مخرجات مرنة: أول 6 يمكن تكوينها على القفز للاتصالات الجافة من النموذج C أو التحكم في السولينويد الخارجي ،رلايات 711 توفر جهات اتصال منفصلة من النموذج C بدون طاقة، والمرور 12 متخصصة للتطبيقات مثل محولات الإشعال.

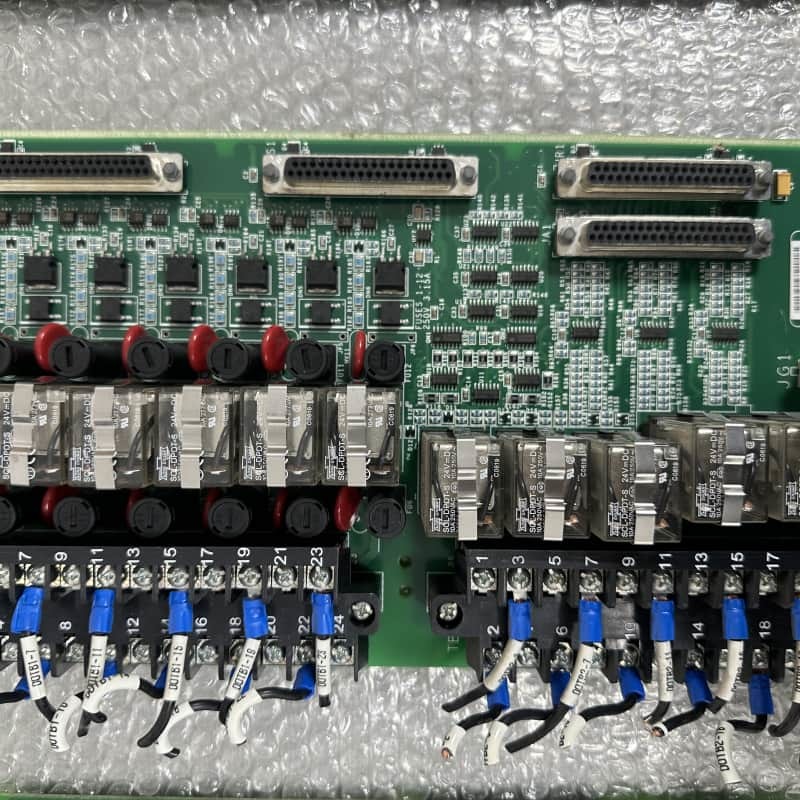

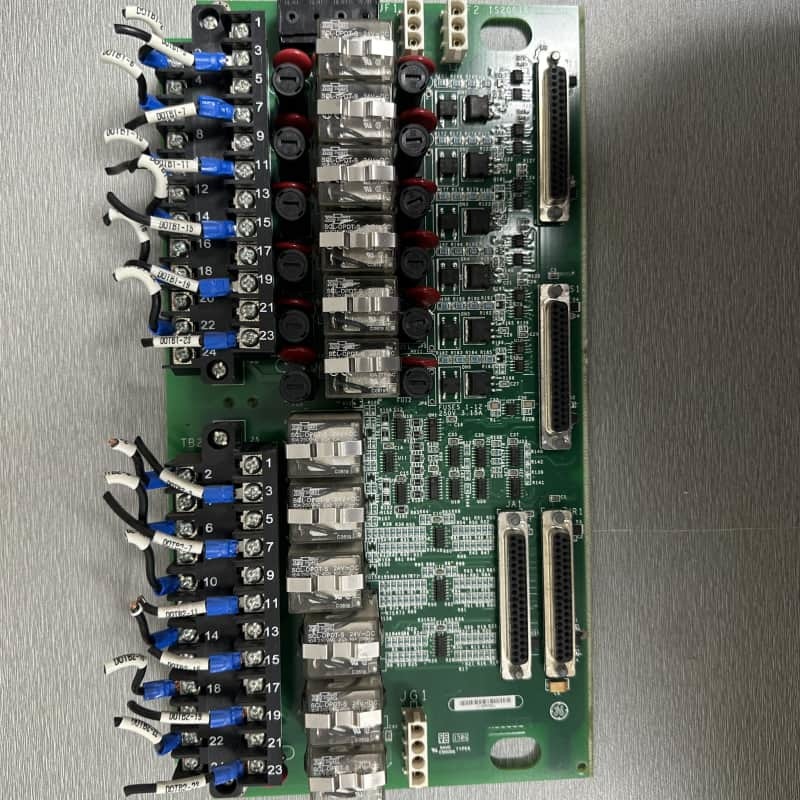

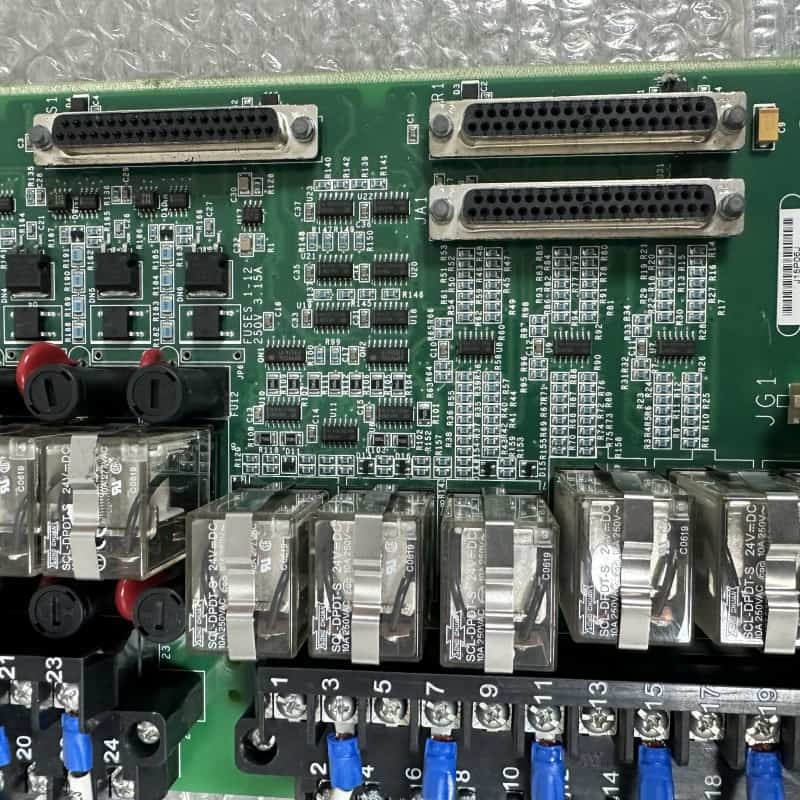

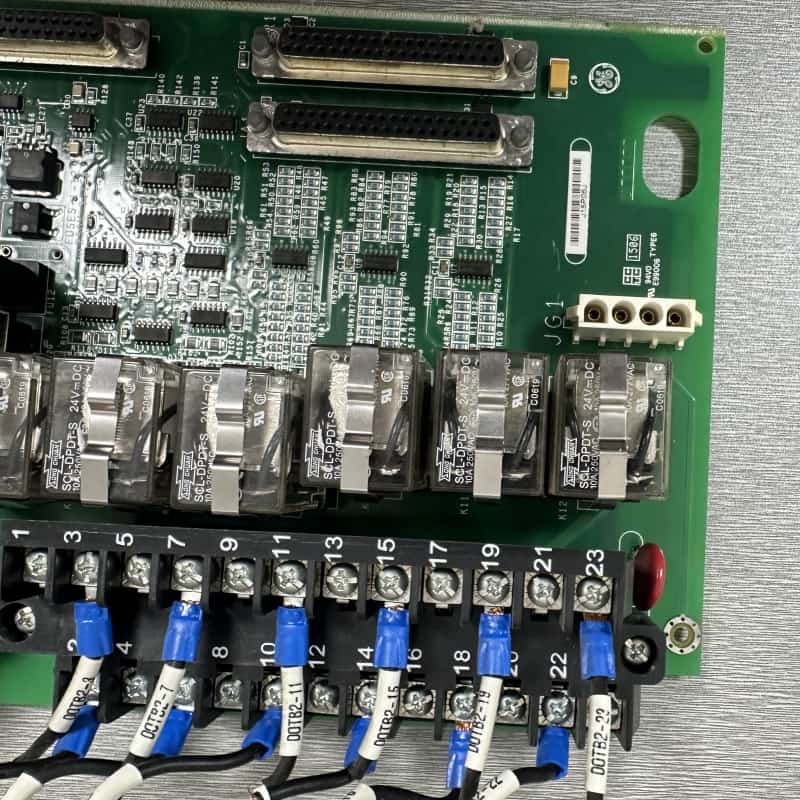

من الناحية الفيزيائية ، يحتوي اللوحة المستطيلة على كتلتين لاغية سوداء طويلة ، ومركبات إرسال عمودية مع أغطية شفافة ، وترانزستورات ، وMOVs أحمر ، ومكثفات زرقاء ، ودوائر متكاملة.كجزء من سلسلة مارك VI القديمة، يضمن أداء موثوق به في التحكم في التوربينات الصناعية، على الرغم من أنه تم إيقافه.

الخصائص:
مرونة الإرسال:12 رله مع مخرجات قابلة للتكوين ، 6 للاتصالات الجافة / السولينويدات ، 5 اتصالات جافة مخصصة ، 1 متخصصة لمحولات الإشعال.

قدرة متعددة الاستخدامات:يدعم 125 فولت DC و 115/230 فولت AC و 24 فولت DC اختياري ، مع مصابيح قابلة للاختيار من قبل القفز وقمع على متن الطائرة من أجل السلامة.

دعم الإفراج:يتكامل مع أنظمة TMR عبر عدة مكونات ، مما يضمن تحمل الأخطاء في التطبيقات الحرجة.

كشف الأخطاء:أجهزة المراقبة تبث خسارة الإثارة، والاختلافات في التيار، وفشل الاتصالات، مما يؤدي إلى تنبيهات أو إيقاف تشغيل أجهزة الإرسال من أجل السلامة.

تصميم متين:المكونات القوية (MOVs ، الترانزستورات) والبناء الصناعي يضمن طول العمر في بيئات التوربين القاسية.

التوافق مع النظام:يعمل بسلاسة مع أجهزة تحكم مارك VI، مما يعزز مرونة التحكم في أتمتة توربينات الغاز / البخار.
