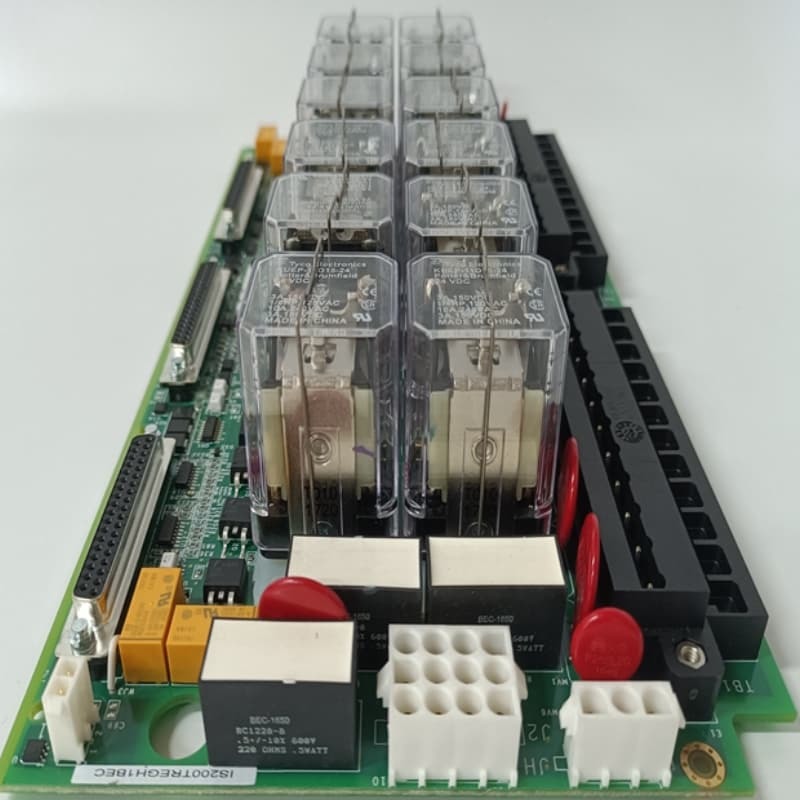

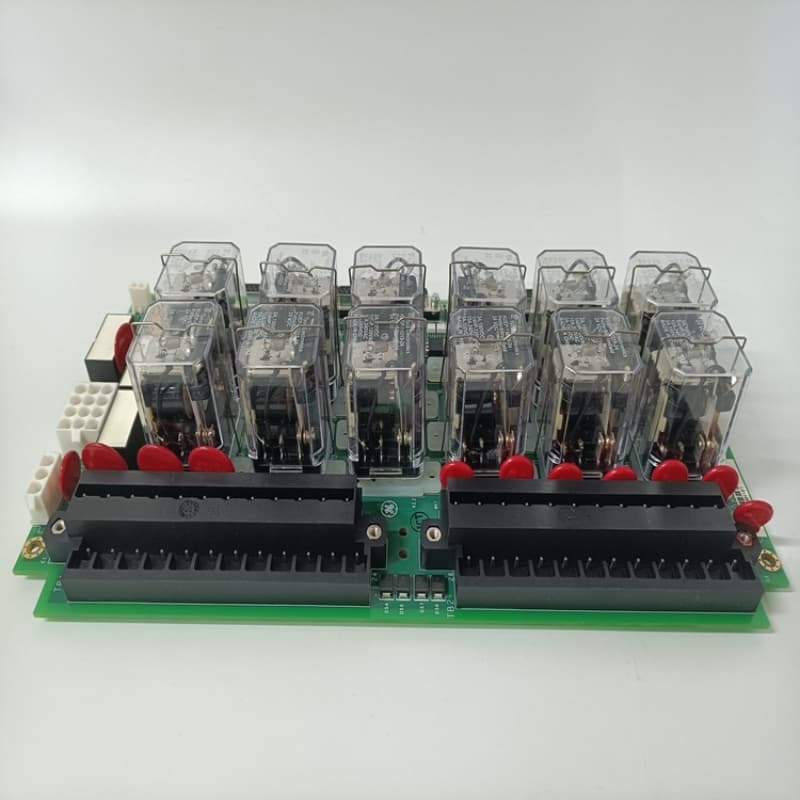

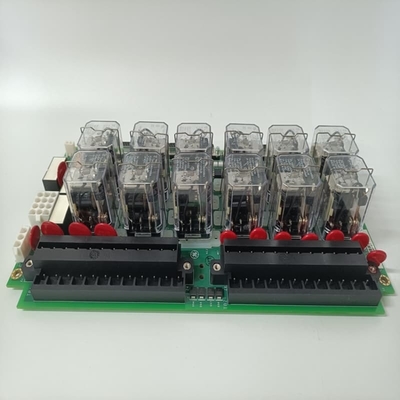

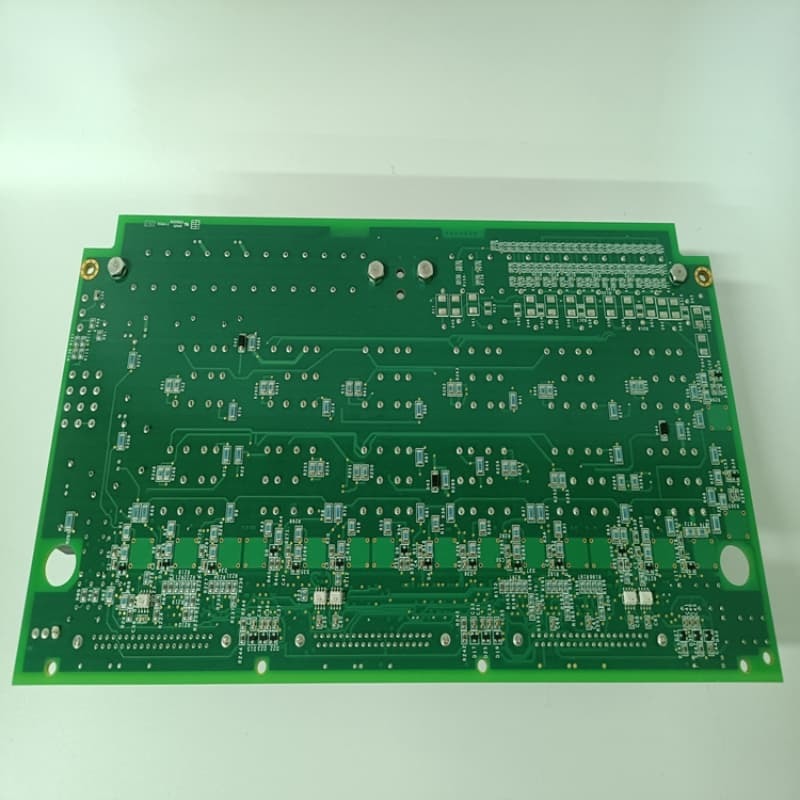

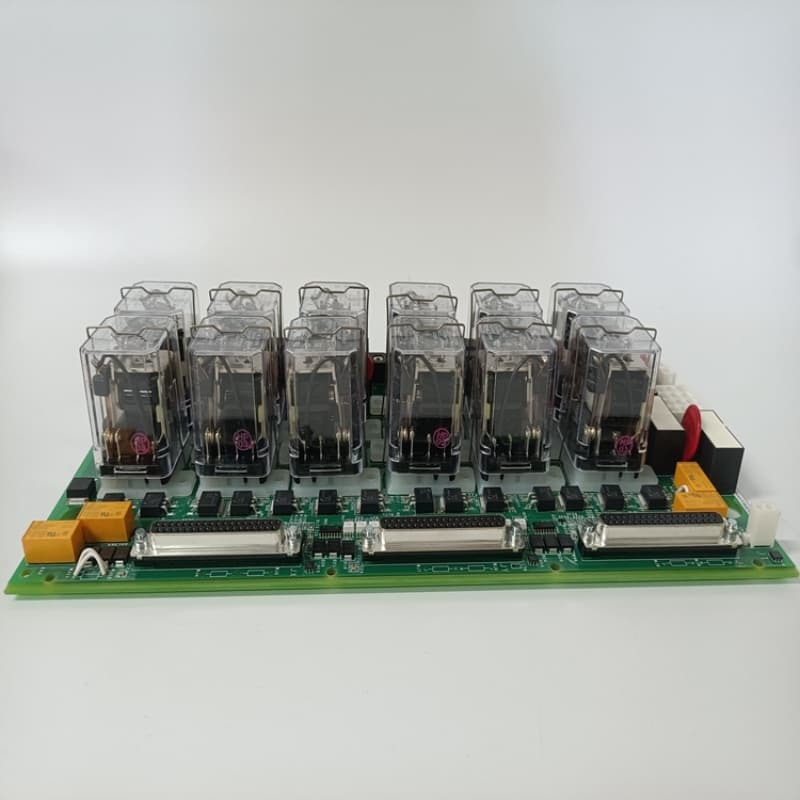

GE IS200TREGH1BDB لوحة إنهاء الطوارئ للرحلة مارك VI

GE IS200TREGH1BDB هي لوحة طرفية لرحلة الطوارئ للتوربينات في نظام التحكم Mark VI، وهي مسؤولة عن تشغيل ما يصل إلى ثلاثة ملفات لولبية لرحلة الطوارئ. تزود الجانب الموجب من طاقة التيار المستمر إلى الملفات اللولبية، وتعمل جنبًا إلى جنب مع لوحة TRPG (التي توفر الجانب السالب) لضمان توزيع متوازن للطاقة. يتم التحكم فيها بالكامل بواسطة وحدة التحكم في الإدخال/الإخراج، وتشكل جزءًا مهمًا من آلية سلامة التوربينات، مما يتيح عمليات الإغلاق في حالات الطوارئ عند الحاجة.

في الأنظمة البسيطة، تتصل عبر كابل J1 بلوحة طرفية TSVO، مما ينقل إشارات الرحلة لتفعيل وظيفة مشبك صمام المؤازرة بعد الرحلة. مع وحدة التحكم في الإدخال/الإخراج التي تدير حماية السرعة الزائدة في حالات الطوارئ، وتوقفات الطوارئ، وعمليات الترحيل. يتم التحقق من وظائف الملف اللولبي من خلال الاختبارات عبر الإنترنت/غير المتصلة بالإنترنت، مما يضمن الاستجابة أثناء السيناريوهات الحرجة.

الميزات:
طاقة الملف اللولبي للرحلة: يوفر طاقة تيار مستمر موجبة لما يصل إلى 3 ملفات لولبية، مقترنة بـ TRPG للتشغيل المنسق.

تكامل وحدة التحكم في الإدخال/الإخراج: تتم إدارتها بواسطة وحدة التحكم في الإدخال/الإخراج، والتي تتعامل مع حماية السرعة الزائدة في حالات الطوارئ، وتوقفات الطوارئ، وتتحكم في 12 مرحلًا لتفعيل الملف اللولبي الزائد عن الحاجة.

توافق Simplex: يتضمن كابل J1 إلى TSVO لتثبيت صمام المؤازرة بعد الرحلة، مما يعزز السلامة في الإعدادات غير الزائدة عن الحاجة.

قدرات الاختبار: يدعم اختبارات الملف اللولبي اليدوية عبر الإنترنت ومحاكاة السرعة الزائدة في وضع عدم الاتصال، مع جهات اتصال ردود الفعل التي تؤكد الرحلات الناجحة.

التحكم في الترحيل الزائد عن الحاجة: تضمن تسعة مرحلات في ثلاث مجموعات تصويت تنشيطًا موثوقًا به للملف اللولبي، مما يقلل من المشغلات الخاطئة وحالات الفشل في نقطة واحدة.
