لوحة حماية التوربينات GE IS200TPROH1BBB Mark VI

GE IS200TPROH1BBB هي لوحة حماية في سلسلة Mark VI، وهي بالغة الأهمية لأنظمة سلامة التوربينات. تزود إشارات أساسية إلى لوحات VPRO ثلاثية التكرار، لتشكيل نظام حماية مستقل للطوارئ من السرعة الزائدة والمزامنة. يعمل هذا الإعداد بشكل منفصل عن التحكم الأساسي في التوربينات، مما يضمن استجابات سلامة موثوقة.

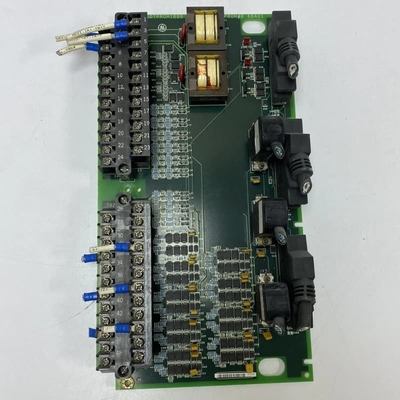

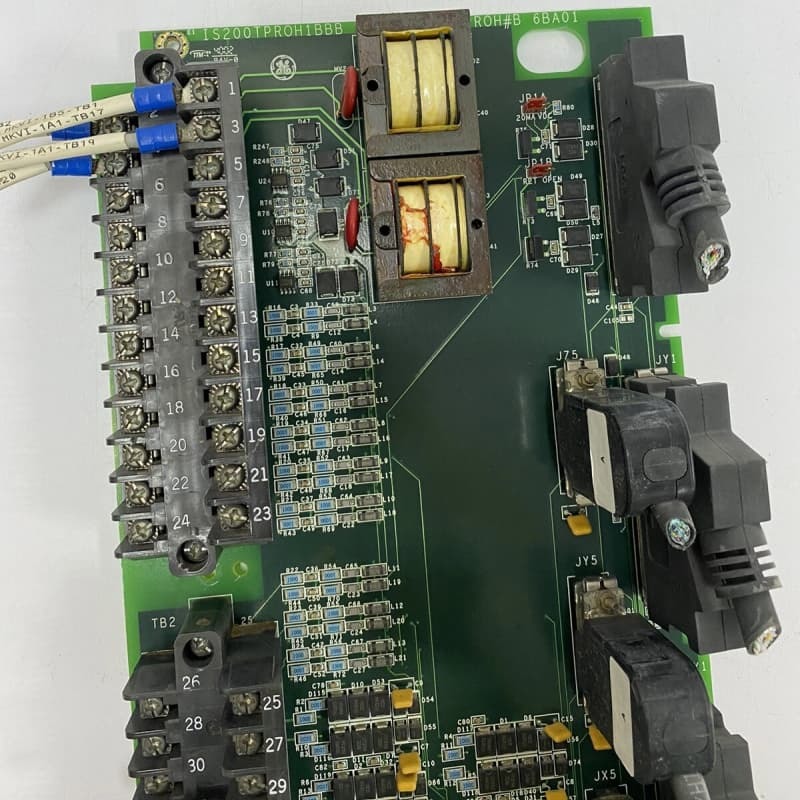

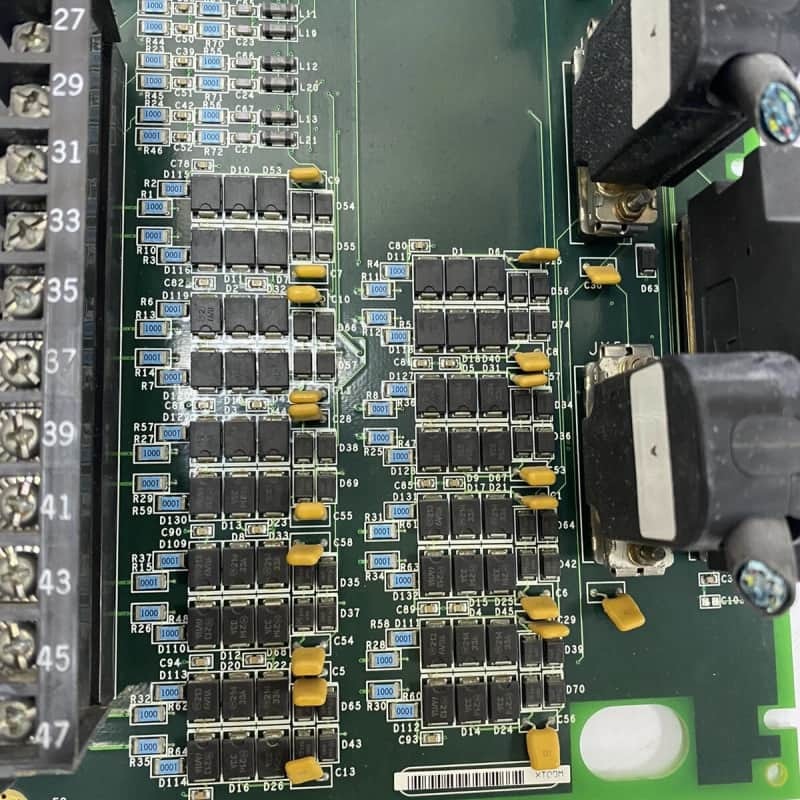

من الناحية المادية، تتميز اللوحة المستطيلة الطويلة بكتلتين طرفيتين سوداوين كبيرتين على حافتها اليسرى، مرحلات حمراء بمكونات صفراء، MOVs حمراء، ثلاثة مقاومات متغيرة رأسية، مكثفات صفراء صغيرة، وثنائيات سوداء. تتصل بلوحات VPRO ولوحات طرفية TREx، مما يسهل تدفق الإشارات للتحكم في الملف اللولبي للرحلة ووظائف الرحلة في حالات الطوارئ.

الميزات:
إشارات السلامة الحرجة: توفر إشارات السرعة ودرجة الحرارة والجهد إلى لوحات VPRO، مما يتيح الحماية المستقلة للطوارئ من السرعة الزائدة والمزامنة.

تكامل التكرار: يعمل مع لوحات VPRO ثلاثية التكرار، مما يضمن تحمل الأخطاء في أنظمة السلامة المنفصلة عن الضوابط الأولية.

التحكم في الرحلة: يدعم ما يصل إلى ثلاثة ملفات لولبية للرحلة عبر لوحات TREx و TRPx، مع قدرة أي منهما على تشغيل رحلات التوربينات.

إدارة المرحلات: تتحكم VPRO في 12 مرحل TREG في 9 مجموعات تصويت لإدارة الملفات اللولبية؛ يمكن تشغيل TREG ثانوي عبر J4 لتعزيز التكرار.

أجهزة قوية: تتضمن كتل طرفية، ومرحلات، وMOVs، ومقاومات، مصممة لأداء دائم في بيئات التوربينات الصناعية.
