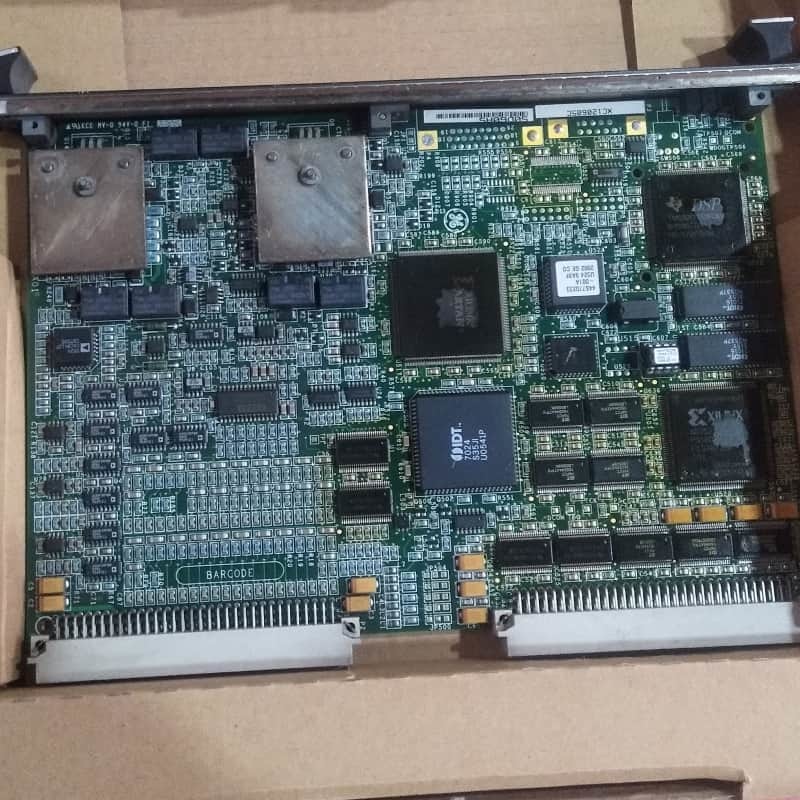

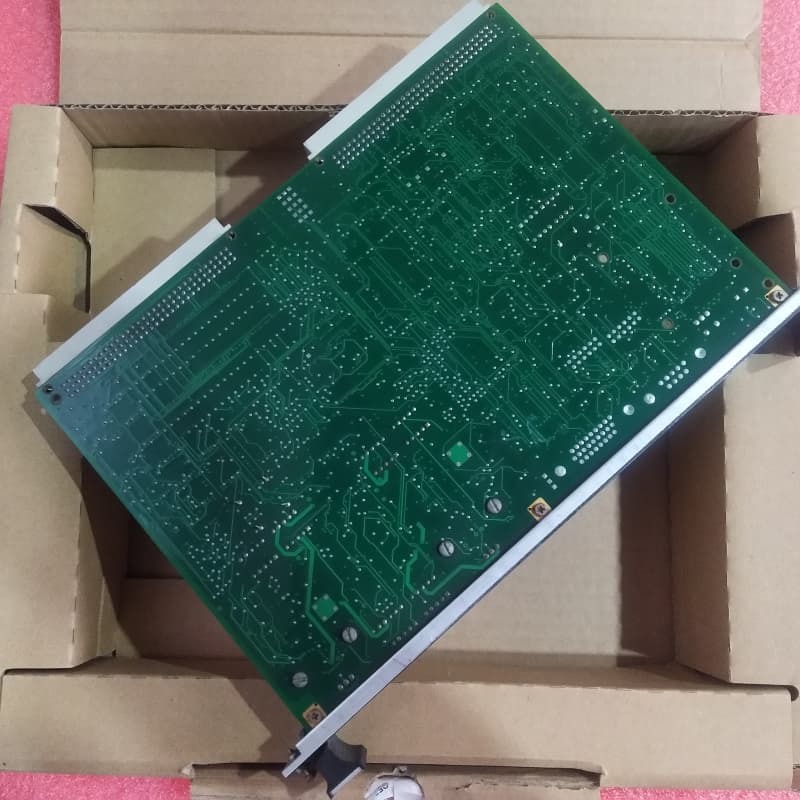

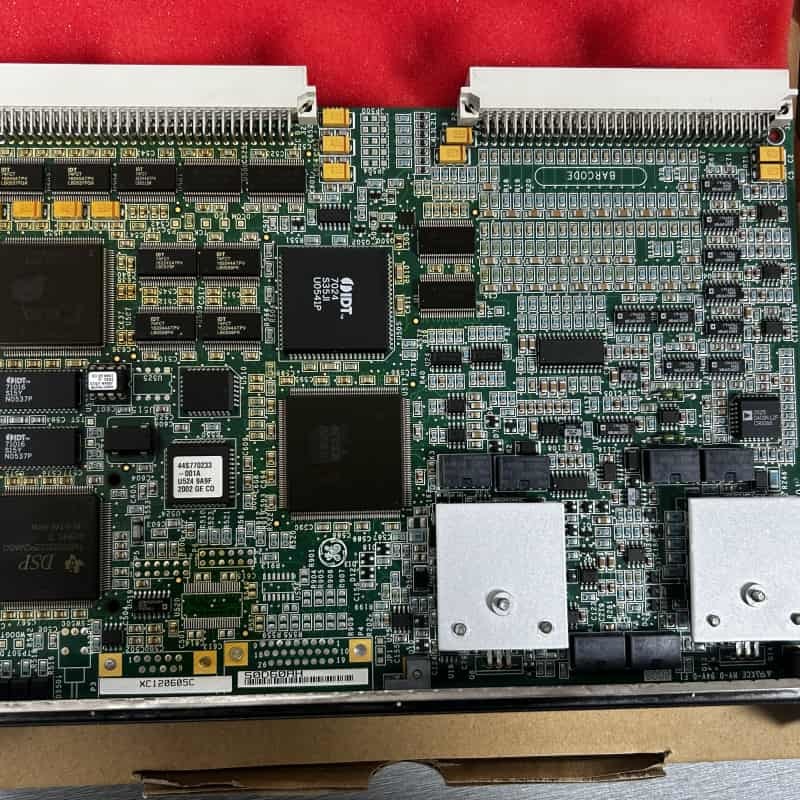

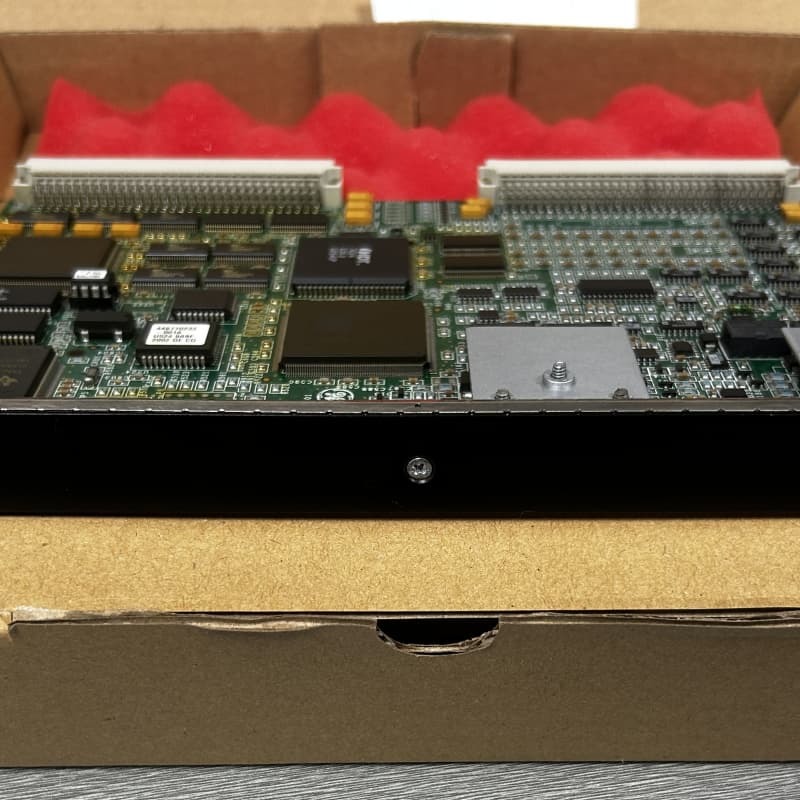

لوحة إدخال تناظري VME IS200VAICH1D من GE لـ Mark VI Turbine

شركة جنرال إلكترونيIS200VAICH1Dهي لوحة محطة معزولة لمجموعة المدخلات، وهي جزء من نظام VAIC في أنظمة التحكم في توربينات GE Mark VI. إنها تتعامل مع 20 مدخلات تناظرية و 4 مخرجات تناظرية،تحويل الإشارات التناظرية إلى الرقمية عبر لوحة معالجة VAIC وإرسال البيانات إلى جهاز التحكم من خلال VME backplaneيدعم كل من الإعدادات البسيطة وTMR TMR إعدادات إشارات المروحة إلى ثلاثة رفوف VME (R ، S ، T) للتكرار.

متوافق مع أجيال VAIC السابقة ، يعمل مع ألواح محطة TBAIH1B وجميع مراجعات DTAI ، حيث يدفع مخرجات 20 mA على 1000 قدم من سلك # 18 بمقاومة حمولة 500Ω.التثبيت ينطوي على تأمين اللوحة في رف VME، في حين أن التشغيل يعتمد على القفزات لتكوين أنواع المدخلات ومستويات الإخراج.

الخصائص:

قدرة الدخول والخروج:20 مدخلات نظرية و 4 مخرجات ، مع 10 مدخلات / 2 مخرجات لكل لوحة محطة.

دعم الإفراج:متوافق مع أنظمة TMR، توزيع الإشارات إلى ثلاثة رفوف VME للتسامح مع الأخطاء، بالإضافة إلى الإعدادات البسيطة.

معالجة الإشارة:يدمج تكييف الإشارة، تحويل A / D / D / A، ومزج متعدد التناظري لترجمة الإشارة الدقيقة.

التشخيص:مصابيح LED في اللوحة الأمامية تشير إلى الحالات التشغيلية؛ وتشمل فحص حدود الأجهزة / النظام ، والتحقق من صحة إشارة TMR ، وفحص التوافق مع رقائق TBAI ID.

التوافق والمرونة:يعمل مع لوحات VAIC القديمة ، يدعم أنواع مختلفة من المدخلات / المخرجات عبر القفزات ، ويسمح بالكشف عن توقف ضاغط لتوربينات الغاز.

الصناعية الصلبة:مصممة لبيئات قاسية، مع أداء مستقر على مسارات الكابلات الطويلة وبارامترات قابلة للتكوين للإنذارات.
