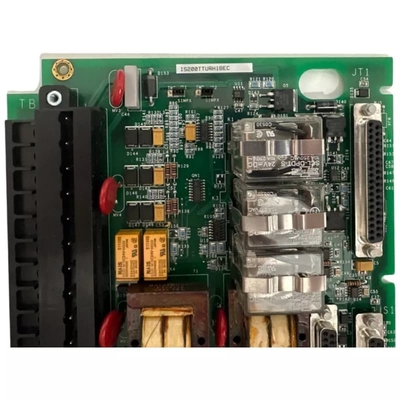

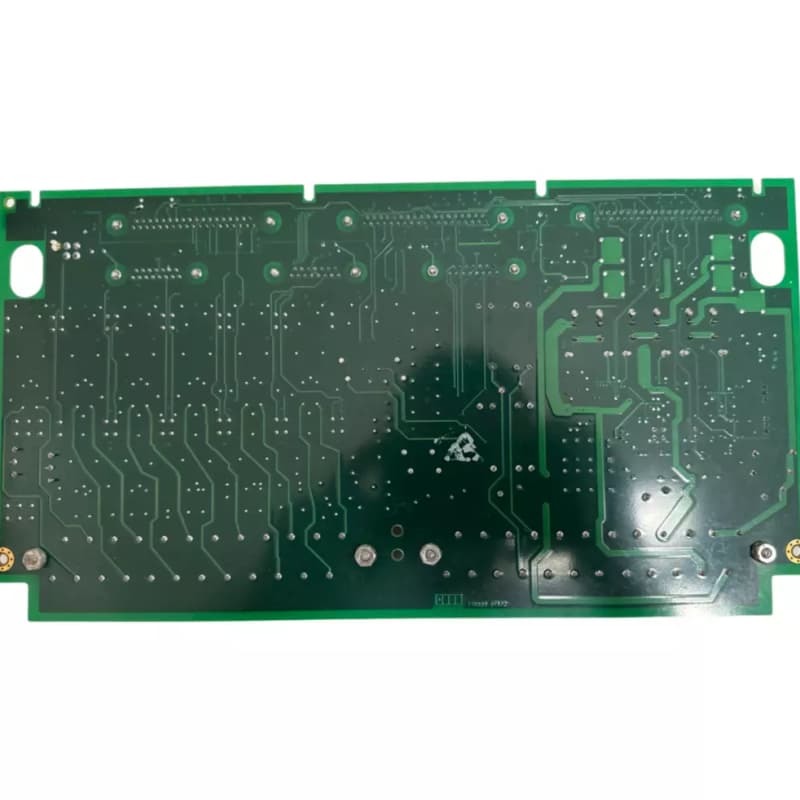

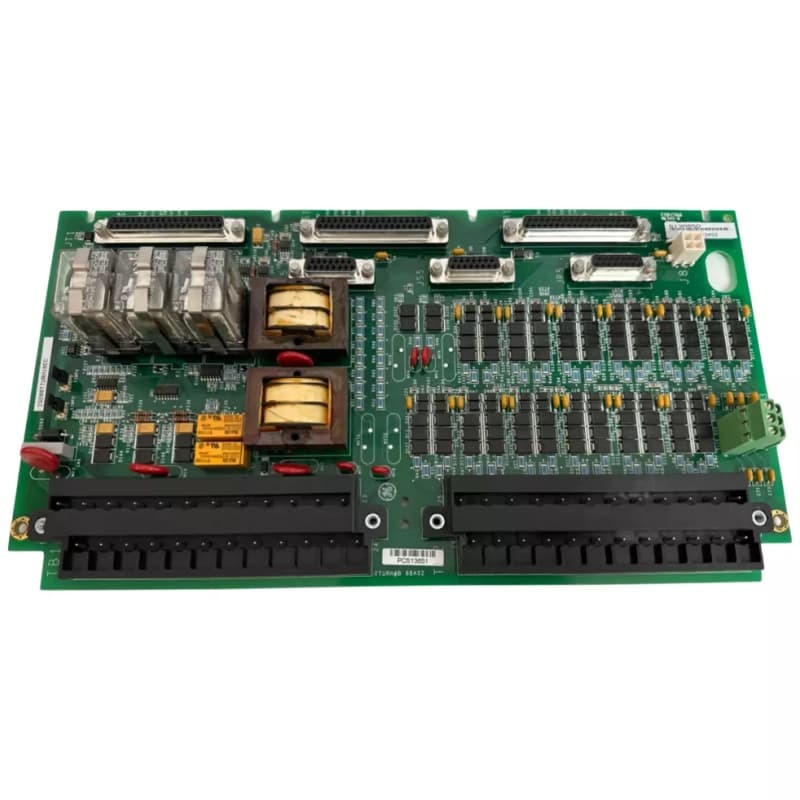

GE IS200TTURH1BEC لوحة إنهاء التوربين لنظم مارك VI

شركة جنرال إلكترونيIS200TTURH1BECهي لوحة إنهاء التوربين ، وهي جزء من أنظمة GE Mark VI ، مصممة لتحكم التوربينات الغازية والبخارية وروحة. وهي تتواصل مع معالج إدخال / إخراج التوربين ، وإدارة المدخلات / المخرجات الحرجة:12 جهاز لقياس سرعة النبض السلبي، إشارات الجهد المولدة / الحافلة من المحولات المحتملة ، 125 فولت منخفضة للطاقة المشتركة للفكرة الرئيسية (52G) ، وإدخالات مستشعر الجهد / التيار في العمود.

يحتوي على مرسلات K25 ، K25P ، و K25A ، وكلاهما مطلوب لإغلاق طاقة المقطع. يدعم كل من تكوينات Simplex و TMR عبر القفزات. تشمل الموصلات JR5 في إشارات السرعة ،JR1 في الإشارات الأخرى، ومنافذ إضافية متوافقة مع TMR مثل JS5 ، JT5. تستخدم الأسلاك وحدات الطرف TB1 / TB2 مع شرائط درع أرضية ؛ TB3 تستوعب اتصالات TTL اختيارية. مجهزة بالمركبات، والمحولات،وموصلات D-shellيضمن أداء قوي في بيئات التوربينات الصناعية.

الخصائص:
إدخال/إخراج متعدد الوظائف:يتعامل مع قياس السرعة، ومراقبة الجهد، والتحكم في المكابح، ومعالجة إشارات العمود، وهو أمر ضروري لتشغيل التوربين.

دعم الإفراج:قابلة للتكوين عبر القفزات لأنظمة Simplex أو TMR ، مع TMR باستخدام ستة مكونات للتسامح مع الأخطاء.

أجهزة الإرسال الحرجةإرسالات K25، K25P، K25A تمكن من تشغيل المقطع الرئيسي، وضمان توزيع الطاقة الآمنة.

الاتصال المرنيتضمن موصلات D-shell ، وحدات الطرف ، و TB3 لـ TTL ، والتي تتكيف مع مدخلات مختلفة للمستشعر / الجهاز.

علامة VI التوافق:يتكامل مع أنظمة مارك VI / VIe ، ودعم توربينات الغاز والبخار وطاقة الرياح - ترقية على تطبيقات مارك V محدودة.
