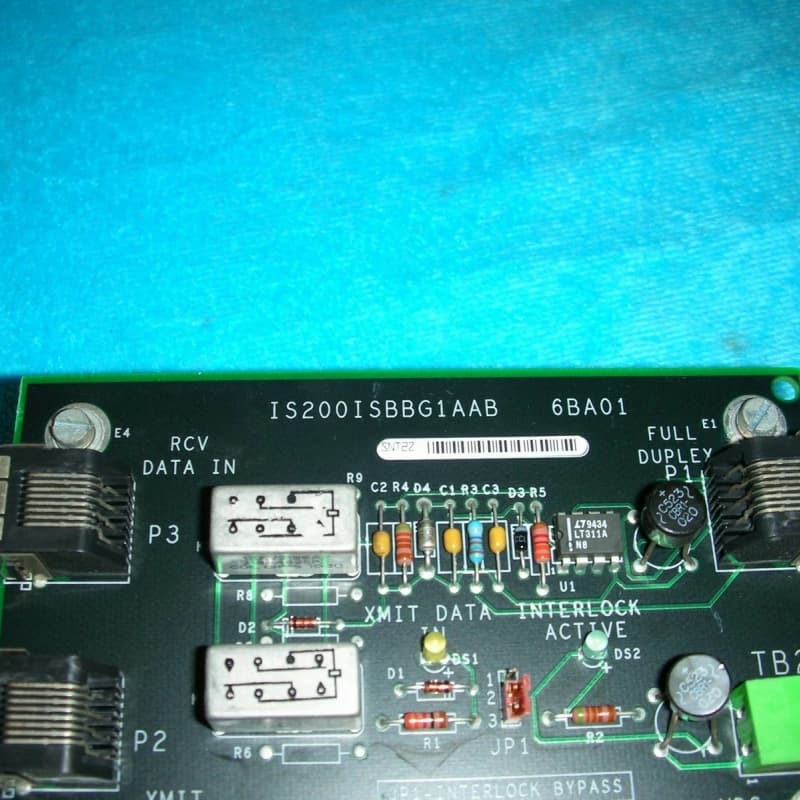

بطاقة GE IS200ISBBG1AAB Insync Bus Bypass

الجيرIS200ISBBG1AABهي بطاقة insync bypass ، وهي مكون رئيسي لنظام الإثارة EX2100 وجزء من نظام التحكم في التوربينات Mark VI.
تم تصميمه لبيئات التحكم الصناعية ، ويمكّن من تجاوز أنظمة التعشيق المؤقتة عبر ميزة Bypass JP1 ، مما يسهل عمليات محددة في ظل ظروف التعشيق معينة. بصفته ثنائي الفينيل متعدد الكلور مضغوط ، فإنه يدمج بسلاسة في إعدادات التحكم ، ودعم التشغيل الفعال والمرن للغاز والبخار وتوربينات الرياح.

سمات:

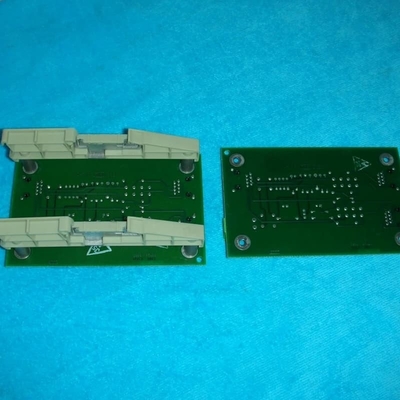

1. compact & din dire-mualable: عامل شكل صغير مع تثبيت السكك الحديدية DIN (مضمون عبر البراغي) ، مناسبة للبيئات المقيدة للفضاء ؛ المواد الموصلة حول الثقوب تضمن التأريض.

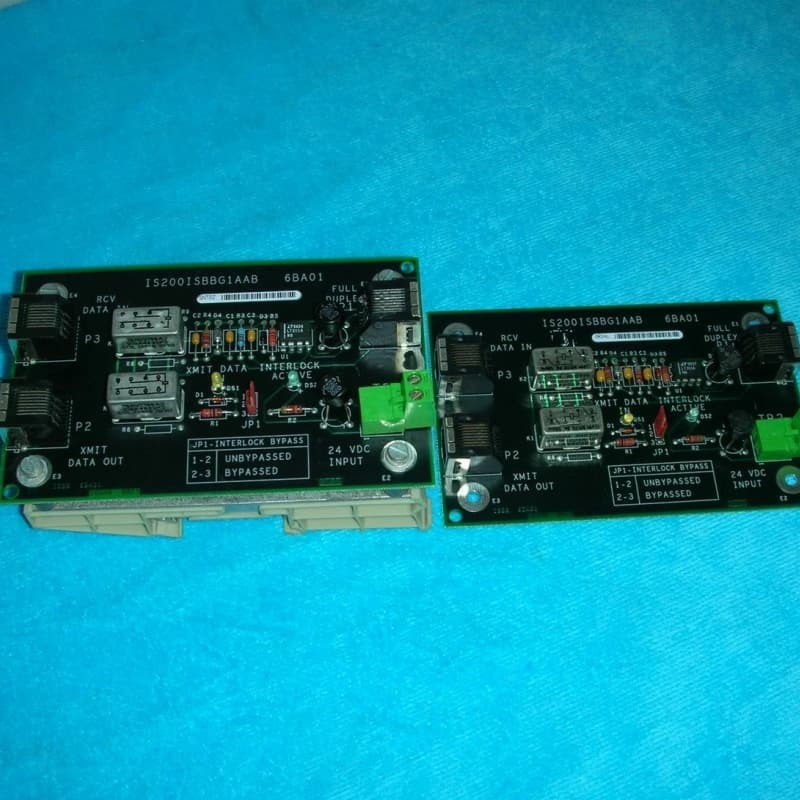

2. تكوين الوصي: 4 موصلات بما في ذلك 3 مقابس ، منها P1 كاملة على الوجهين ، P2 هو إخراج بيانات XMIT ، P3 ينتمي إلى إدخال بيانات RCV ، و 1 كتلة طرفية P4/24 VDC إدخال تبادل البيانات ومزود الطاقة.

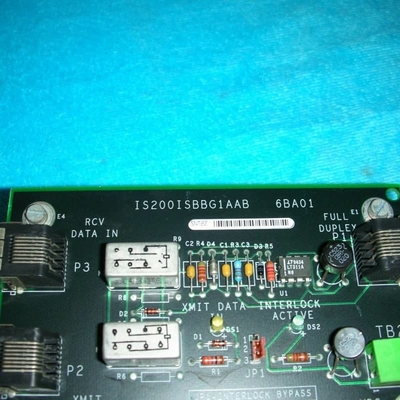

3.-Jumper والمؤشرات: وضع علامة على وضع الطائر على متن الطائرة ؛ 2 LEDs للمراقبة ، والتي الأصفر لبيانات XMIT ، الأخضر لحالة التعشيق.

4. المكونات التي تم دمجها: يتضمن مقارنة الجهد الزمني للاستجابة 200NS ، والمقاومات ، والمقاومات ، والمكثفات ، والثنائيات للأداء المستقر.

5. توصيلات الأذى: P4 Terminal Strip مع اتصالات المسمار يضمن روابط الأسلاك الخارجية الموثوقة.
