GE IS200DAMBG1ACB Mark VI، لوحة سائق البوابة

ألواح الدوائر المطبوعة

وصف المنتج:

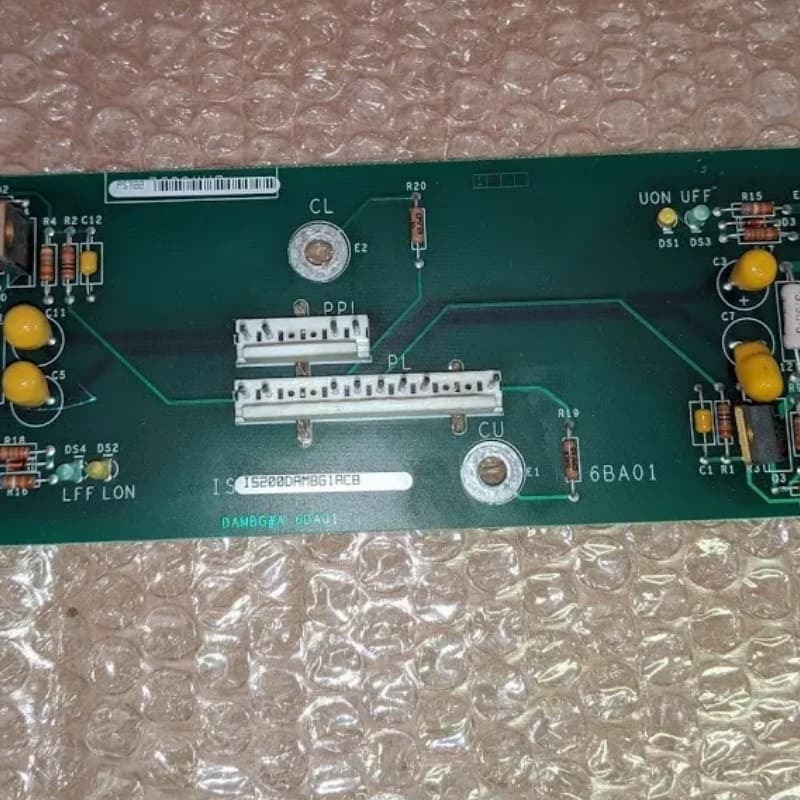

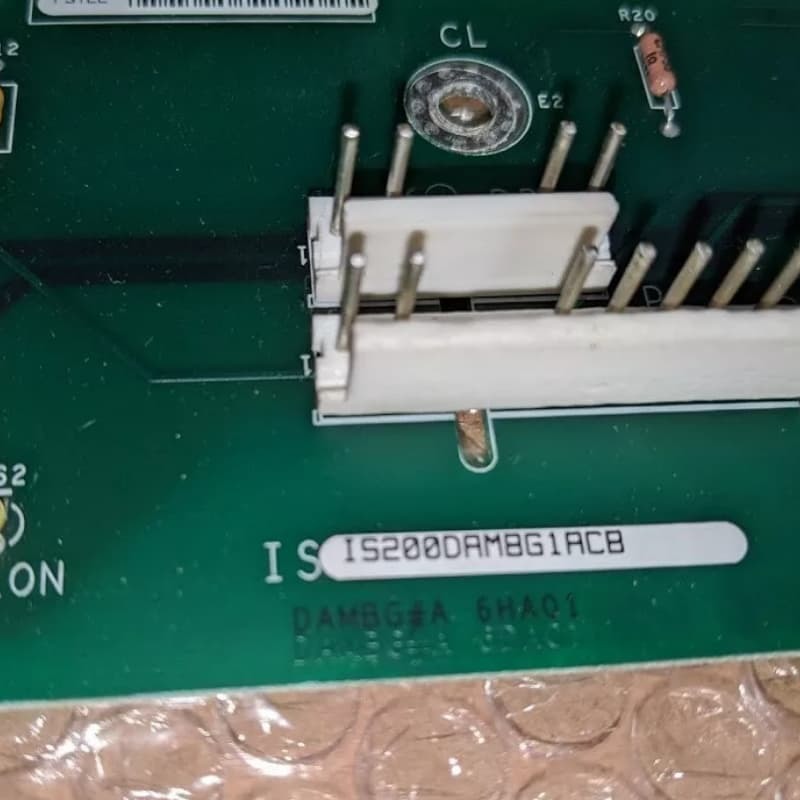

IS200DAMBG1ACB هو مكبر محرك بوابة / لوحة واجهة مصممة من قبل GE Industrial Systems ، وهي شركة تابعة لشركة جنرال إلكتريك (GE) ،كواحد من ستة أنواع من لوحات محركات البوابات للاستخدام في مجموعات محركات GE Innovation Series والمكونات ذات الصلةإنه واحد من ستة أنواع من لوحات محركات البوابات في مجموعات محركات GE Innovation Series والمكونات ذات الصلة ، وهو مخصص للاستخدام في أنظمة محركات 375 إطار منخفضة الجهد ،بين نماذج DAMA (620 إطار) و DAMC (250 إطار)ويستند إلى اللوحة الأم IS200DAMBG1 ويحتوي على ثلاث مراجعات فريدة: مراجعتين وظيفيتين (و مراجعة واحدة للوحة الفنية).

الخصائص:

الوظيفة الأساسية: يعمل كواجهة بين إطار التحكم وأجهزة تحويل الطاقة IGBT المسؤولة عن تشغيل IGBTs وربطها في محركات سلسلة الابتكار منخفضة الجهد ،باستخدام وحدة IGBT واحدة (نموذج Powerrex CM600HA-28H) لكل خط مرحلي، واحدة لكل من أقدام المرحلة العليا والسفلية.

تكوين الأجهزة:
مجهزة بمؤشرات LED (DS1 - DS4) للتشخيص وعرض حالة IGBT: DS1 (UON ، الأصفر) يشير إلى أن IGBT العلوي يعمل ، و DS3 (UFF ،الأخضر) يشير إلى أن IGBT العلوي مغلق؛ DS2 (LON ، الأصفر) و DS4 (LFF ، الأخضر) يتوافقون مع حالات تشغيل وإطفاء IGBTs السفلية ، على التوالي.

سطح اللوحة مغطى بطبقة سميكة من الطلاء الكيميائي التقليدي للحماية.

سيناريو التطبيق: يستخدم عادة في مجموعات من ثلاثة في مجموعات محركات سلسلة الابتكار ، مماثلة لـ DAMA ، DAMC ، إلخ.هذا هو المكون الرئيسي في نظام القيادة الذي يربط أجهزة التحكم والطاقة.
