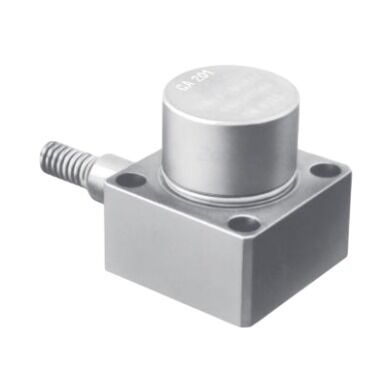

مستشعر تسارع بيزو إلكتريك CA201 114-201-000-222 لمراقبة الاهتزازات الصناعية
| مكان المنشأ | نحن |
|---|---|
| اسم العلامة التجارية | Proximity Sensor |
| إصدار الشهادات | COO ,COC ,CQ |
| رقم الموديل | CA201 114-201-000-222 |
| وثيقة | CA201 144-201-000-222 Datas...et.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | $5999 |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 999 |
تفاصيل المنتج
| ماركة | مستشعر القرب | رقم الموديل | CA201 114-201-000-222 |
|---|---|---|---|
| وظيفة | جيد | حالة | جديد |
| ضمان | 1 سنة | ||
| إبراز | CA201 مقياس التسارع الكهربائي,مقياس تسارع لمراقبة الاهتزازات الصناعية,مستشعر اهتزاز PLC |
||
منتوج وصف
نظرة عامة على المنتج
إن CA201 114-201-000-222 هو مقياس تسارع كهرضغطي مصمم لقياس الاهتزازات على الآلات الصناعية. يقوم بتحويل حركة الآلة إلى إشارة شحنة كهربائية يمكن معالجتها بواسطة مضخم شحنة مناسب ونظام مراقبة. وهو مخصص للاستخدام المستمر على المعدات حيث تساعد بيانات الاهتزاز فرق الصيانة على التحقق من حالة الآلة وتحديد التغييرات في التشغيل.
يستخدم CA201 عنصر استشعار بوضع القص المتماثل مع عزل داخلي للحاوية. يساعد هذا التصميم في تقليل تأثير الاهتزازات التي تؤثر على قاعدة المستشعر، بحيث يمكن للإشارة أن تعكس بشكل أفضل الاهتزازات عند نقطة القياس. حساسيته الاسمية هي 100 بيكو كولوم/جي ±5% عند 120 هرتز، مما يوفر للمهندسين مرجعًا واضحًا عند مطابقة المستشعر مع معدات تكييف الإشارة.
يحتوي المستشعر على غلاف ملحوم من الفولاذ المقاوم للصدأ وكابل مدمج محمي بأنبوب معدني مرن. هذه الميزات تجعل CA201 مناسبًا للمواقع الصناعية المتطلبة، بما في ذلك المعدات المعرضة للحرارة والرطوبة والإجهاد الميكانيكي. اعتمادًا على الإصدار الدقيق، تتوفر عائلة CA201 لنطاقات درجات حرارة مختلفة وقد تشمل موافقة للاستخدام في المناطق التي يحتمل أن تكون متفجرة. يجب دائمًا التحقق من رمز الطلب الدقيق وشهاداته قبل التركيب.
المعلمات الفنية الرئيسية
حساسية 100 بيكو كولوم/جي لإشارة واضحة
تحدد الحساسية الاسمية لـ 100 بيكو كولوم/جي ±5% عند 120 هرتز العلاقة بين التسارع المقاس والشحنة التي ينتجها المستشعر. يساعد هذا المهندسين على إعداد معدات تكييف الإشارة الصحيحة ومقارنة القياسات باستمرار. نظرًا لأن الإشارة هي إشارة شحنة، يجب أن يكون نوع الإدخال وترتيب الكابل لمضخم الشحنة المتصل مناسبين أيضًا.
غلاف معدني وكابل مدمج محمي
يساعد الغلاف الملحوم من الفولاذ المقاوم للصدأ على حماية عنصر الاستشعار من الرطوبة والتآكل. الكابل المدمج محمي بأنبوب معدني مرن، مما يقلل من خطر التلف أثناء الخدمة الصناعية العادية. يظل توجيه الكابل الصحيح والتركيب الآمن مهمين، خاصة حيث يتعرض المستشعر للحرارة أو الحركة أو أعمال الصيانة المتكررة.
المواصفات الفنية
| رقم الموديل | CA201 114-201-000-222 |
|---|---|
| موديلات أخرى | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C105-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C050-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |
صور المنتج
توصيات هندسية
- طابق المستشعر مع معدات تكييف الإشارة. ينتج CA201 إشارة شحنة ولا يستخدم نفس ترتيب الإدخال مثل أي مقياس تسارع بإشارة جهد. تأكد من أن مضخم الشحنة المتصل يدعم حساسية المستشعر وتكوين الكابل. يعتمد نطاق التردد للنظام القياس الكامل أيضًا على وحدة التكييف المتصلة.
- تحقق من سطح التركيب وطريقة التثبيت. تحدد بيانات CA201 المنشورة أربعة براغي ألين M6 × 35 مع حلقات زنبركية وعزم دوران اسمي للبراغي يبلغ 15 نيوتن متر. يمكن أن يؤدي مفصل التركيب غير المحكم أو السطح غير المستوي إلى تغيير كيفية وصول الاهتزاز إلى عنصر الاستشعار والتأثير على القراءات. اتبع رسم المنتج وإجراء الموقع عند إعداد نقطة التركيب.
- تأكيد تكوين درجة الحرارة والكابل. تتمتع عائلة CA201 بحدود درجة حرارة مختلفة لإصدارات مختلفة. تحقق من رقم الجزء الكامل للمستشعر، وطول الكابل، وحماية الكابل، وأي موافقة للمناطق الخطرة قبل الاستبدال. لا تفترض أن جميع إصدارات CA201 تشترك في نفس تصنيف درجة الحرارة أو الشهادة.
تطبيقات عالمية
- آسيا والمحيط الهادئ: الصين، كوريا الجنوبية، اليابان، الهند، جنوب شرق آسيا
- الشرق الأوسط: المملكة العربية السعودية، الإمارات العربية المتحدة، قطر
- أمريكا الشمالية: الولايات المتحدة، كندا
- أوروبا: ألمانيا، المملكة المتحدة، فرنسا، روسيا، تركيا
- أمريكا اللاتينية: البرازيل، الأرجنتين، المكسيك
تطبيقات نموذجية
- أنظمة حماية الآلات الدوارة عبر الإنترنت
- مراقبة الاهتزاز وموضع العمود
- إشراف سلامة التوربينات البخارية والضواغط
- مراقبة حالة المراوح الكبيرة والمولدات والمضخات عالية السرعة
- منشآت النفط والغاز
- مصانع المعالجة الكيميائية
- منشآت توليد الطاقة
- مصانع معالجة المعادن ومصانع الفحم الكيميائية
دراسة حالة مشروع
في مهمة صيانة ضاغط نموذجية، قد يحتاج فريق المصنع إلى استبدال مقياس تسارع بعد تلف كبله أو غلافه. قبل تركيب بديل، يتحقق الفريق من حساسية المستشعر الأصلي، ومتطلبات إشارة الشحنة، وطريقة التركيب، وتصنيف درجة الحرارة. يمكن بعد ذلك توصيل CA201 مطابق بشكل صحيح بمعدات تكييف الإشارة المتوافقة الموجودة، مما يسمح باستئناف قياسات الاهتزاز دون تغيير تصميم نظام المراقبة.
مزايا نا
- التصدير إلى أكثر من 40 دولة
- خدمة ما بعد البيع كاملة
- سلسلة توريد مستقرة تضمن التوفر المستمر
- دعم شهادات المنشأ والمنشأ والجودة
- استجابة سريعة للاقتباس
أسئلة متكررة
1. ما نوع الإشارة التي يوفرها CA201؟
يوفر CA201 إشارة شحنة. يجب توصيله بمضخم شحنة مناسب أو جهاز تكييف إشارة متوافق قبل استخدام الإشارة بواسطة نظام المراقبة.
2. ما هي الحساسية الاسمية لـ CA201؟
المواصفات المنشورة لـ CA201 تعطي 100 بيكو كولوم/جي ±5% عند 120 هرتز. تُستخدم هذه القيمة عند مطابقة المستشعر مع وحدة تكييف الإشارة وتعيين مقياس القياس.
3. ما هو نطاق التردد الذي يمكن لـ CA201 قياسه؟
تنص المواصفات المنشورة على استجابة من 0.5 هرتز إلى 3000 هرتز ضمن ±5%، مع استجابة ضمن ±10% من 3 كيلو هرتز إلى 4.5 كيلو هرتز. يعتمد تردد القطع السفلي للنظام الكامل على وحدة تكييف الإشارة المتصلة.
4. هل يمكن لـ CA201 العمل عند +260 درجة مئوية؟
تم تحديد إصدارات مختارة من CA201 لدرجات حرارة تصل إلى +260 درجة مئوية. تحتوي الإصدارات الأخرى على حدود أقل، بما في ذلك الإصدارات المخصصة لتطبيقات معينة في المناطق الخطرة. تحقق دائمًا من الإصدار الدقيق وتصنيف درجة حرارة الكابل قبل الاستخدام.
5. ما الذي يجب التحقق منه قبل استبدال CA201 موجود؟
تأكد من رقم الجزء الكامل، والحساسية، وتوافق إشارة الشحنة، وطول الكابل، وترتيب التركيب، ونطاق درجة الحرارة، والموافقات المطلوبة. هذه التفاصيل مهمة لأن مستشعرين من نفس عائلة المنتج قد لا يشتركان في نفس الكابل أو التكوين البيئي.
