محول سرعة CV213 110-213-000-012 | مستشعر اهتزاز مطلق لمراقبة التوربينات والآلات الدوارة
| مكان المنشأ | نحن |
|---|---|
| اسم العلامة التجارية | Proximity Sensor |
| إصدار الشهادات | COO ,COC ,CQ |
| رقم الموديل | CV213 110-213-000-012 |
| الحد الأدنى لكمية | 1 |
| الأسعار | $7000 |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 999 |
تفاصيل المنتج
| ماركة | مستشعر القرب | رقم الموديل | CV213 110-213-000-012 |
|---|---|---|---|
| وظيفة | جيد | حالة | جديد |
| ضمان | 1 سنة | ||
| إبراز | محول سرعة بملف متحرك لاهتزاز الغلاف,محول اهتزاز سلبي ذاتي التوليد,محول سرعة بحساسية 20 مللي فولت/مم/ثانية |
||
منتوج وصف
محول سرعة CV213 110-213-000-012
CV213 110-213-000-012 هو محول سرعة ملف متحرك لقياس اهتزاز الغلاف المطلق للمعدات الدوارة. يعتمد هيكلًا سلبيًا ذاتي التوليد بحساسية اسمية تبلغ 20 مللي فولت/مم/ثانية مع تفاوت ±5%.
نظرة عامة على المنتج
CV213 110-213-000-012 هو محول سرعة ملف متحرك لقياس اهتزاز الغلاف المطلق للمعدات الدوارة. يعتمد هيكلًا سلبيًا ذاتي التوليد، وحساسية اسمية تبلغ 20 مللي فولت/مم/ثانية مع تفاوت ±5%، واستجابة تردد من 10 هرتز إلى 1000 هرتز. يعمل بشكل موثوق ضمن نطاق -29 درجة مئوية إلى 204 درجة مئوية، ودرجة حماية IP64. يتميز المحول بحساسية عرضية منخفضة، ومقاومة جيدة للصدمات، واستقرار طويل الأمد. يقوم بتحويل الاهتزاز الميكانيكي مباشرة إلى إشارة جهد تناظرية ويتصل بنظام المراقبة لتتبع الاهتزاز المستمر، وهو مناسب للمراقبة المستمرة للحالة عبر الإنترنت للآلات الدوارة الثقيلة.
المعلمات الفنية الرئيسية
- حساسية 20 مللي فولت/مم/ثانية، متوافقة بشكل جيد مع رفوف مراقبة الاهتزاز الرئيسية، تقلل من أعمال تكييف الإشارة
- نطاق درجة حرارة تشغيل واسع، يناسب أغلفة المحامل ذات درجات الحرارة العالية في التوربينات البخارية والمائية
- تصميم سلبي، لا يتطلب مدخل طاقة، يقلل من تعقيد أسلاك النظام ومخاطر الأعطال الميدانية
فوائد التطبيق
يلتقط اهتزاز الغلاف المطلق لتحديد الأعطال الميكانيكية بما في ذلك عدم التوازن، وعدم المحاذاة، وتدهور المحامل في مرحلة مبكرة. تساعد بيانات الاهتزاز المستمرة في تنفيذ الصيانة التنبؤية، وتجنب التوقف غير المتوقع، وتقليل تكاليف الإصلاح. يحسن هيكل الاستشعار السلبي موثوقية النظام في المواقع الصناعية ذات درجات الحرارة العالية، ويوفر مدخلات اهتزاز صالحة لتأمين حماية الآلات.
المواصفات الفنية
| رقم الموديل | CV213 110-213-000-012 |
|---|---|
| موديلات أخرى | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |

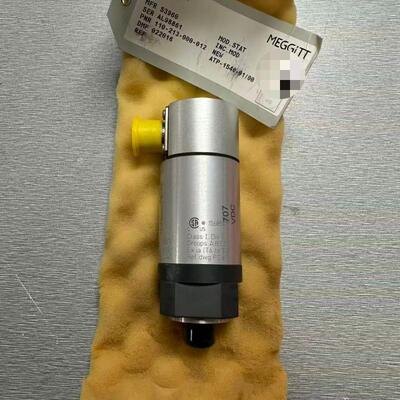

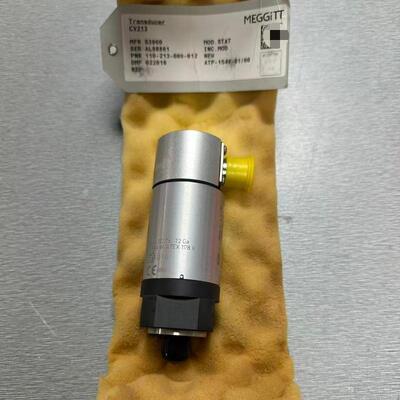

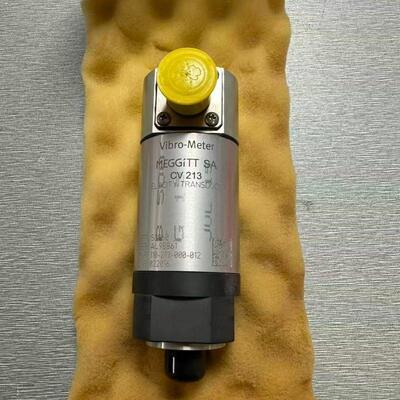

صور المنتج
توصيات هندسية
قم بتركيب المحول على سطح غلاف المحمل الصلب لتجنب الرنين من الألواح الرقيقة. حافظ على محاذاة محور القياس مع اتجاه الاهتزاز الرئيسي. استخدم كابلًا محميًا وتأريضًا مناسبًا لقمع التداخل الكهرومغناطيسي. تحقق من الحساسية والاستجابة الترددية قبل التشغيل.
تطبيقات عالمية
آسيا والمحيط الهادئ
الصين، كوريا الجنوبية، اليابان، الهند، جنوب شرق آسياالشرق الأوسط
المملكة العربية السعودية، الإمارات العربية المتحدة، قطرأمريكا الشمالية
الولايات المتحدة، كنداأوروبا
ألمانيا، المملكة المتحدة، فرنسا، روسيا، تركياأمريكا اللاتينية
البرازيل، الأرجنتين، المكسيكتطبيقات نموذجية
- أنظمة حماية الآلات الدوارة عبر الإنترنت
- مراقبة الاهتزاز وموضع العمود
- الإشراف على سلامة التوربينات البخارية والضواغط
- مراقبة حالة المراوح الكبيرة والمولدات والمضخات عالية السرعة
- منشآت النفط والغاز
- مصانع المعالجة الكيميائية
- منشآت توليد الطاقة
- مصانع معالجة المعادن والفحم الكيميائي
دراسة حالة مشروع
تم نشر هذا المحول على نظام مراقبة محامل توربين بخاري بقوة 120 ميجاوات في محطة طاقة حرارية. قام بجمع بيانات سرعة اهتزاز الغلاف بشكل مستمر وتغذية الإشارات إلى رف المراقبة عبر الإنترنت. بعد 18 شهرًا من التشغيل، حافظ المستشعر على خرج مستقر في بيئة ذات درجة حرارة عالية. اكتشف بنجاح تدهور المحامل التدريجي، مما سمح بالصيانة المخطط لها ومنع توقف الوحدة غير المخطط له.
مزايا نا
- تصدير إلى أكثر من 40 دولة
- خدمة ما بعد البيع كاملة
- سلسلة توريد مستقرة تضمن التوفر المستمر
- دعم شهادات COO، COC، و CQ
- استجابة سريعة للاقتباسات
أسئلة متكررة
س1: ما هي العوامل التي ستؤثر على الاستجابة الترددية الفعالة لمحولات السرعة هذه في التركيب الميداني؟
ج1: تشمل العوامل المؤثرة الرئيسية عدم كفاية صلابة التركيب، وزاوية التركيب غير الصحيحة، وبراغي التثبيت غير المحكمة، والتوتر المفرط للكابل. بالإضافة إلى ذلك، فإن رنين هيكل المعدات والتداخل الكهرومغناطيسي عالي التردد سيؤدي أيضًا إلى إضعاف الاستجابة عالية التردد للمحول، مما يؤثر على دقة التقاط اهتزاز الأعطال عالية السرعة.
س2: هل هناك أي حد أقصى لطول الكابل بين هذا المحول ووحدة المراقبة؟
ج2: نعم. نظرًا لمقاومة الملف السلبي وخصائص توهين الإشارة، فإن الكابل المحمي الداعم له حد طول نقل آمن. الكابلات الطويلة بشكل مفرط ستسبب توهينًا في سعة الإشارة وانحرافًا في الطور، مما يؤدي إلى تشويه بيانات المراقبة. يوصى باتباع مواصفات طول الأسلاك القياسية وتجنب التمديد العشوائي في الموقع.
س3: كيف يمكن التحقق مما إذا كانت حساسية المحول تنحرف بعد التشغيل الميداني طويل الأمد؟
ج3: يمكن استخدام طاولة معايرة اهتزاز احترافية للفحص المنتظم. قم بتطبيق إثارة اهتزاز قياسية بتردد ثابت وسعة ثابتة، وقارن جهد الخرج الفعلي بمعلمة الحساسية الاسمية. إذا تجاوز الخطأ نطاق التفاوت ±5%، فهذا يشير إلى انحراف في الحساسية، ويتطلب معايرة أو استبدال المستشعر.
