TQ402 111‐402‐000‐013 A2‐B1‐C072‐D000‐E015‐F0‐G100‐H10 محول القرب من التيار الحالي
| مكان المنشأ | نحن |
|---|---|
| اسم العلامة التجارية | Proximity Sensor |
| إصدار الشهادات | COO ,COC ,CQ |
| رقم الموديل | TQ402 111‑402‑000‑013 A2‑B1‑C072‑D000‑E015‑F0‑G100‑H10 |
| الحد الأدنى لكمية | 1 |
| الأسعار | $3000 |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 999 |
تفاصيل المنتج
| ماركة | مستشعر القرب | رقم الموديل | TQ402 111‑402‑000‑013 A2‑B1‑C072‑D000‑E015‑F0‑G100‑H10 |
|---|---|---|---|
| وظيفة | جيد | حالة | جديد |
| ضمان | 1 سنة | ||
| إبراز | محول القرب من التيار الدوامي TQ402,وحدات PLC محول القرب,A2-B1-C072 محول التيار الدوامي |
||
منتوج وصف
محول تيار دوامي بتقارب TQ402 111-402-000-013 A2-B1-C072-D000-E015-F0-G100-H10
مصمم للمراقبة الموثوقة لحالة الآلات التوربينية، يعتبر محول تيار دوامي بتقارب TQ402 111-402-000-013 A2-B1-C072-D000-E015-F0-G100-H10 متوافقًا مع معيار API 670. يقوم بقياس حالة العمود الدوار بدون تلامس وينقل إشارات تغيير المعاوقة إلى كابل تمديد مطابق ومكيف إشارة.
نظرة عامة على المنتج
TQ402 111-402-000-013 A2-B1-C072-D000-E015-F0-G100-H10 هو محول تقارب قياسي التركيب. يعتمد على مبدأ التيار الدوامي، ويلتقط الاهتزاز الشعاعي، وإزاحة الدفع المحوري، وإشارات الطور الرئيسية للأعمدة الدوارة. يتميز بغلاف من الفولاذ المقاوم للصدأ، وطرف مسبار من التورلون، وكابل محوري مدمج. لا يمكنه العمل بشكل مستقل ويجب أن يقترن بكابل تمديد EA402 مطابق ومكيف إشارة من سلسلة IQS.
المعلمات الفنية الرئيسية
- الاستجابة الترددية من تيار مستمر إلى 20 كيلو هرتز (-3 ديسيبل):يغطي إشارات الإزاحة منخفضة التردد والاهتزازات عالية التردد، ويلتقط التغيرات الديناميكية السريعة للأعمدة الدوارة.
- درجة حرارة التشغيل -40 درجة مئوية ~ +180 درجة مئوية:يتكيف طرف المسبار مع بيئة غلاف المحمل عالي الحرارة، ويحافظ على أداء مستقر في ظل ظروف الضباب الزيتي وظروف العمل القاسية.
- متوافق مع معيار الصناعة API 670:يلبي مواصفات حماية الآلات التوربينية العالمية، ويضمن قابلية التبادل والموثوقية لترقية المصنع واستبدال قطع الغيار.
فوائد التطبيق
- التقاط بدون تلامس:لا يوجد تلامس مادي مع العمود الدوار، ولا تآكل ميكانيكي، ويدعم المراقبة المستمرة عبر الإنترنت طويلة الأجل.
- تحديد الأعطال المبكر:يوفر بيانات استشعار أصلية لقياس اهتزاز العمود، وإزاحة الدفع، والطور الرئيسي، ويساعد في اكتشاف اختلال توازن الدوار وعيوب المحامل في مرحلة مبكرة.
- توافق جيد للنظام:يتوافق مع كابل التمديد EA402 ومكيف الإشارة IQS؛ متوافق مع نظام المراقبة VM600، وهو مناسب للتجديد في الموقع وتبديل قطع الغيار.
- دعم الصيانة التنبؤية:يوفر بيانات قياس خام موثوقة لتحليل الاتجاه، ويقلل بشكل فعال من وقت تعطل المصنع غير المخطط له.
المواصفات الفنية
| رقم الموديل | TQ402 111-402-000-013 A2-B1-C072-D000-E015-F0-G100-H10 |
|---|---|
| موديلات أخرى | TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C105-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C050-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 CA202 144-202-000-205 |

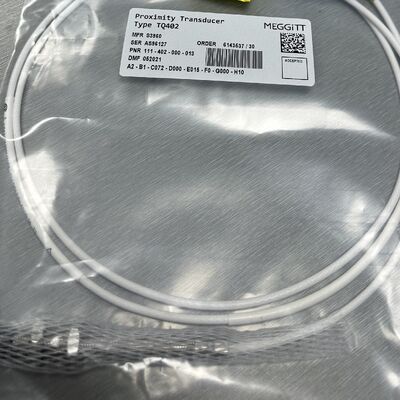

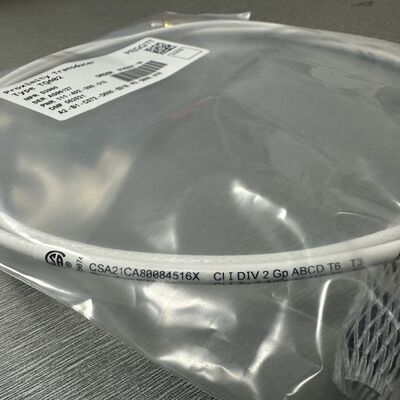

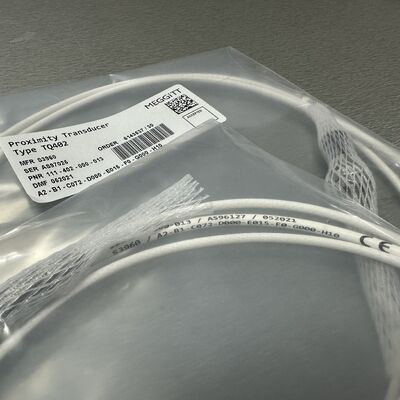

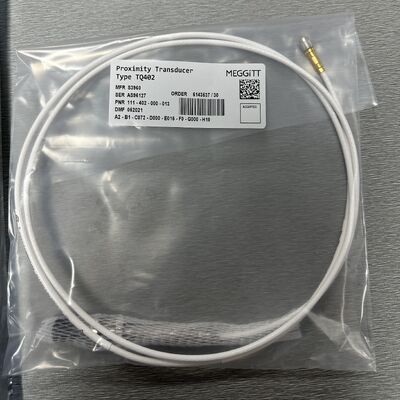

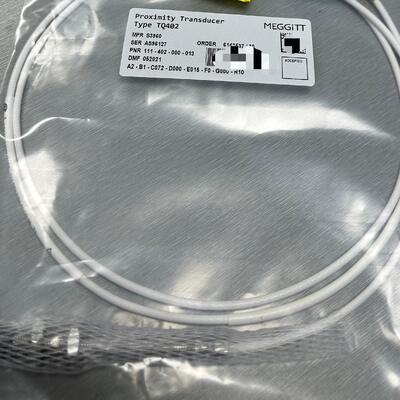

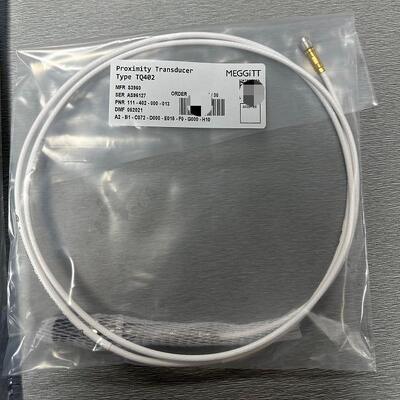

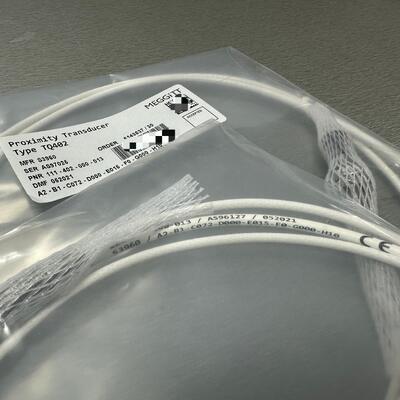

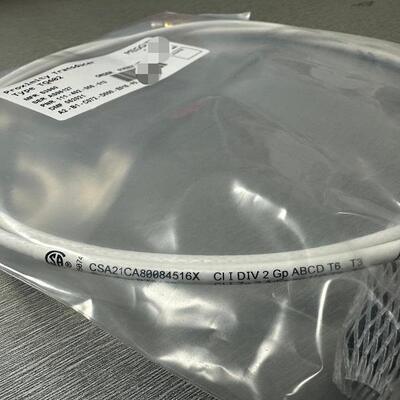

صور المنتج
توصيات هندسية
يذكرك مهندسنا الميداني بأن TQ402 يجب استخدامه مع كابل تمديد مطابق ومكيف إشارة بطول نظام إجمالي محدد. سيؤدي الجمع غير المتطابق للأجهزة إلى انحراف دائم في القياس. اضبط الفجوة المناسبة بين طرف المسبار وهدف العمود أثناء التركيب؛ تجنب الاصطدام الميكانيكي الذي قد يتلف طرف المحول.
تطبيقات عالمية
آسيا والمحيط الهادئ: الصين، كوريا الجنوبية، اليابان، الهند، جنوب شرق آسيا
الشرق الأوسط: المملكة العربية السعودية، الإمارات العربية المتحدة، قطر
أمريكا الشمالية: الولايات المتحدة، كندا
أوروبا: ألمانيا، المملكة المتحدة، فرنسا، روسيا، تركيا
أمريكا اللاتينية: البرازيل، الأرجنتين، المكسيك
تطبيقات نموذجية
- أنظمة الحماية عبر الإنترنت للآلات الدوارة
- مراقبة الاهتزاز وموضع العمود
- الإشراف على سلامة التوربينات البخارية والضواغط
- مراقبة حالة المراوح الكبيرة والمولدات والمضخات عالية السرعة
- منشآت النفط والغاز
- مصانع المعالجة الكيميائية
- منشآت توليد الطاقة
- مصانع معالجة المعادن والفحم الكيميائي
دراسة حالة مشروع
تم تطبيق محول Vibro-Meter TQ402 على وحدة توربينات غازية بقوة 22 ميجاوات في مصنع بتروكيماويات في إندونيسيا في عام 2025. بالاشتراك مع كابل تمديد EA402 ومكيف إشارة IQS، أرسل إشارات اهتزاز العمود وموضع الدفع إلى رف VM600. على مدار 12 شهرًا من التشغيل المستمر، قدم إشارات خام مستقرة والتقط شذوذ الاهتزاز الدقيق. اتخذ الموقع صيانة مخططة وتجنب خسارة إنتاج غير متوقعة مكلفة.
مزايا نا
- تصدير إلى أكثر من 40 دولة
- خدمة ما بعد البيع كاملة
- سلسلة توريد مستقرة تضمن التوفر المستمر
- دعم شهادات COO، COC، و CQ
- استجابة سريعة للاقتباس
أسئلة متكررة
س 1: هل يمكن لـ TQ402 111-402-000-013 A2-B1-C072-D000-E015-F0-G100-H10 العمل بمفرده؟
ج 1: لا. إنه مجرد محول استشعار تقارب. يتطلب كابل تمديد EA402 مطابق ومكيف إشارة من سلسلة IQS. لا يمكن تحقيق وظائف القياس والإنذار الكاملة إلا بعد الاتصال برف المراقبة.
س 2: ما هي العوامل التي ستؤدي إلى قراءات قياس غير طبيعية؟
ج 2: تشمل الأسباب الشائعة فجوة التركيب غير الصحيحة، وطول كابل النظام الإجمالي غير المتطابق، وتلف الكابل، والتداخل الكهرومغناطيسي المحيط القوي. يلزم فحص الحلقة الكاملة ومعايرة الفجوة بعد استبدال الأجهزة.
س 3: هل يمكنني إقران هذا المحول بمكيفات إشارة من علامات تجارية أخرى؟
ج 3: غير مستحسن. للحصول على قياس دقيق وأداء مستقر، يرجى اعتماد مكونات حلقة القياس المتطابقة بالكامل. ستتسبب الأجهزة الخارجية غير المتطابقة في انحراف الحساسية.
المخزون المتاح
- IOCN 200-566-000-112
- IOC4T 200-560-000-113
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
متطلبات التركيب
- يتطلب تركيبًا احترافيًا للحصول على الأداء الأمثل والسلامة
- تأكد من التركيب الصحيح والتهوية الكافية
- الامتثال لجميع معايير السلامة الكهربائية المعمول بها
