10105/2/1 وحدة الدخول التناظرية عالية الكثافة آمنة من الفشل
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| إصدار الشهادات | COO ,COC ,CQ |
| رقم الموديل | 10105/2/1 |
| الحد الأدنى لكمية | 1 |
| الأسعار | $1000 |
| وقت التسليم | 5-7 أيام |
| شروط الدفع | تي/تي |
| القدرة على العرض | 999 |
تفاصيل المنتج
| ضمان | 1 سنة | رقم الموديل | 10105/2/1 |
|---|---|---|---|
| وظيفة | جيد | حالة | جديد |
| إبراز | وحدة الإدخال التناظرية الآمنة من الفشل,وحدة PLC عالية الكثافة,وحدة الدخول التناظرية مع الضمان |
||
منتوج وصف
10105/2/1 وحدة الدخول التناظرية عالية الكثافة آمنة من الفشل
لمحة عامة عن المنتج
الـ10105/ 2/1هي وحدة مدخل نظرية عالية الكثافة آمنة ضد الفشل مصممة لأنظمة التحكم في سلامة FSC.16 قناة دخول نظريةمعنطاق مدخل 0-4.1 فولت، مما يسمح بجمع العديد من إشارات المجال التناظرية داخل وحدة واحدة. توفر الوحدة أيضًا مدخل إعادة القراءة للجهد الخارجي لمراقبة النظام.
تم تصميم الوحدة لاستقبال الإشارات التناظرية المحولة.إشارات 0-20 mAيمكن تحويلها لاستخدامها مع الوحدة من خلالتجمع نهاية الميدان FTA-T-14أو10105/A/1 وحدة تحويل المدخلات التناظريةكما تتطلب إشارات من أجهزة مثل العاملات الحرارية أو أجهزة استشعار PT-100 تحويل مناسب إلى إشارة التيار المطلوبة قبل الاتصال.
مع تصميم 16 قناة، معمارية مدخلات آمنة من الفشل والوظائف التشخيصية المدمجة،10105/2/1 يوفر حل مركزي لاستيعاب إشارة التناظرية في أنظمة التحكم في السلامة.
قيمة التطبيق
بالنسبة لاستحواذ الإشارة التناظرية متعددة القنوات:يتيح تكوين 16 قناة لجمع إشارات معالجة مشابهة متعددة من خلال وحدة واحدة.هذا يمكن أن يسهل ترتيب الإدخال / الإخراج حيث تحتاج إلى مراقبة العديد من نقاط القياس داخل نفس نظام التحكم في السلامة.
بالنسبة للمراقبة التناظرية الموجهة نحو السلامة:تصميم المدخلات الآمنة للوحدة ووظائف الاختبار الذاتي التي يتم التحكم بها من قبل النظام تدعم اكتساب إشارات التناظرية ذات الصلة بالسلامة.الدقة المطلقة ، التحويل الكامل للمدى ، التقاطع عبر القناة ، مرشحات المدخلات وجهد التغذية الداخلي، توفير تغطية تشخيصية لوحدة المدخلات.
المواصفات التقنية
| رقم الطراز | 10105/ 2/1 |
|---|---|
| نماذج أخرى | 10001/R/1, 10001/R/1, 10004/1/1, 10012/1/2, 10024/H/F, 10018/E/1 |

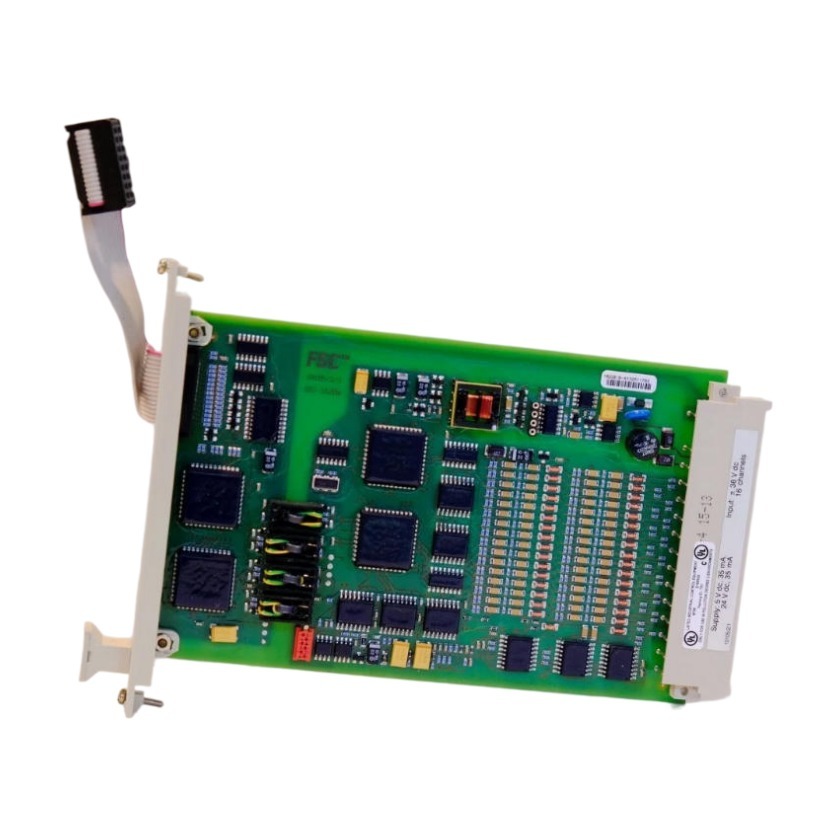

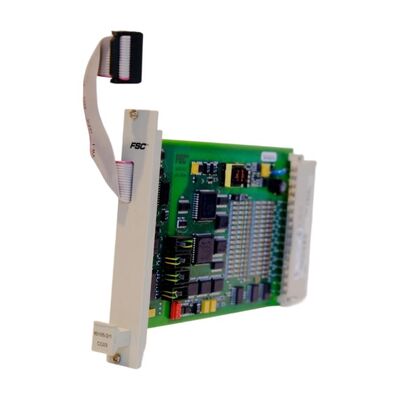

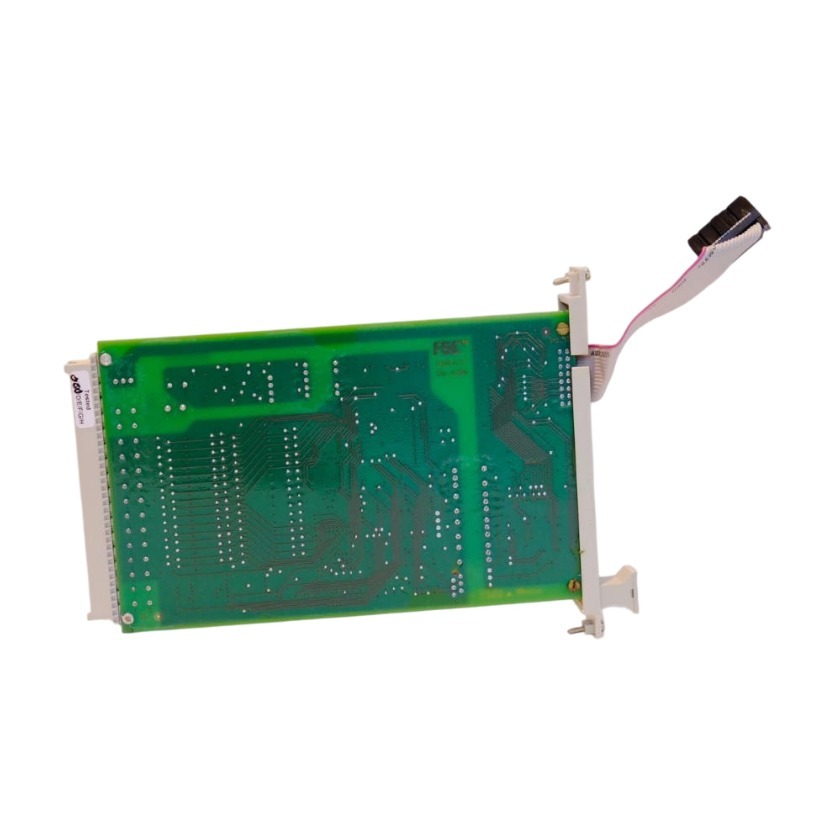

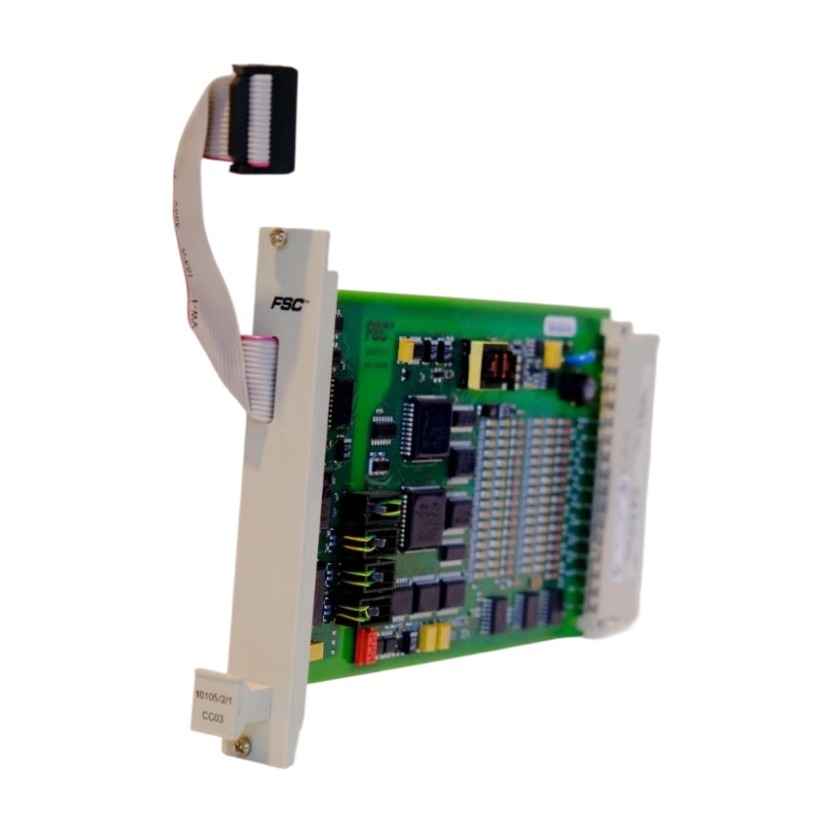

صور المنتج
الميزات الرئيسية والفوائد
- 16-قناة المدخلات التناظرية:يوفر 16 قناة دخول تشبيهية بمدى دخول 0-4.1 فولت ، مما يسمح بجمع إشارات تشبيهية متعددة من خلال وحدة واحدة وتبسيط ترتيب الإدخال / الإخراج في أنظمة FSC.
- مراقبة الإشارة الآمنة من الفشل:يجمع بين تصميم مدخل آمن ضد الفشل مع وظائف تشخيص مدمجة ، بما في ذلك فحص دقة الإشارة ، وتحويل النطاق الكامل والقناة المتقاطعة ،مساعدة المهندسين على مراقبة حالة قسم المدخلات التناظرية.
ملاحظة هندسية
عند استبدال10105/ 2/1، يجب على المهندسين إيلاء اهتمام خاصطريقة تحويل إشارة المجال. الوحدة نفسها تقبل0-4.1 فولت مدخلات تناظرية، لذلك لا يمكن ببساطة توصيل جهاز الميدان الذي يوفر 0-20 mA مباشرة دون ترتيب التحويل المناسب.FTA-T-14 أو 10105/A/1لذلك يجب فحص التكوين قبل التثبيت.
يجب أيضا التحقق من نوع جهاز الاستشعار المتصل.الحرارة، PT-100 والأجهزة المماثلة تتطلب تحويل مناسب إلى 0 ((4) - 20 mA قبل أن يتم تحويلها إلى مستوى المدخل المطلوب من قبل 10105/2/1التطابق مع مسار الإشارة الكامل مهم عند استبدال وحدة مثبتة.
التطبيقات العالمية
- آسيا والمحيط الهادئ: الصين وكوريا الجنوبية واليابان والهند وجنوب شرق آسيا
- الشرق الأوسط: المملكة العربية السعودية، الإمارات العربية المتحدة، قطر
- أمريكا الشمالية: الولايات المتحدة، كندا
- أوروبا: ألمانيا والمملكة المتحدة وفرنسا وروسيا وتركيا
- أمريكا اللاتينية: البرازيل والأرجنتين والمكسيك
تطبيقات نموذجية
- أنظمة التحكم الآمن في حالة الفشل (FSC)
- أنظمة أجهزة السلامة
- سلامة العمليات الصناعية
- تطبيقات إيقاف الطوارئ
- منشآت النفط والغاز
- مصانع المعالجة الكيميائية
- منشآت توليد الكهرباء
- صيانة نظام التحكم في السلامة القائم
- دعم دورة حياة نظام التحكم القديم
حالة المشروع
يتطلب نظام التحكم في السلامة القائم استبدال وحدة إدخال نظرية عالية الكثافة خلال الصيانة المقررة.10105/ 2/1تم اختياره للحفاظ علىبنية المدخلات التناظرية ذات القنوات 16، بينما تم الاحتفاظ بترتيب تحويل الإشارة المثبت لتوفير مستوى المدخلات المطلوب للوحدة.
فوائدنا
- تصدير إلى أكثر من 40 دولة
- خدمة ما بعد البيع الكاملة
- سلسلة توريد مستقرة لضمان استمرارية التوريد
- دعم COO و COC و CQ
- استجابة سريعة للاقتباس
الأسئلة الشائعة
ما هو نطاق المدخلات من 10105/2/1؟
الوحدة لديهانطاق المدخلات التناظرية 0-4.1 فولتومقاومة دخول أكبر من 1 MΩ.
هل يمكن توصيل إشارة 0-20 مآ مباشرة إلى الوحدة؟
لا. يجب تحويل إشارة المجال 0-20 مآ إلى مستوى إشارة مناسب من خلالFTA-T-14أو10105/A/1ترتيب التحويل قبل الاتصال بـ 10105/2/1.
كم عدد المدخلات التناظرية التي توفرها الوحدة؟
10105/2/1 ينص على16 قناة دخول نظريةكما أنه يتضمن مدخل إعادة القراءة للجهد الخارجي
ما الذي يغطي اختبار الوحدة الذاتي؟
الاختبار الذاتي يتضمنالدقة المطلقة ، التحويل الكامل للمدى ، التقاطع بين المدخلات ، مرشحات مدخلات القناة والجهد الداخلي للتزويد.
