هانيويل 10302/2/1 مكرر الوكالة الدولية للطاقة

هانيول 10302/2/1 مكبر المراقبة

هانيول 10302/2/1 مراقبة الكلب المتكرر.pdf

تفاصيل المنتج:

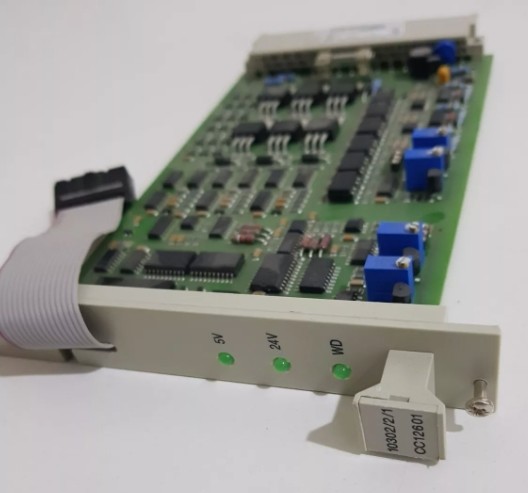

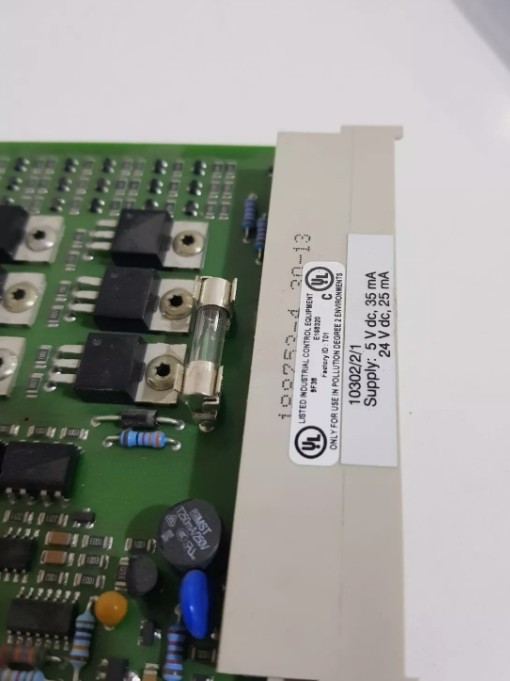

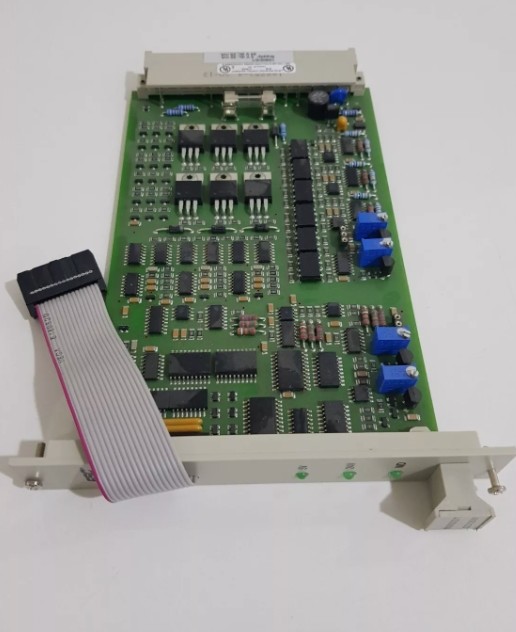

مرجع الحراسة 10302/2/1 هو وحدة تراقب 5 Vdc و 24 Vdc المقدمة إلى وحدات I / O.يتم توصيل مخرج مراقبة متكرر مراقبة إلى مدخل مراقبة تلك الوحدات الخارجة التي يتم مراقبة إمدادات الطاقة (5 Vdc و / أو 24 Vdc).

مطلوب جهاز تكرار كلب مراقبة في الحالات التالية:

• في تكوينات عدة وحدات توزيع الكهرباء، لكل وحدة إمدادات طاقة متتالية من 24 Vdc إلى 5 Vdc، على سبيل المثال وحدة توزيع الكهرباء 2، 3، 4.

• إذا كان 24 Vdc يتم توفيره عن طريق مصدر الطاقة M24-20 HE أو M24-12 HE.

• إذا تم تزويد 24 Vdc عن طريق مصدر طاقة يمكنه توفير جهد إمدادات يتجاوز 31.0 Vdc.(يجب أن يكون حد أقصى لجهد الخروج لمصدر 24 Vdc أقل من 37 Vdc في أي حالة خطأ مفردة أو مزدوجة لوحدة إمدادات الطاقة 24 Vdc)

• إذا كان تيار الحراسة المطلوب يتجاوز 900 mA.

• في التكوينات التي تجمع بين إدخال/إخراج زائد وغير زائد، من أجل إنشاء مخرج حارس لوحدات الإخراج من جزء إدخال/إخراج غير زائد.

• في التكوينات مع أجزاء مركزية زائدة وغير زائدة، من أجل مراقبة إمدادات الطاقة 5 Vdc (إذا لم يتم مراقبة 5 Vdc)

يتطلب متكرر الحراسة اتصال حافلة أفقي. وهذا يعني أنه يجب حجز مساحة في رفوف الإدخال / الإخراج (المواقف 1 ، 2 ، 11-18).

يجب أن يتم وضع مرجع مراقب دائمًا في قسم الإدخال / الإخراج الذي يتم مراقبة وحدات الإخراج بواسطة مرجع مراقب.هذا يعني أن أجهزة تكرار الحراسة في التكوينات التي تحتوي على عدة أقسام إدخال / إخراج (زائدة عن الحاجة) لا يجوز تركيبها بحيث تتحكم في قسم إدخال / إخراج "آخر".

ويمكن تغيير مكبر المراقبة مع تشغيل مصدر الطاقة لكن الجزء المركزي سيتوقف عن العملأو كل من الأجزاء المركزية سيتم إيقاف إذا تم استخدامها في تكوين مع أجزاء مركزية زائدة وغير زائدة.

يتم تجهيز متكرر الكلب المراقب بمكون ذكر وفقًا لمعيار DIN 41612 ، النوع F ، مع استخدام الصفوف "d" و "b" و "z".
