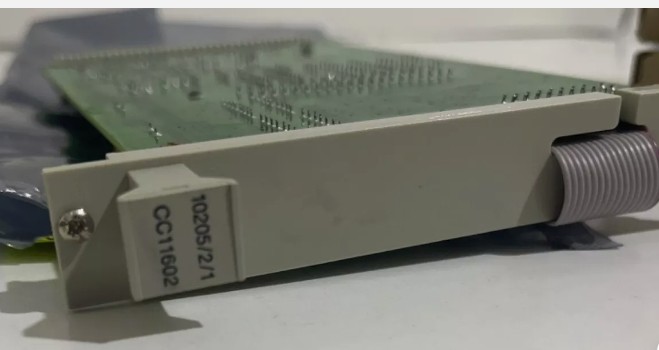

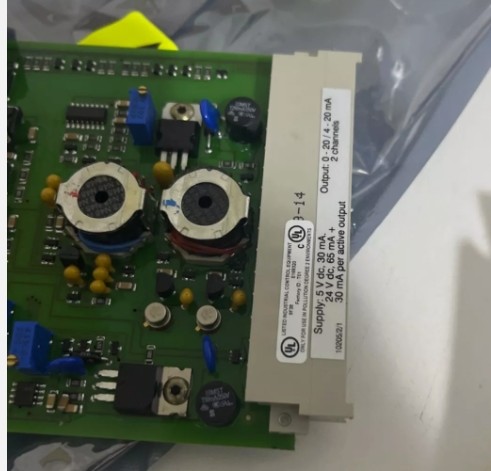

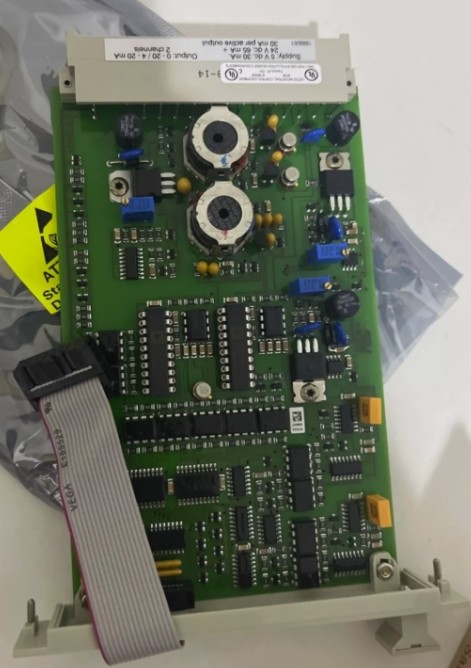

Honeywell 10205/2/1 وحدة الخروج التناظرية الآمنة عن الفشل

Honeywell 10205/2/1 وحدة الخروج التناظرية الآمنة عن الفشل

Honeywell 10205/2/1 وحدة الخروج التناظرية الآمنة عن الفشل.pdf

تفاصيل المنتج:

وحدة الخروج التناظرية 10205/2/1 الآمنة للخطأ لديها قنات خروج من 0 ((4) - 20 مآ لتطبيقات التحكم التناظرية.

يمكن أن تكون الحمل المقاومة أو السعة فقط. الحمل الاندفاعي سيؤدي إلى الإبلاغ عن خرق وحدة الإخراج التناظرية. يتم عزل الإخراجين التناظريين عن 24 Vdc و 5 Vdc.

يتم ربط الدبابيس 0 V 1 و 0 V 2 على الوحدة. تتكون كل قناة مخرجة نظرية من محول D / A 12 بت لقيمة الإخراج ومحول A / D يقرأ قيمة الإخراج.باستخدام محول A / D من الممكن التحقق من التشغيل الصحيح للمحول D / Aفي غضون وقت سلامة العملية المهيأ ، يتم اختبار المخرجات التناظرية ل:

• قيمة الخروج الصحيحة (القيمة الحالية ± 5٪)

• القدرة على إزالة الطاقة،

• التقاطع بين المخرجات التناظرية.

إذا تم استخدام أجهزة إدخال/خروج خلفية، فإن وحدة الخروج التناظرية 10205/2/1 تتطلب وحدة 10205/A/. على كل قناة. كل مخرج تناظري لديه وسيلة ثانوية لإزالة الطاقة،والذي يمكّن الجهاز المراقب و/أو المعالج من إزالة الطاقة من المخرجات، بغض النظر عن نتيجة قيمة التطبيق.

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
